Montering af
multifunktionsdisplayet
18 •

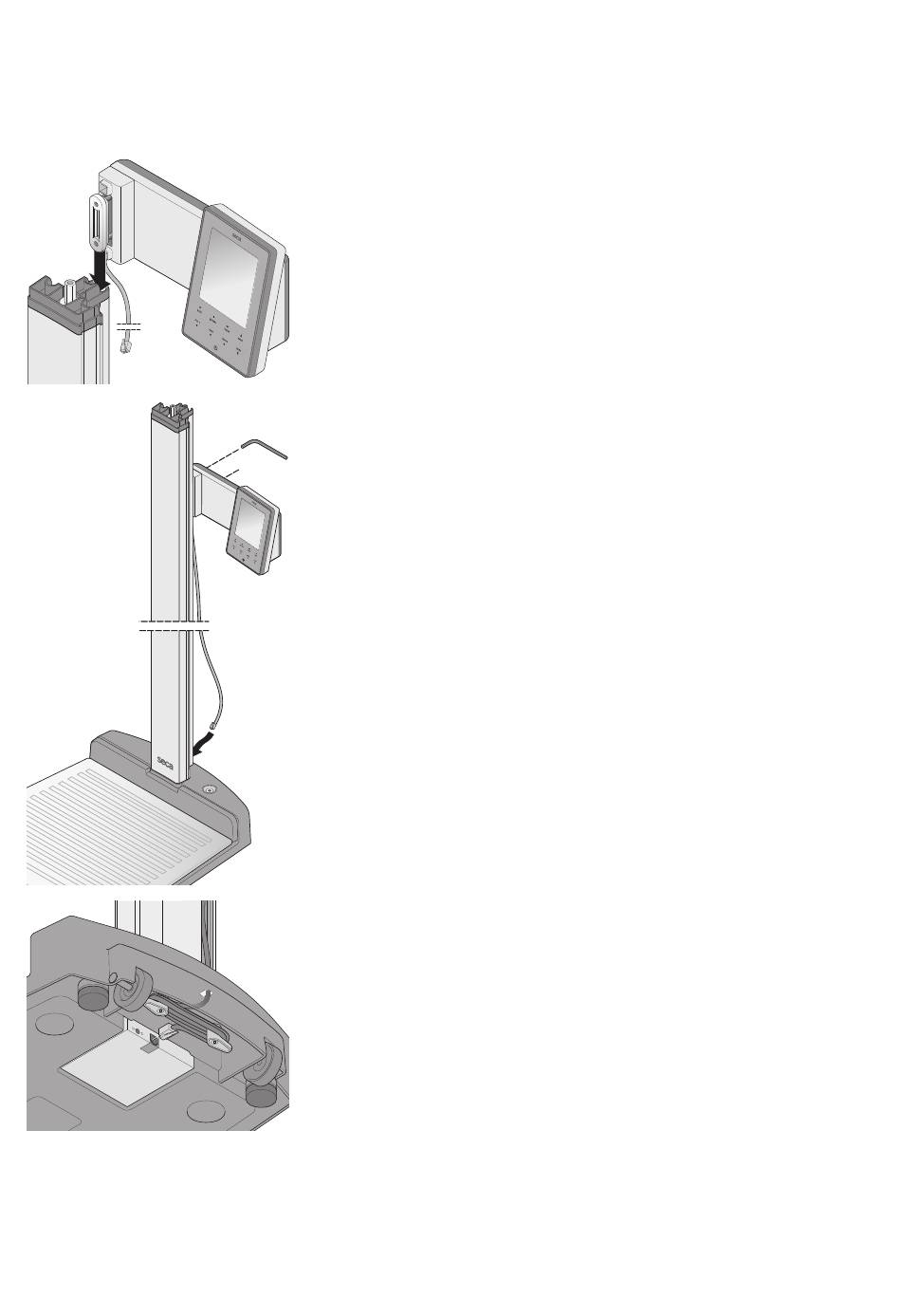

Multifunktionsdisplayet hænges ind i noten fra
søjleelementet og fastgøres med en klemforskruning.
Montagehøjden kan vælges frit.
1. Sæt multifunktionsdisplayets notsten ind i noten fra
det andet søjleelement.
2. Spænd de to unbrakoskruer fast for at fastgøre
multifunktionsdisplayet i den ønskede position.
3. Før multifunktionsdisplayets tilslutningskabel i noten
fra søjleelementerne hen til apparatets underdel.
4. Træk tilslutningskablet gennem boringen i
apparatets underdel.
BEMÆRK!
Fejlfunktion ved montagefejl
Hvis kablerne monteres, så de står under stærk
mekanisk spænding, kan der forekomme
forkerte visninger og svigt af displayet.
− Installer alle kabler således, at de ikke er bøjet
for kraftigt, og at stikkene ikke knækkes.
5. Sno den frie ende af tilslutningskablet på
kabelholderen i husets underdel.
6. Stik tilslutningskablets stik ind i den passende
bøsning fra vejepladen.
