DK | VEJLEDNING
Vertikal kropsposition
Åbningstrykket for M.blue plus for den verti-
kale kropsposition beregnes ud fra summen
af differenstrykenhedens og gravitationsen-
hedens åbningstryk. Ved valg af åbningstryk-
ket til gravitationsenheden bør kropslængde,
aktiviteten og et eventuelt forhøjet tryk i
bughulen (adipositas) hos patienten tages
i betragtning (se anbefalinger vedrørende
tryktrin på: https://www.miethke.com/en/pro-
ducts/downloads/). Dette er en ikke-bindende
anbefaling for den behandlende læge. Lægen
afgør i overensstemmelse med sin diagnose
ethvert tilfælde selvstændigt, uden anvisning
og individuelt.
REGISTRERING AF TRYKTRIN I
RØNTGENBILLEDET
Differenstrykenhed
Det indstillede tryktrin i differenstrykenheden
M.blue plus bør altid kontrolleres med M.blue
plus Compass eller proGAV 2.0 Compass men
kan også kontrolleres ved hjælp af et røntgen-
billede. I den forbindelse er rotorens stilling
afgørende. De fi re magneter i rotoren ses i
røntgenbilledet som hvide punkter og ligger
parvist over for hinanden. På den ene side
af rotoren tjener to yderligere boringer - på
højre og venstre side af de to magneter - til
orientering. De ses som sorte punkter i rønt-
genbilledet. Denne side kan betegnes som
rotorbagsiden. Overfor ligger de to forreste
magneter. Rummet mellem disse to magneter
kan betragtes som en trekantspids. Tryktrin-
net kan afl æses på baggrund af retningen af
dette mellemrum. Trekantspidsen kan indtage
enhver position bortset fra rummet, der på fig.
4 er angivet som ikke indstilleligt område. Der-
med kan åbningstrykket for proGAV 2.0 indstil-
les trykløst fra 0 til 20 cmH
net ikke afl æses spejlvendt, er ventilen på
den ene side forsynet med en ventilmarkering,
der på røntgenbilledet er sort - ved en afbild-
ning set oppefra af den implanterede ventil
som på fig. 5 ses udsparingen på højre side.
18
O. For at tryktrin-
2

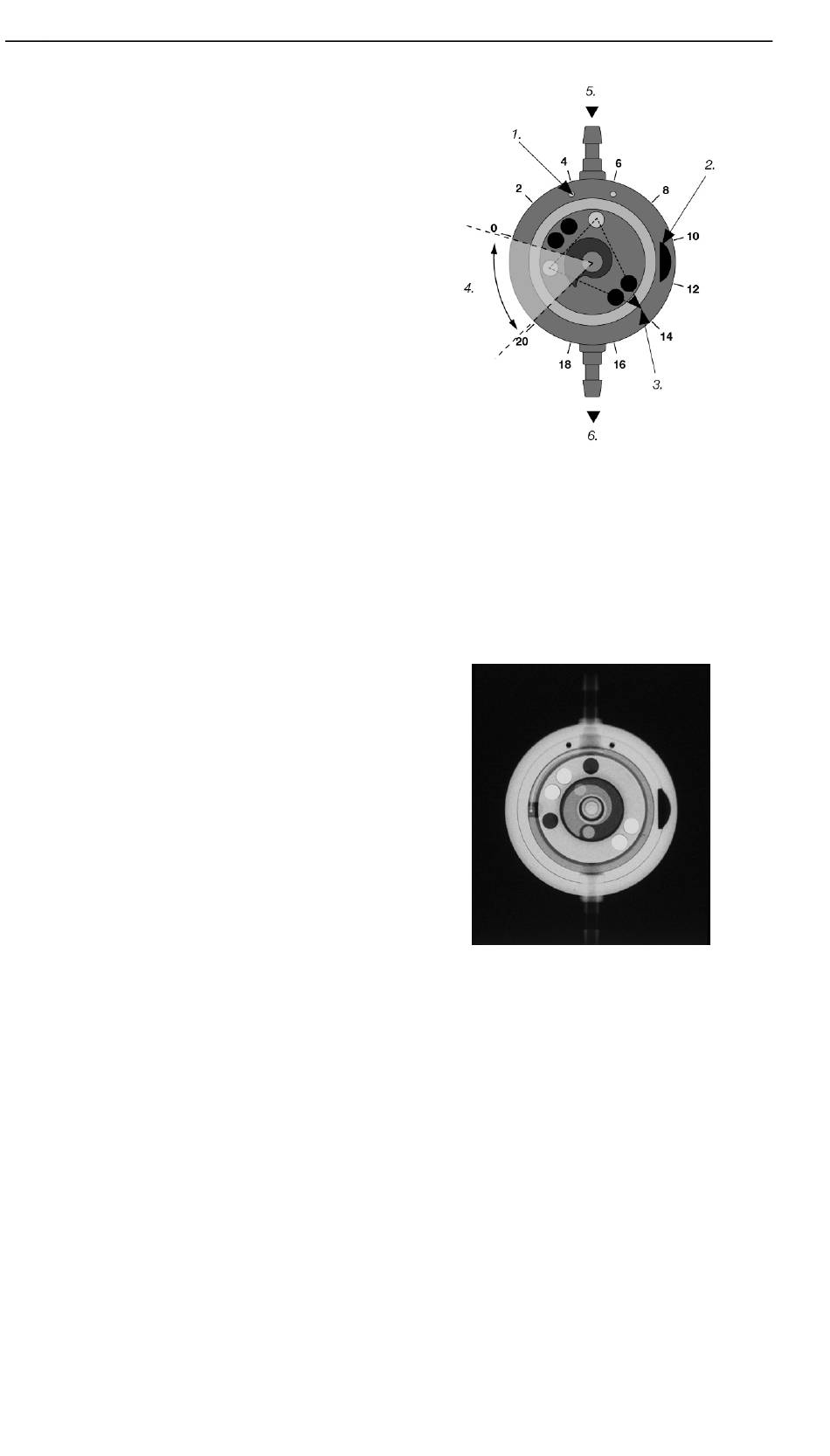

Fig. 4: Skematisk afbildning af rotoren i
røntgenbilledet
1. Indløbsmarkeringer
2. Ventilmarkeringer
3. Trekantsspids
4. ikke indstilleligt område
5. Proksimal
6. Distal
Fig. 5: Røntgenbillede af den indstillelige
differenstrykenhed, stilling 14 cmH 2 O
Gravitationsenhed
Det indstillede tryktrin for M.blue plus bør altid
kontrolleres med M.blue plus Compass men
kan også kontrolleres ved hjælp af et røntgen-
billede. I den forbindelse er rotorens stilling
afgørende. De fi re magneter i rotoren ses i
røntgenbilledet som hvide punkter og ligger
parvist over for hinanden. På den ene side af
rotoren tjener to yderligere boringer - på højre
og venstre side af de to magneter - til oriente-
ring. De ses som sorte punkter i røntgenbille-
det. Denne side kan betegnes som rotorbag-
siden. Overfor ligger de to forreste magneter.
M.blue plus
