PL | INSTRUKCJA OBSŁUGI

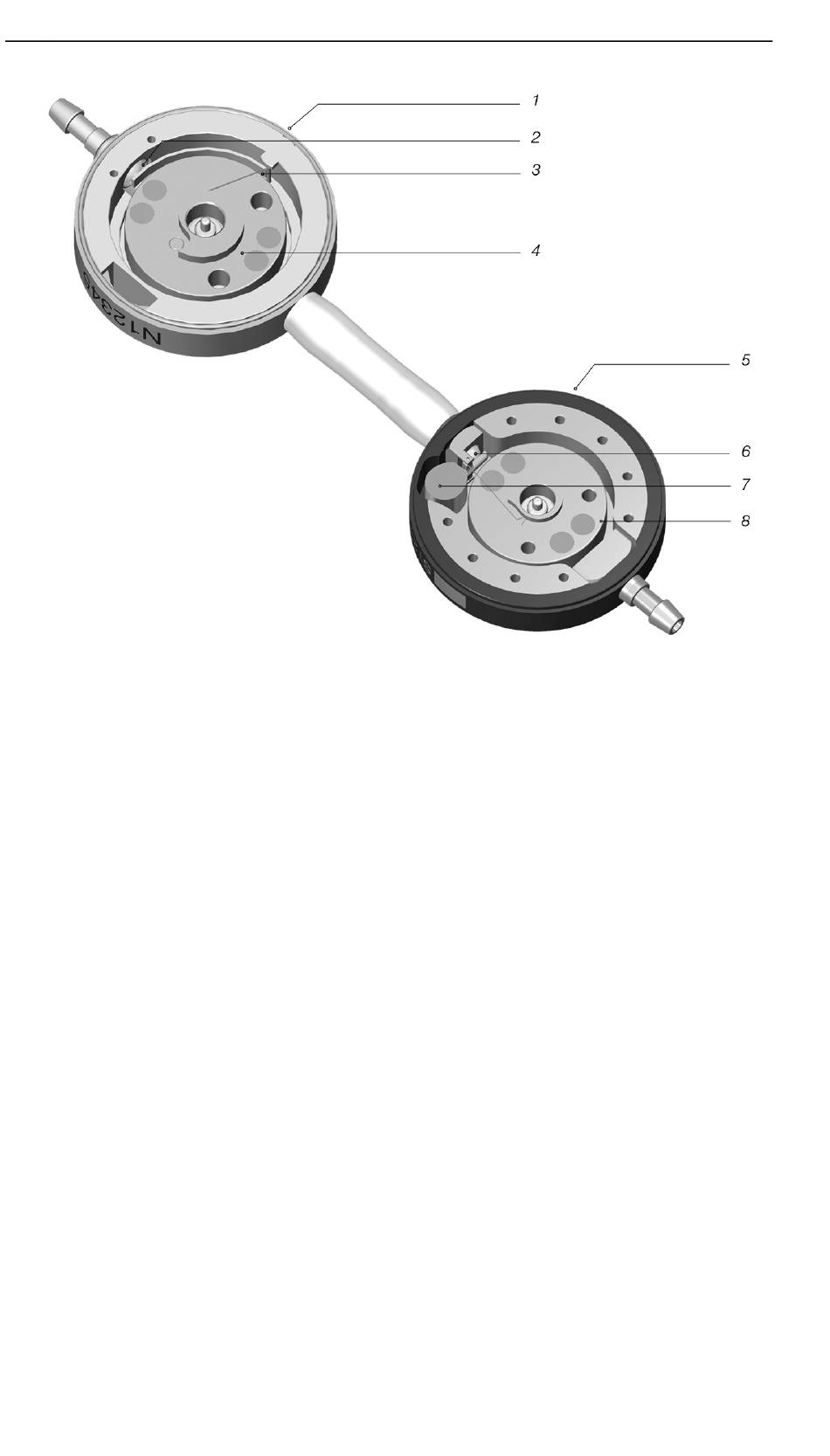

Rys. 1: Przekrój M.blue plus
1.
Regulowana jednostka ciśnienia
różnicowego
2.
Kulka szafirowa
3.
Element sprężysty
4.
Rotor
WSKAZANIA
M.blue plus służy do drenażu płynu przy
leczeniu wodogłowia.
OPIS TECHNICZNY
M.blue plus to zawór wykonany z tytanu.
Składa się z regulowanej jednostki ciśnienia
różnicowego (w dalszej części również pro-
GAV 2.0) i regulowanej jednostki grawitacyj-
nej (w dalszej części również M.blue) (rys. 1).
Regulowana jednostka ciśnienia różnicowego
w proksymalnej części zaworu (1) składa się
ze stabilnej obudowy tytanowej, w której w
przedniej części zintegrowano sprawdzony
kulowy zawór stożkowy (2). Element spręży-
nujący (3) określa ciśnienie otwarcia tej jed-
nostki. Za pośrednictwem obrotowo ułożysko-
wanego rotora (4) można przez skórę regu-
lować wstępne naprężenie sprężyny, a tym
samym ciśnienie otwarcia zaworu.
56
5.
Regulowana jednostka grawitacyjna
6.
Kulka szafirowa
7.
Ciężarek tantalowy
8.
Rotor
Regulowana
jednostka
posiada ciężarek tantalowy (7), który za
pomocą dźwigni utrzymuje kulkę szafi rową
w odpowiedniej pozycji (6). W zależności od
ułożenia ciała pacjenta zmienia się wpływ cię-
żarka tantalowego na kulkę szafi rową i jedno-
cześnie ciśnienie otwarcia zaworu. Za pośred-
nictwem rotora (8) można przez skórę zmie-
niać wstępne naprężenie sprężyny połączo-
nej z dźwignią. W ten sposób można regu-
lować wpływ ciężarka tantalowego na kulkę
szafi rową i ciśnienie otwarcia zaworu.
SPOSÓB PRACY ZAWORU
M.blue plus to zawór do leczenia wodogło-
wia, pracujący w zależności od pozycji. Na
ciśnienie otwarcia M.blue plus składają się
poziomy ciśnienia otwarcia regulowanej jed-
nostki ciśnienia różnicowego i regulowanej
jednostki grawitacyjnej.
M.blue plus
grawitacyjna
(5)
