M.blue plus

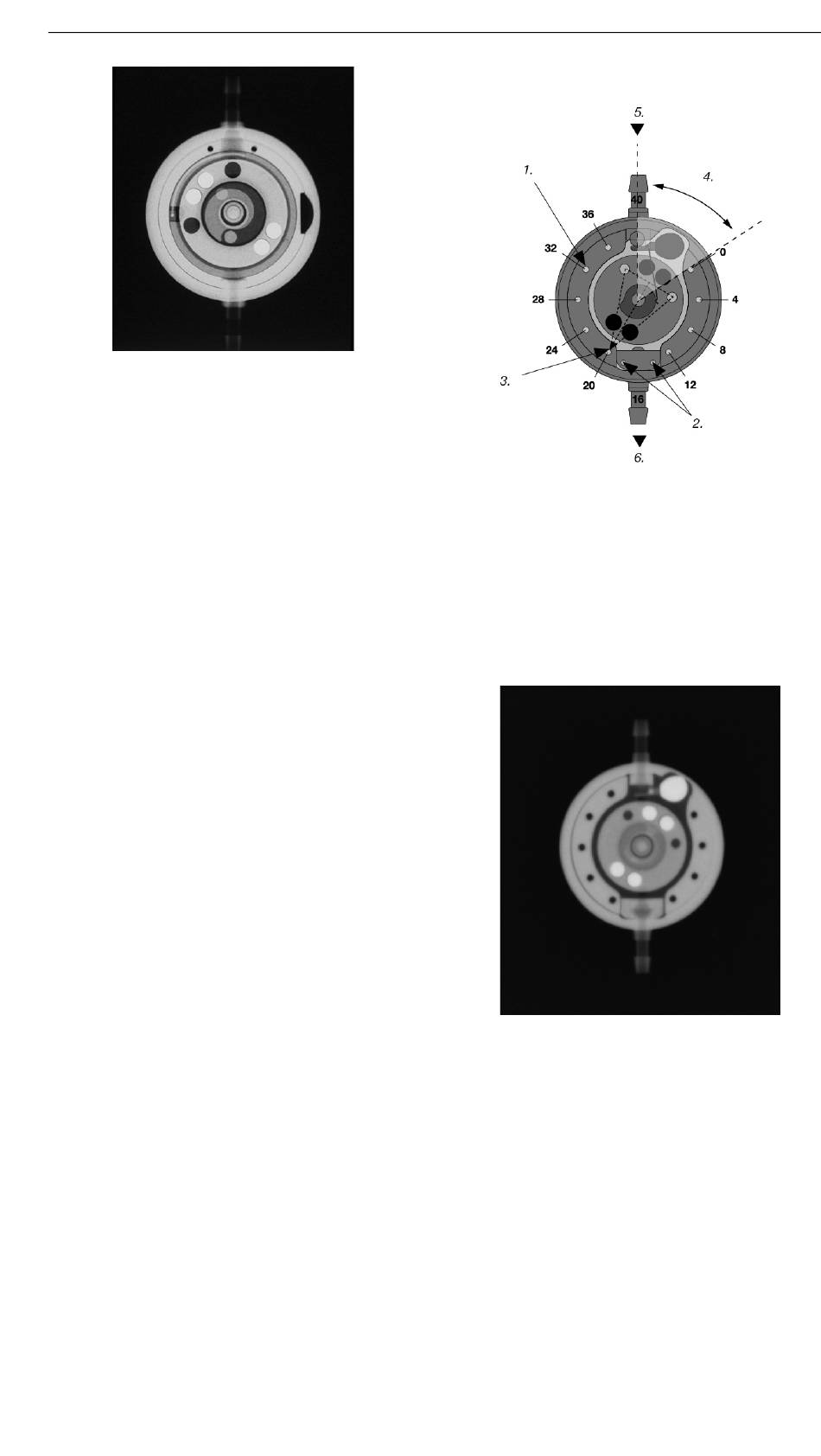

Afb. 5: Röntgenfoto van een instelbare
differentiaaldrukeenheid, instelling 14 cmH 2 O
Gravitatie-eenheid
Het ingesteld drukniveau van de M.blue plus
moet altijd met het M.blue plus Compass wor-
den gecontroleerd maar kan ook met een rönt-
genfoto worden gecontroleerd. Daarbij is de
positie van de rotor doorslaggevend. De vier
magneten in de rotor zijn op de röntgenfoto als
witte punten te herkennen en liggen in paren
tegenover elkaar. Aan de ene kant van de
rotor dienen twee extra boorgaten - rechts en
links naast beide magneten - ter oriëntering.
Op de röntgenfoto zijn ze als zwarte punten
herkenbaar. Deze kant kan als de achterkant
van de rotor worden beschouwd. Daartegen-
over liggen beide voorste magneten.
De ruimte tussen deze beide magneten
kan als de tip van een driehoek worden
beschouwd. Aan de hand van de richting van
deze tussenruimte is het drukniveau afl ees-
baar (afb. 6). De tip van de driehoek kan
om het even welke positie innemen, behalve
in de ruimte die in afb. 6 als niet-instelbaar
bereik is aangegeven. Zo kan de openings-
druk van de M.blue plus traploos tussen 0 en
40 cmH
O worden ingesteld. Om het drukni-
2
veau niet langs de verkeerde kant af te lezen,
is op het bovenaanzicht van het geïmplan-
teerde ventiel in de behuizingsring een uit-
sparing met het tantaalgewicht rechts van het
inlaatbuisje herkenbaar (afb. 6).
GEBRUIKSAANWIJZING | NL
Afb. 6: Schematische weergave van de rotor op
röntgenfoto
1. Coderingsboorgaten Gravitatie-eenheid
2. Coderingsboorgaten Differentiaaldrukeenheid
3. Driehoek
4. niet instelbaar bereik
5. Proximaal
6. Distaal
Afb. 7: Röntgenfoto (instelbare gravitatie-eenheid
ingesteld op 20 cmH 2 O)
GEBRUIK VAN DE M.blue plus Instruments
De M.blue plus Instruments mogen alleen door
opgeleid medisch personeel worden gebruikt.
Met het M.blue plus Instruments kan het gese-
lecteerde drukniveau van het M.blue plus wor-
den bepaald, gewijzigd en gecontroleerd. Het
M.blue plus Compass dient voor het lokalise-
ren en uitlezen zowel van de instelbare dif-
ferentiaaldrukeenheid (proGAV 2.0) van de
M.blue plus als van de instelbare gravita-
tie-eenheid (M.blue) van de M.blue plus.
5
