CZ | Instrukce

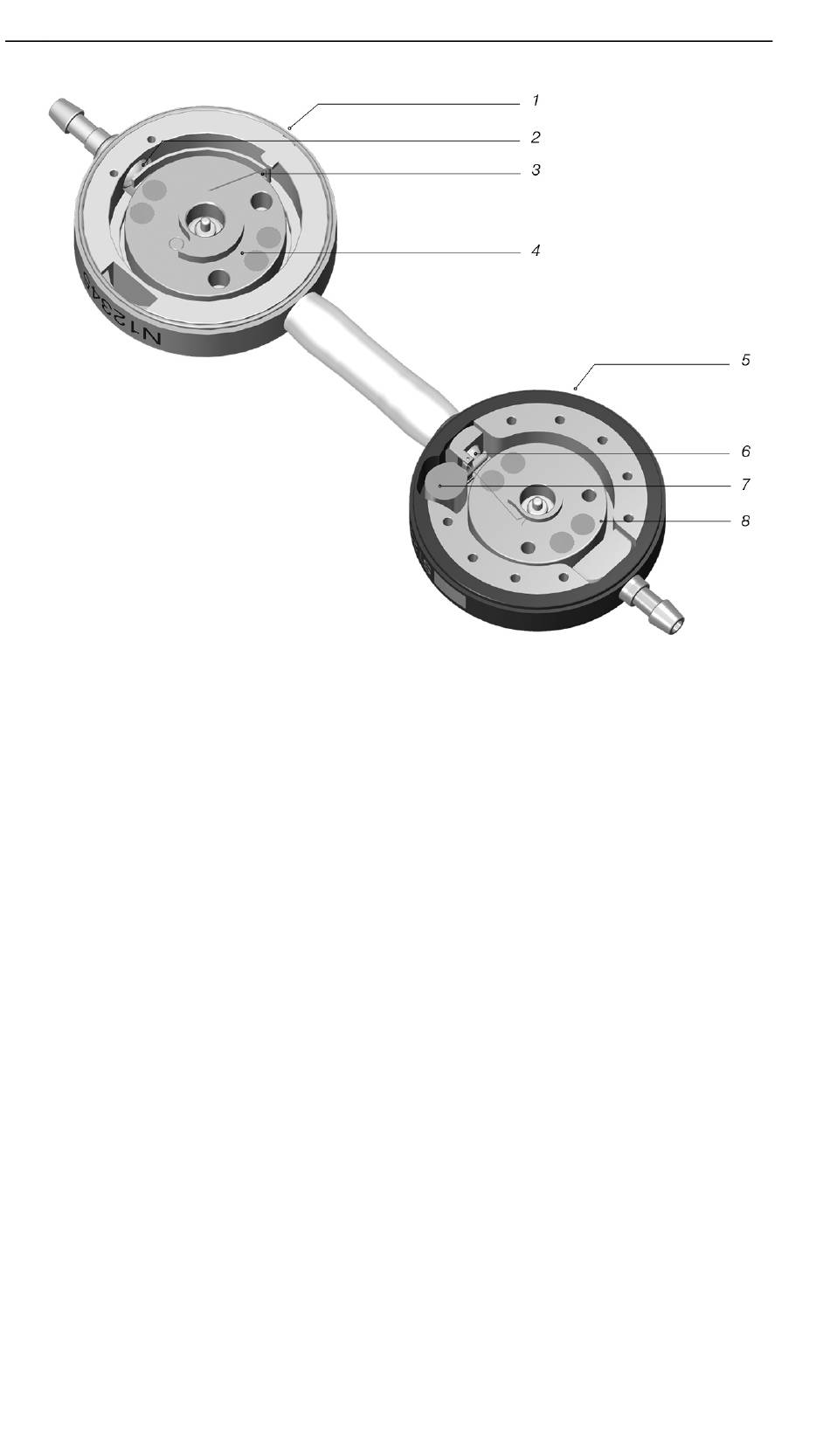

Obr. 1: Průřez M.blue plus
1.
nastavitelná tlakově diferenční jednotka
2.
safírová kulička
3.
tyčová pružina
4.
rotor
INDIKACE
Zařízení M.blue plus slouží k odvádění
mozkomíšního moku při léčbě hydrocefalie.
TECHNICKÝ POPIS
Zařízení M.blue plus je ventil vyrobený z
titanu. Skládá se z nastavitelné jednotky die-
ferenčního tlaku (následně uvedená také jako
proGAV 2.0) a z nastavitelné gravitační jed-
notky (následně uvedená také jako M.blue)
(obr. 1). Nastavitelná jednotka diferenčního
tlaku v proximální části ventilu (1) se skládá ze
stabilního titanového pláště, do jehož přední
části je integrovaný osvědčený ventil s kulo-
vým kuželem (2). Tyčová pružina (3) určuje
otevírací tlak této jednotky. Nad otočně ulože-
ným rotorem (4) lze nastavit předpětí pružiny,
a tím i otevírací tlak přes pokožku. Nastavi-
telná gravitační jednotka (5) má hmotnost tan-
talu (7), která pomocí páčky udržuje safírovou
kuličku v kulovém sedle (6).
70
5.
nastavitelná gravitační jednotka
6.
safírová kulička
7.
hmotnost tantalu
8.
rotor
V závislosti na tělesné poloze pacienta se
změní vliv hmotnosti tantalu na safírovou
kuličku, čímž se změní i tlak pro otevření ven-
tilu. Pomocí rotoru (8) lze kůží změnit předpětí
tyčové pružiny, která je spojená páčkou. Tím
lze změnit vliv hmotnosti tantalu na safírovou
kuličku a tím nastavit i tlak pro otevření ventilu.
ZPŮSOB FUNGOVÁNÍ VENTILU
Zařízení M.blue plus je hydrocefální ventil,
fungující v závislosti na poloze. Otevírací tlak
zařízení M.blue plus se skládá z otevíracích
tlaků nastavitelné jednotky diferenčního tlaku
a z nastavitelné gravitační jednotky.
M.blue plus
