storing ontdekt. Het lampje houdt op met knipperen
en wordt automatisch opnieuw ingesteld als u het
sleuteltje naar de stand U
verholpen is.

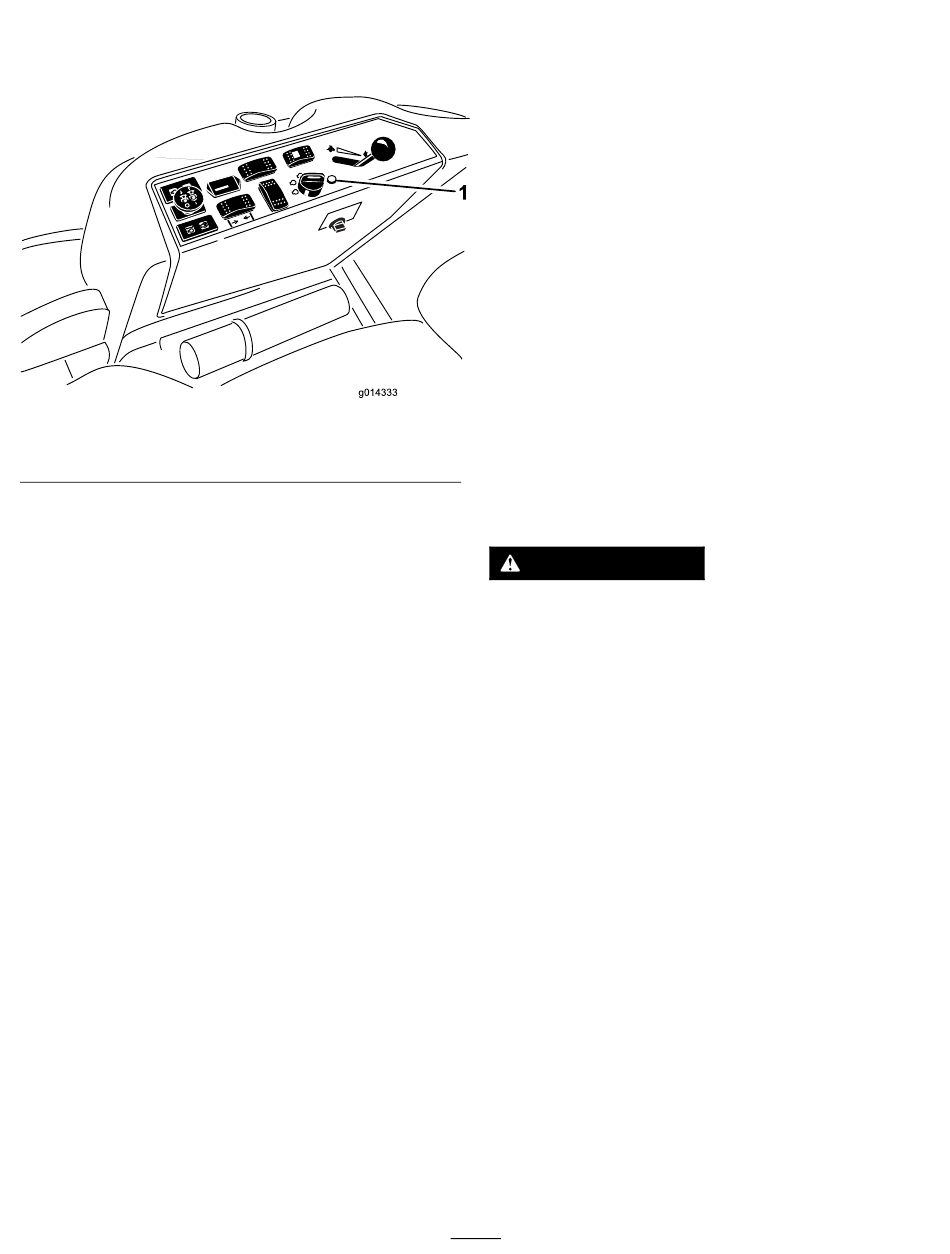

1. Diagnoselampje
Als het diagnoselampje van het besturingssysteem
knippert, heeft het besturingssysteem 1 van de
volgende problemen ontdekt:
•
Kortsluiting in een van de outputs.
•
Open kring in een van de outputs.
Met behulp van het diagnostische display kunt u
vaststellen welke output slecht functioneert; zie
interlockschakelaars controleren (bladz.
Als het diagnoselampje niet oplicht wanneer het
contactsleuteltje op A
AN
elektronische besturingssysteem niet werkt. Mogelijke
oorzaken zijn:
•
Het lampje is doorgebrand.
•
De zekeringen zijn doorgebrand.
•
Het elektronische besturingssysteem werkt niet
goed.
Controleer de elektrische aansluitingen,
ingangszekeringen en het peertje van het
diagnoselampje om het defect vast te stellen.
Controleer of de kringloopstekker is bevestigd aan de
stekker van de kabelboom.
Display van Diagnostische
ACE
De machine is uitgerust met een elektronisch
besturingssysteem dat de meeste functies van de
machine regelt. Het besturingssysteem bepaalt
draait wanneer de storing
IT
Figuur 21
28).
staat, betekent dit dat het
welke functie nodig is voor de verschillende
inputschakelaars (bv. stoelschakelaar en
contactschakelaar) en schakelt de outputs in om de
solenoïdes of relais voor de vereiste functie van de
machine te bekrachtigen.
Om ervoor te zorgen dat het elektronische
besturingssysteem de machine bestuurt zoals wordt
vereist, moeten de solenoïdes en relais van de
outputs zijn aangesloten en correct functioneren.
Gebruik de diagnostische ACE displaytool en overlay
om de elektrische functies van de machine te
controleren en te herstellen. Neem contact op met uw
Toro-dealer als u hulp nodig hebt.
De interlockschakelaars
controleren
g014333
De veiligheidsschakelaars zorgen ervoor dat de motor
alleen aanslaat en start als het koppelingspedaal
in de
NEUTRAALSTAND
uitgeschakeld is. De motor moet afslaan als u het
tractiepedaal intrapt terwijl u niet op de stoel zit of als
de parkeerrem in werking is gesteld.
VOORZICHTIG
Niet-aangesloten of beschadigde
interlockschakelaars kunnen onverwachte
gevolgen hebben op de werking van
de machine. Dit kan lichamelijk letsel
De
veroorzaken.
• Laat de interlockschakelaars ongemoeid.
• Controleer elke dag de werking van
de interlockschakelaars en vervang
beschadigde schakelaars voordat u de
machine weer in gebruik neemt.
Controle of de interlockschake-
laars functioneren
1. Plaats de machine op een horizontaal vlak, laat
het werktuig neer, zet de motor af en stel de
parkeerrem in werking.
2. Zet de stoel omhoog.
3. Zoek de kabelboom en de kabelstekkers bij het
besturingssysteem
28
staat en de vermogenaftakas
(Figuur
22).
