Fig. 14
20
18
Fig. 15
20
Fig. 16
Fig. 16.1
110
All manuals and user guides at all-guides.com
21

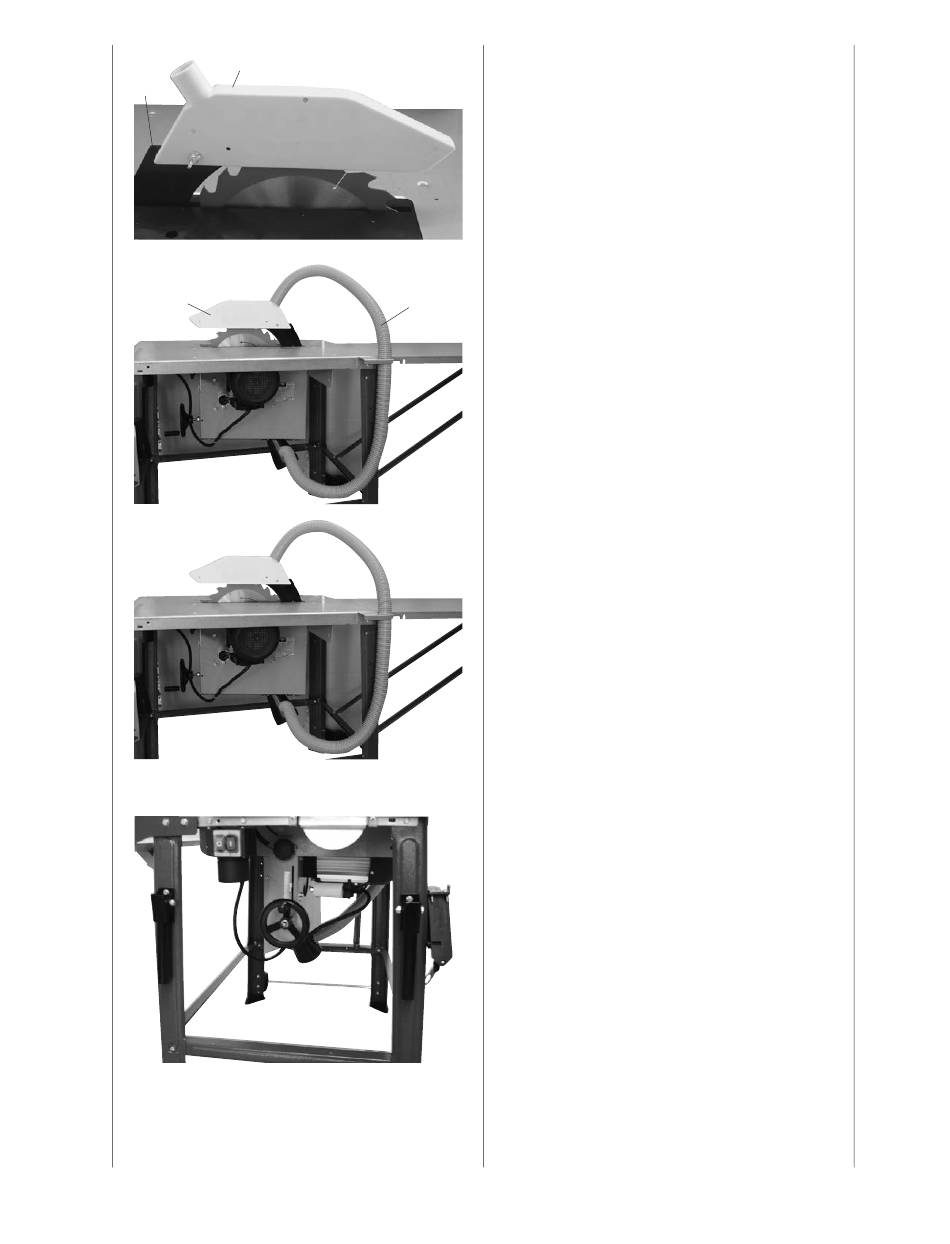

Fig. 14
De beschermkap 20 met rondkopschroef M 6 x 25, schijf
6 en
borgmoer op splijtwig 18 monteren.
Fig. 15
De slanghouder 21 monteren op het tafelblad met 2 zes-
kantschroeven
M 6 x 16, 2 schijven 6, 2 zeskantmoeren M6 en de af-
zuigslang 21
verbinden met de afzuigkap en de afzuigsteunen.
Fig. 16 / 16.1
De haakschroef met 2 schijven 6, 2 moeren M6 aan de
rechter pootkant
bevestigen. Daaraan worden de zaagbladsleutel en de
schuifstok opgehangen.
De twee transportgrepen worden aan de voorkant van de
zaag, aan de poten links
en rechts met 4 zeskantschroeven M6 x 16, 4 schijven 6,
4 moeren M6 gemonteerd.
