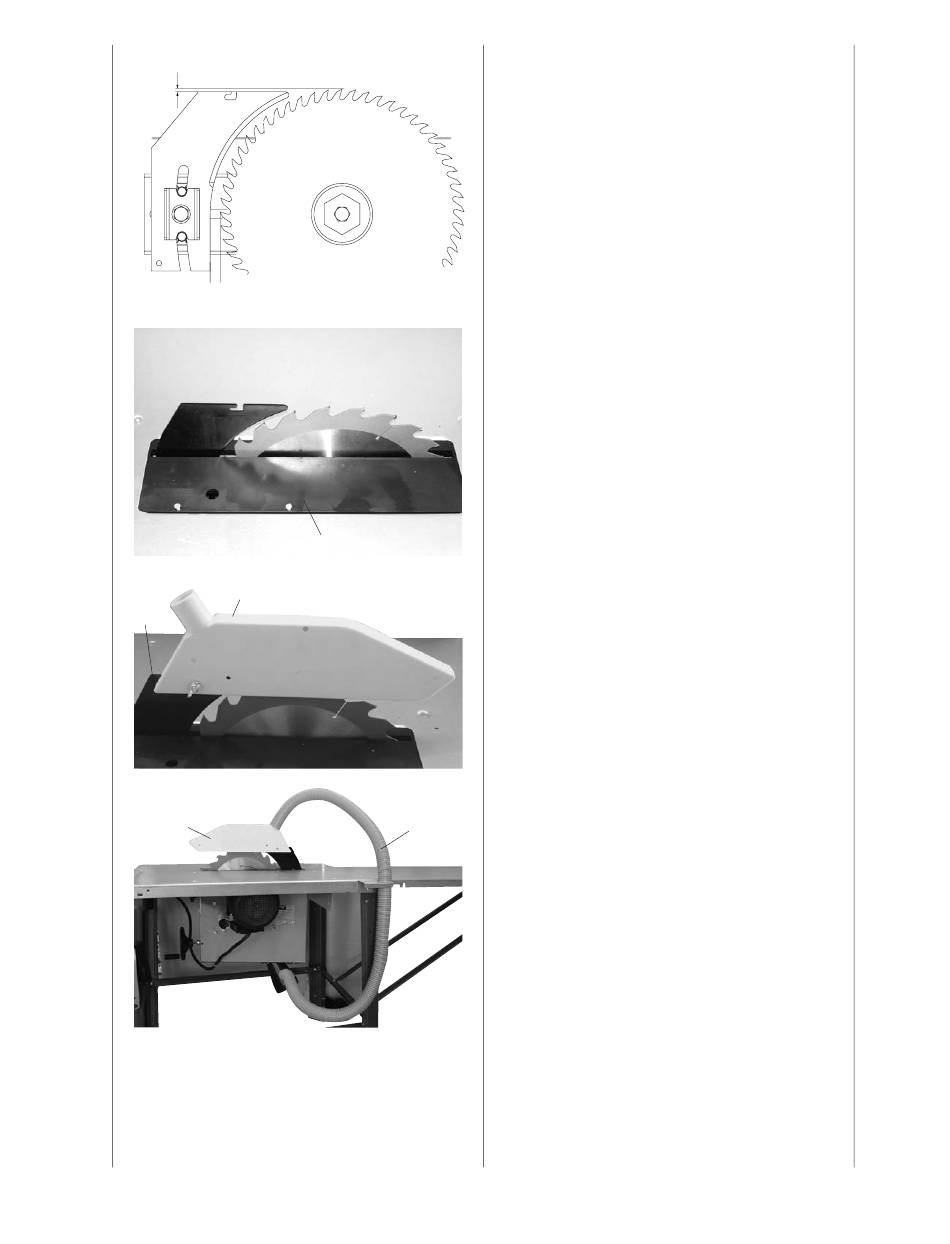

Fig. 12.1
ca. 3–8 mm
Fig. 13
Fig. 14
20
18
Fig. 15
20
70
All manuals and user guides at all-guides.com
19
21
Fig. 13
Dopo aver regolato il cuneo, rimontare l'alloggiamento
della lama (19) fissandolo con 4 viti a testa piatta M 6
x 16.
Fig. 14
Montare la copertura di protezione (20) al cuneo (18)
usando una vite a testa tonda M 6 x 25, una rondella 6 ed
und dado di bloccaggio.
Fig. 15
Montare il supporto del tubo (21) al piano di lavoro usan-
do 2 viti esagonali M 6 x 16, 2 rondelle 6 e 2 dadi esago-
nali M6. Collegare il tubo di aspirazione (21) con la cappa
e la bocchetta di aspirazione.
