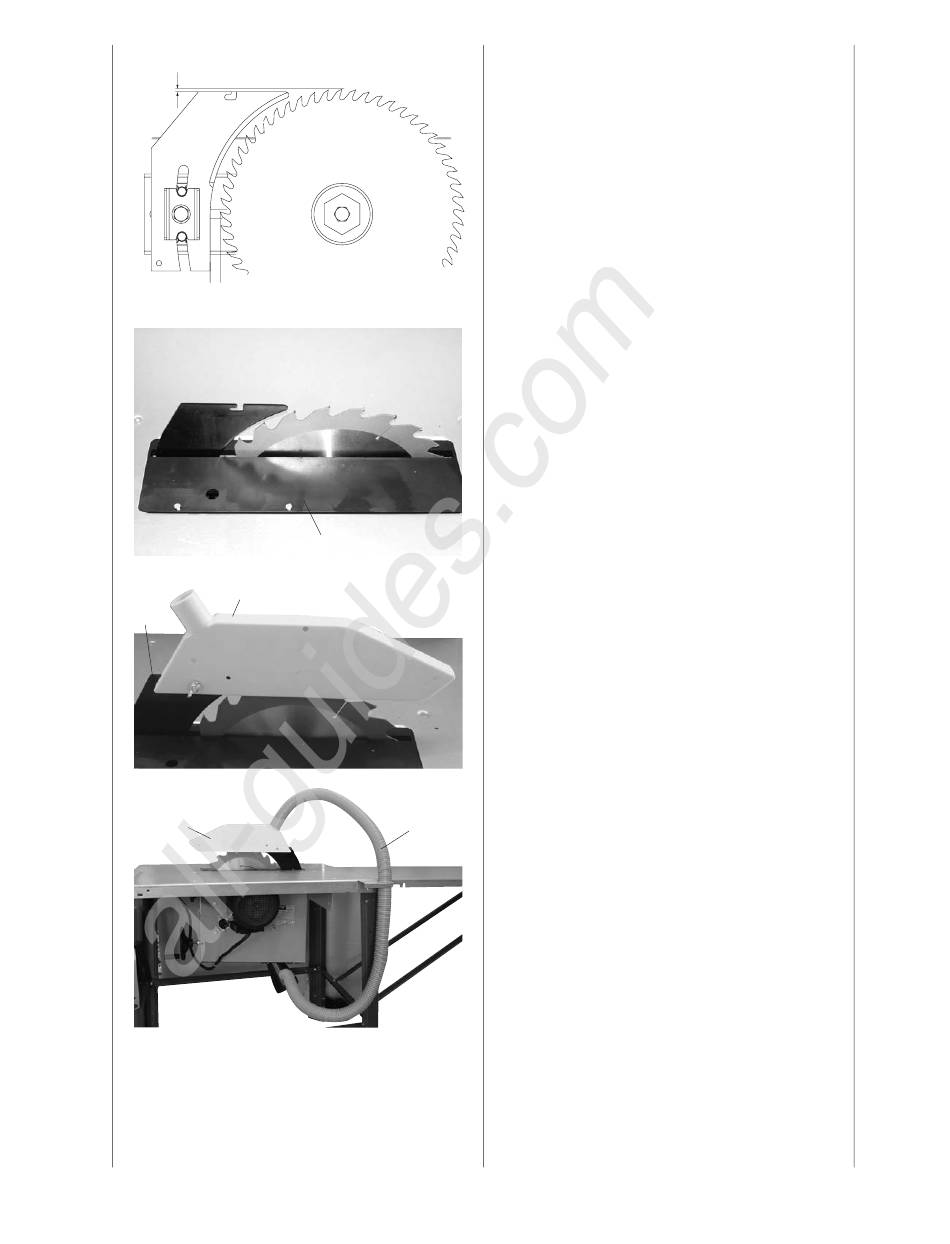

Fig. 12.1
ca. 3–8 mm
Fig. 13
Fig. 14
20
18
Fig. 15
20
26
All manuals and user guides at all-guides.com
19
21
Fig. 13
Nach der Einstellung des Spaltkeils die Sägeblatteinlage
(19) mit 4 Flachkopfschrauben M 6 x 16 wieder befesti-
gen.
Fig. 14
Die Abdeckhaube (20) mit Rundkopfschraube M 6 x 25,
Scheibe 6 und Flügelmutter M6 an den Spaltkeil (18)
montieren.
Fig. 15
Den Absaugschlauch (21) mit der Absaughaube (20) und
dem Absaugstutzen verbinden.
