867B/863
Gebruiksaanwijzingen
1
2
3
4
5
FREEZE
HZ
SAVE
DISPLAY
MIN
RANGE
MODE
MAX
PRINT
TOUCH
HOLD
WAKE UP
LOGIC
A
mA/ A
EXT TRIG
COM
V
Rood

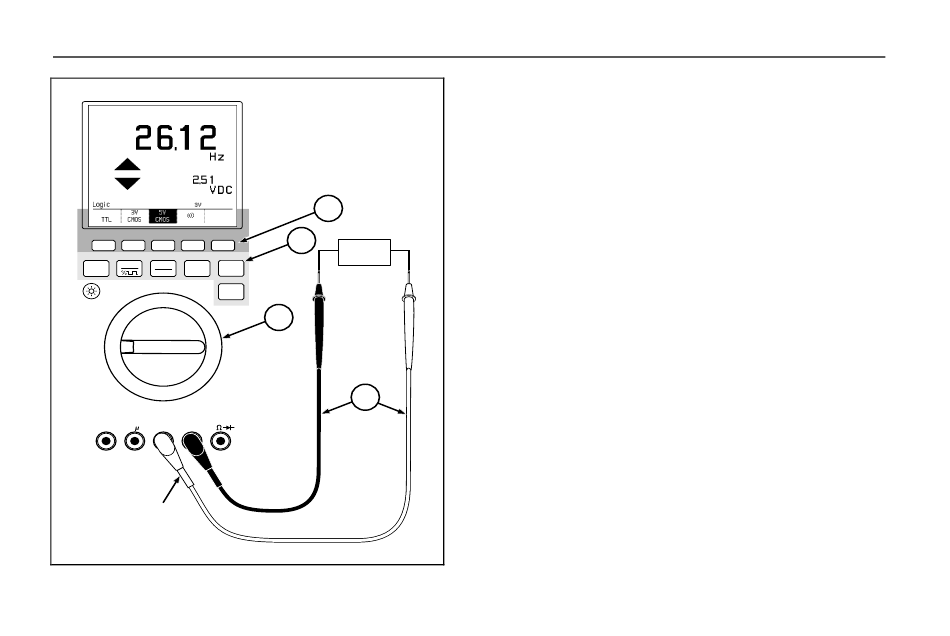

Figuur 2-10. Logic test
2-20
3
4
Circuit
1
2
rita0620.dut
LOGIC TEST
(Niet beschikbaar op model 863)
6
Draai de schakelaar naar LOGIC.
7
Sluit de meetsnoeren aan zoals op de illustratie te
zien is.
8
Gebruik de logic test-softkeys zoals hieronder is
beschreven.
9
De onderstaande hardkeys kunnen worden
gebruikt:
d P M
Voor de indicator van logic-activiteit stelt [ een logisch
hoogtepunt voor en ] een logisch dieptepunt. Een
horizontale balk stelt een onbepaalde status voor (geen
hoogte- noch dieptepunt waargenomen sinds de vorige
meting). De logic-indicator flitst met een snelheid van
10 Hz als de activiteit sneller is dan 10 Hz of met de
werkelijke snelheid als de activiteit langzamer is dan
10 Hz.
De werkelijke logische frequentie wordt in het primaire
uitleesveld getoond. Frequenties tot 10 MHz en hoger
kunnen worden gemeten. Gelijkspanning is weergegeven
in het secundaire uitleesveld.
