Frequentiemeting; Frequentiemeting - Fluke 867B Gebruiksaanwijzingen
Inhoudsopgave
867B/863
Gebruiksaanwijzingen
3
1
2
HZ
DISPLAY
MODE
WAKE UP
A
A
mA/ A
EXT TRIG

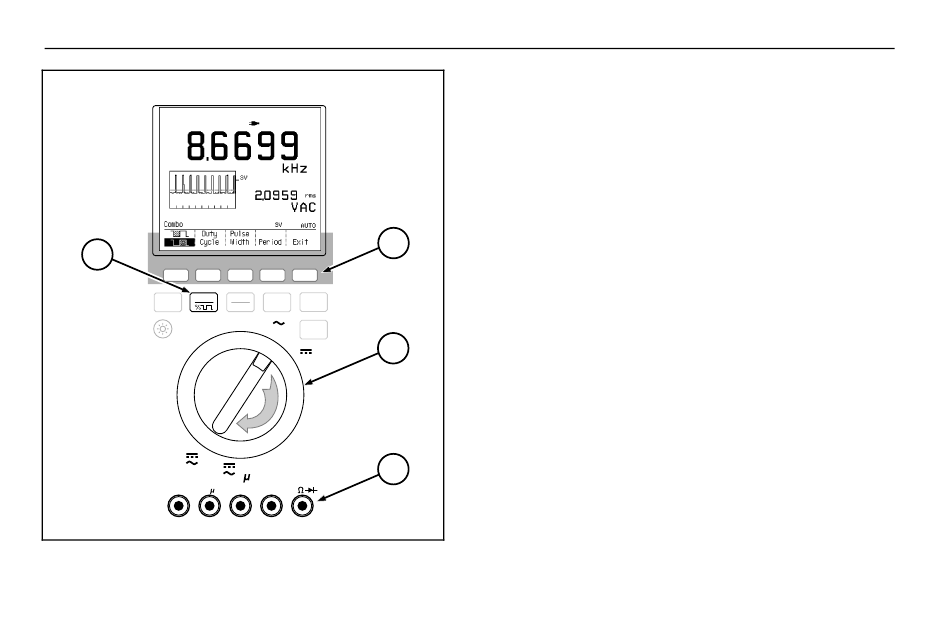

Figuur 2-11. Frequentiemeting
2-22
4
3
4
5
FREEZE
SAVE
MIN
RANGE
MAX
PRINT
TOUCH
V
HOLD
1
V
mV
Hi Z
mA
2
A
COM
V
rita0640.dut
FREQUENTIEMETING
U kunt lage frequentiesignalen (2 Hz tot 2 MHz) meten
met behulp van de onderstaande werkwijze. Voor hogere
frequentiesignalen (10 MHz en hoger) kunt u de logic
testfunctie gebruiken.
6
Draai de schakelaar naar een van de vermelde
standen. (Frequentie kan worden gemeten in de
standen wisselspanning, gelijkspanning,
gelijkstroom-mV, A en mAµA.)
7
Sluit de meetsnoeren aan zoals op de illustratie te
zien is.
8
.
Druk op F
9
Gebruik de frequentie-softkeys zoals hieronder is
beschreven.
De triggerniveaus van de frequentietellers zijn ingesteld
op vooraf bepaalde niveaus terwijl de multimeter in de
mode Single triggering is. In de mode Dual triggering
worden de triggerniveaus van de frequentietellers
aanvankelijk (volledig automatisch) ingesteld op basis
van een percentage van het ingangssignaal. U kunt
beide niveaus veranderen met de trigger-softkeys in de
View-mode. Wanneer deze niveaus handmatig worden
ingesteld, is het mogelijk dat de frequentieteller onstabiel
is of helemaal niet telt. U kunt op de softkey Full Auto
drukken of de triggerniveaus handmatig in de View-mode
instellen om een stabiele frequentieuitlezing te verkrijgen.
