867B/863
Gebruiksaanwijzingen
De triggerbron kiezen
K Slope
[
t Slope
Met 4 (Internal External) kiest u de interne of externe
triggerbron. Als u Internal kiest, gebruikt het triggercircuit
het gemeten ingangssignaal voor triggering. Als u
External kiest, gebruikt het triggercircuit het signaal dat op
de stekker EXT TRIG is geplaatst voor triggering. De
pictogrammen voor golfvorm- en tellertriggers worden van
het display verwijderd en een speciale indicator voor het
triggerniveau vervangt de weergegeven waarden van het
triggerniveau in de rechter bovenhoek van het display
(figuur 5-3). Er zijn 21 stappen voor het externe
triggerniveau. U kunt een trigger van een externe bron
leveren om het display van de multimeter te
synchroniseren met een andere gebeurtenis. Raadpleeg
Specificaties voor de ingangsniveaus van externe
triggers.
Met 5 (Exit) keert u terug naar de View-softkeys.
Single of dual triggering kiezen
Afhankelijk van de verschillende triggersituaties kan de
golfvorm worden getriggerd door één (single) of twee
(dual) triggerinstellingen. Single of Dual zijn
5-6
]
Internal
External
Exit
triggerselecties die u kunt instellen in het SET UP-display.
Als u extern triggering gebruikt, mag slechts één
triggerniveau worden ingesteld, onafhankelijk van de
ingestelde selectie.

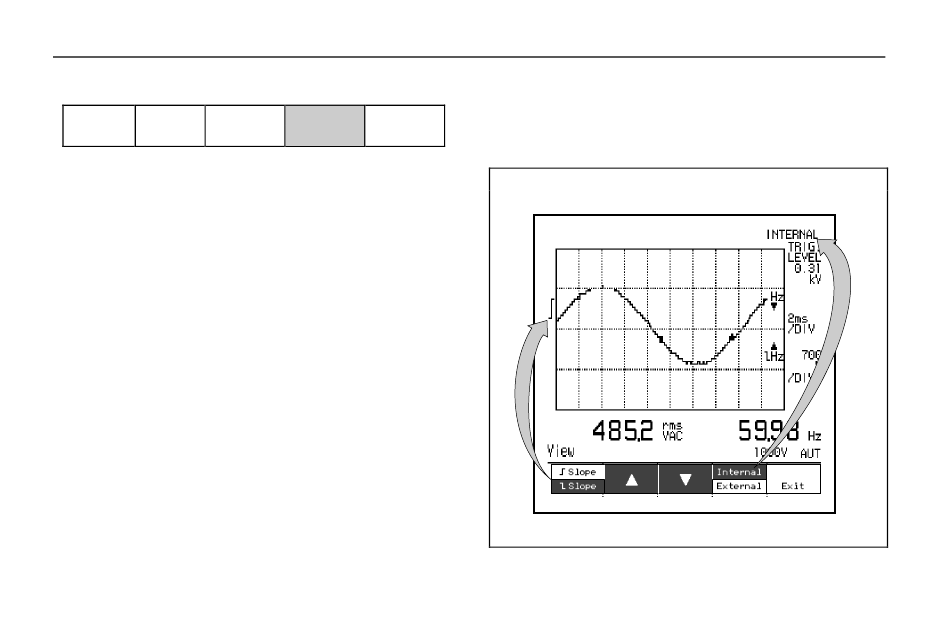

Figuur 5-3. De trigger instellen
rita0392.eps
