Toro Z Master Z453 Gebruikershandleiding pagina 42
Met 132 cm turbo force maaidek met zijafvoer

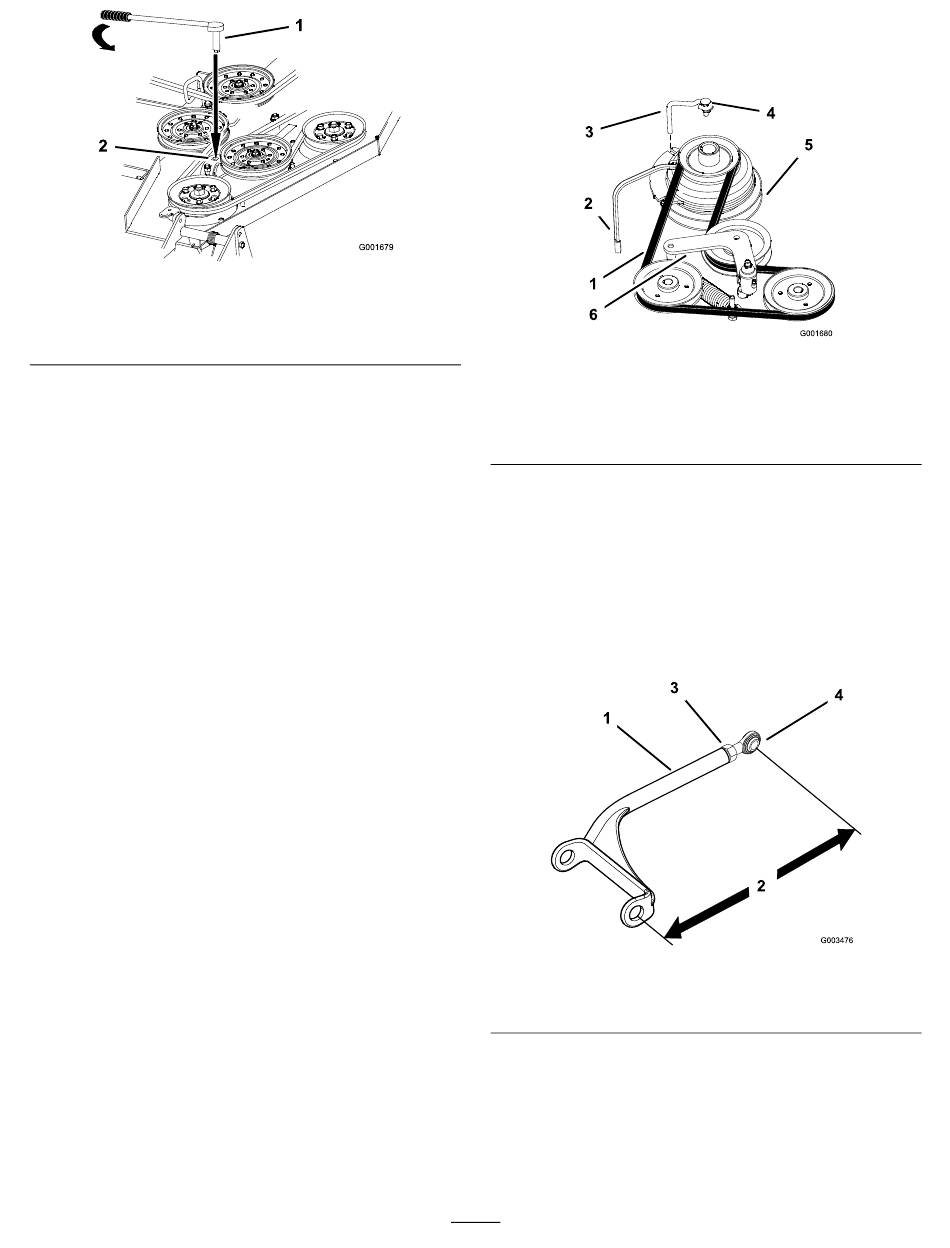

Figuur 52
1. Dopsleutel met
kort verlengstuk of
onderbrekerstang
8. Om de riemspanning te vergroten, draait u de
dopsleutel of onderbrekerstang linksom zodat de
arm van de vaste spanpoelie beweegt tot u verhoogde
weerstand voelt en de veerbelaste spanpoelie niet
meer beweegt.
Opmerking: Verhoog de riemspanning niet verder
als de arm van de vaste spanpoelie niet meer beweegt.
9. Terwijl u spanning op de riem houdt, draait u de
twee bouten aan die de arm van de vaste spanpoelie
op zijn plaats houden.
10. Verwijder de dopsleutel of onderbrekerstang uit het
vierkante gat in de arm van de vaste spanpoelie.
11. Monteer de drijfriemkappen op de buitenste assen.
Aandrijfriem van pomp
vervangen
Controleer de aandrijfriem van de pomp om de 50
bedrijfsuren op slijtage.
1. Verwijder de drijfriem van het maaidek eerst, zie
Drijfriem van maaidek vervangen.
2. Verwijder de bout uit de aanslag van de koppeling
en maak de elektrische draden van de koppeling los
(Figuur 53).
3. Trek de veerbelaste spanpoelie opzij.
4. Verwijder de tractieriem van de motor en de
poelies van de pomp van het hydraulische systeem
(Figuur 53).
5. Monteer een nieuwe riem rond de motorpoelie en de
poelies van de pomp van het hydraulische systeem
(Figuur 53).
6. Trek de veerbelaste spanpoelie opzij en richt de riem.
2. Vierkant gat
7. Haal de druk van de veerbelaste spanpoelie
(Figuur 53).
8. Monteer de drijfriem van het maaidek.
1. Drijfriem
2. Elektrische kabels van
koppeling
3. Aanslag van koppeling
Duwarmen afstellen
Indien nodig kunt u de duwarmen afstellen om de
spanning van de drijfriem van het maaidek te verhogen
of te verminderen.
1. Draai de contramoer los en draai de kogelverbinding
telkens één slag linksom (Figuur 54).
1. Duwarm
2. 384 mm
2. Stel beide zijden in gelijke mate af. Elke duwarm
moet een lengte van 38,4 cm hebben (Figuur 54).
Opmerking: U verhoogt de spanning door de
duwarmen te verlengen en u vermindert de spanning
door de duwarmen korter te maken.
42
Figuur 53
4. Bout
5. Koppeling
6.
van spanpoelie
Figuur 54
3. Contramoer
4. Kogelverbinding
