1. Moer 3 mm voorbij de as
12. Steek de as met de moer in het wiel aan de kant van
het lager en de nieuwe afdichting (Figuur 33).
13. Houd het wiel met de open kant naar boven gericht
en vul de ruimte in het wiel met vet voor algemene
doeleinden.
14. Plaats het andere lager en een nieuwe afdichting in
het wiel (Figuur 33).
15. Smeer schroefdraadkit op de andere afstandsmoer
en monteer deze op de as met de sleutelvlakken naar
boven gericht.
16. Draai de afstandsmoer vast met een torsie van 8–9
Nm; draai deze daarna los en weer vast met een
torsie van 2–3 Nm. Zorg ervoor dat de as niet buiten
beide moeren steekt (Figuur 32).
17. Plaats de afdichtinghouders op de wielnaven en steek
het wiel in de zwenkwielvork (Figuur 31).
18. Monteer de zwenkwielbout en draai de moer vast
(Figuur 31).
Belangrijk: Controleer geregeld de afstelling
van de lagers om schade aan de afdichtingen
en de lagers te voorkomen. Draai het
zwenkwiel rond. Het wiel mag niet meer dan
2 omwentelingen vrij doordraaien of zijwaartse
speling in de zwenkwielvork hebben. Als het
wiel blijft doordraaien, moet u de torsie van
de afstandsmoer afstellen totdat het wiel lichte
weerstand.ondervindt.

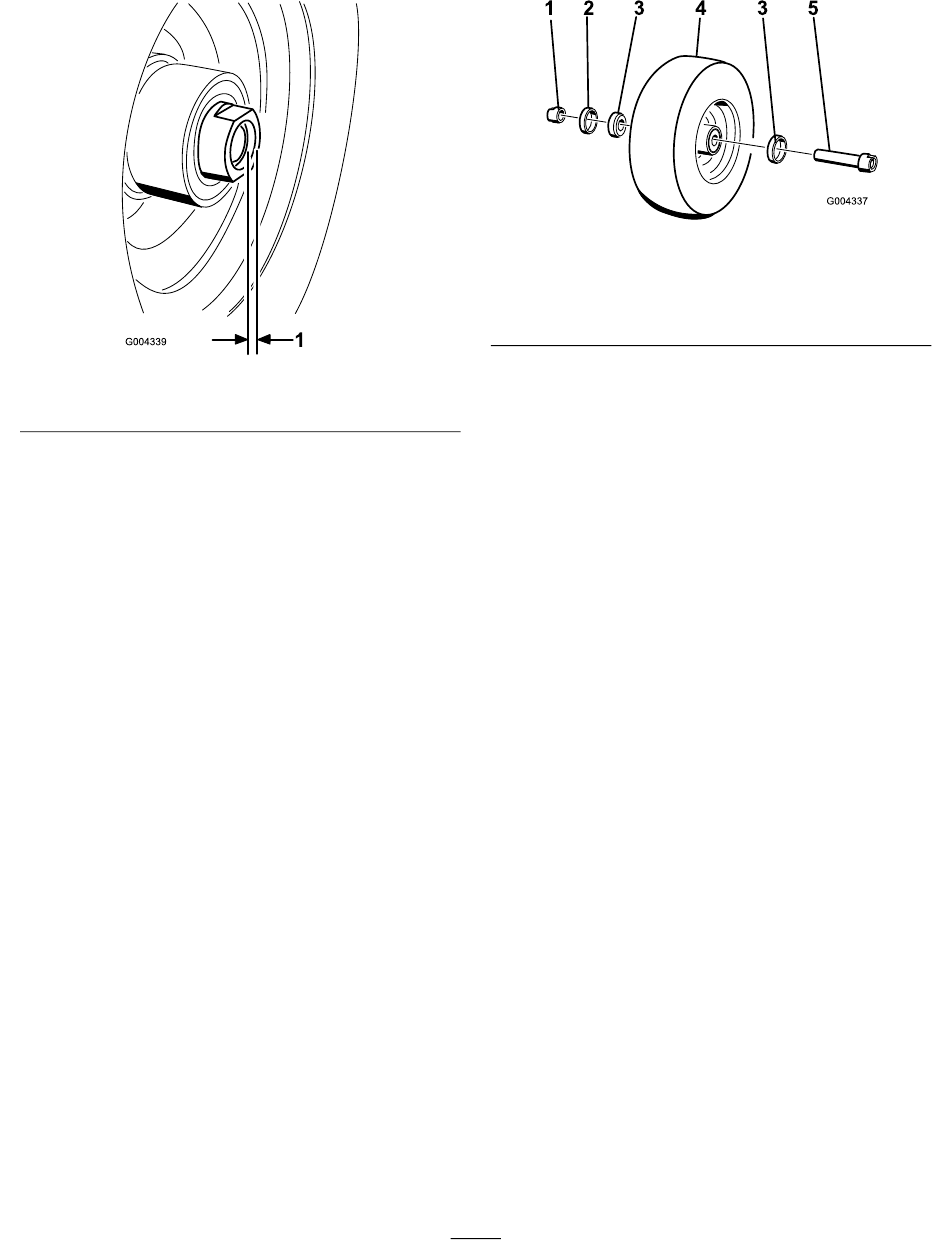

Figuur 32
1. Afstandsmoer
2. Lagerafdichting (nieuwe
afdichtingen vereist)
3. Lager
30
Figuur 33
4. Zwenkwiel
5. Moer op as gemonteerd
