Met 132 cm turbo force maaidek met zijafvoer
Smering
Smering
Smeer de machine volgens het tijdschema op de
instructiesticker Controle en Onderhoud (Figuur 29).
De machine moet vaker worden gesmeerd bij gebruik in
zeer stoffige of zanderige omstandigheden.
Type vet: Universeel smeervet.
Methode van smeren
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Reinig de smeernippels met een doek. Indien nodig
verf van de voorkant van de nippel(s) afkrabben.
4. Zet een smeerpistool op de nippel. Spuit vet in de
nippels totdat er nieuw vet bij de lagers naar buiten
komt.
5. Overtollig vet wegvegen.
Draaipunten van de voorste
zwenkwielen smeren
De draaipunten van de voorste zwenkwielen moeten een
keer per jaar worden gesmeerd.
1. Verwijder de stofkap en stel de draaipunten van de
zwenkwielen bij. Plaats de stofkap pas terug als u
klaar bent met smeren. Zie Lager van draaipunt van
zwenkwiel afstellen in Onderhoud aandrijfsysteem
, bladz. 38.
2. Verwijder de zeskantige plug. Draai een
verloopnippel in de opening.
3. Pomp smeervet in de verloopnippel totdat er vet bij
het bovenste lager naar buiten komt.
4. Trek de verloopnippel uit de opening. Monteer de
zeskantige plug en de dop.
Smeerpunten
Pomp vet in de smeernippels volgens het tijdschema op
de instructiesticker Controle en Onderhoud (Figuur 29).
Punten waar dunvloeibare olie of
sproeismering moet worden gebruikt
Smeer de machine op de volgende punten met
sproeismering of dunvloeibare olie. Smeer deze punten
om de 150 bedrijfsuren.
• Actuator van de stoelschakelaar
• Draaipunt van de remhendel
• Lagerbussen van de remstang
• Bronzen lagerbussen van de rijhendels
Maaidek en riemspanpoelies
smeren
Het maaidek moet wekelijks of om de 25 bedrijfsuren
worden gesmeerd. Smeren met Nr. 2 vet op lithium- of
molybdeenbasis voor algemene doeleinden.
Belangrijk: Controleer elke week of de assen van
het maaidek overvloedig zijn gesmeerd.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Verwijder de drijfriemkappen.
4. Smeer de drie aslagers onder de poelies totdat er
vet bij de onderste afdichtingen naar buiten komt
(Figuur 30).
28

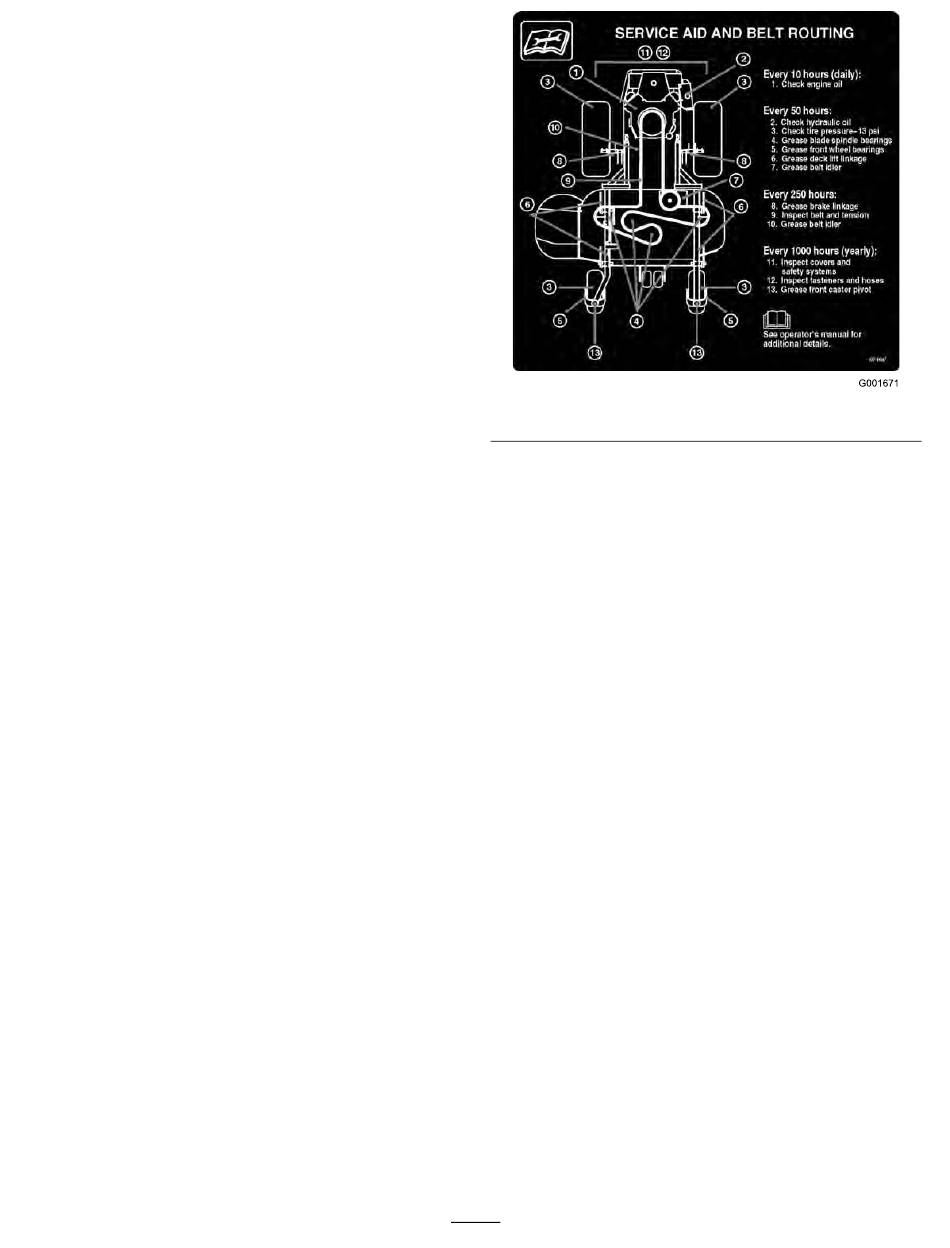

Figuur 29
