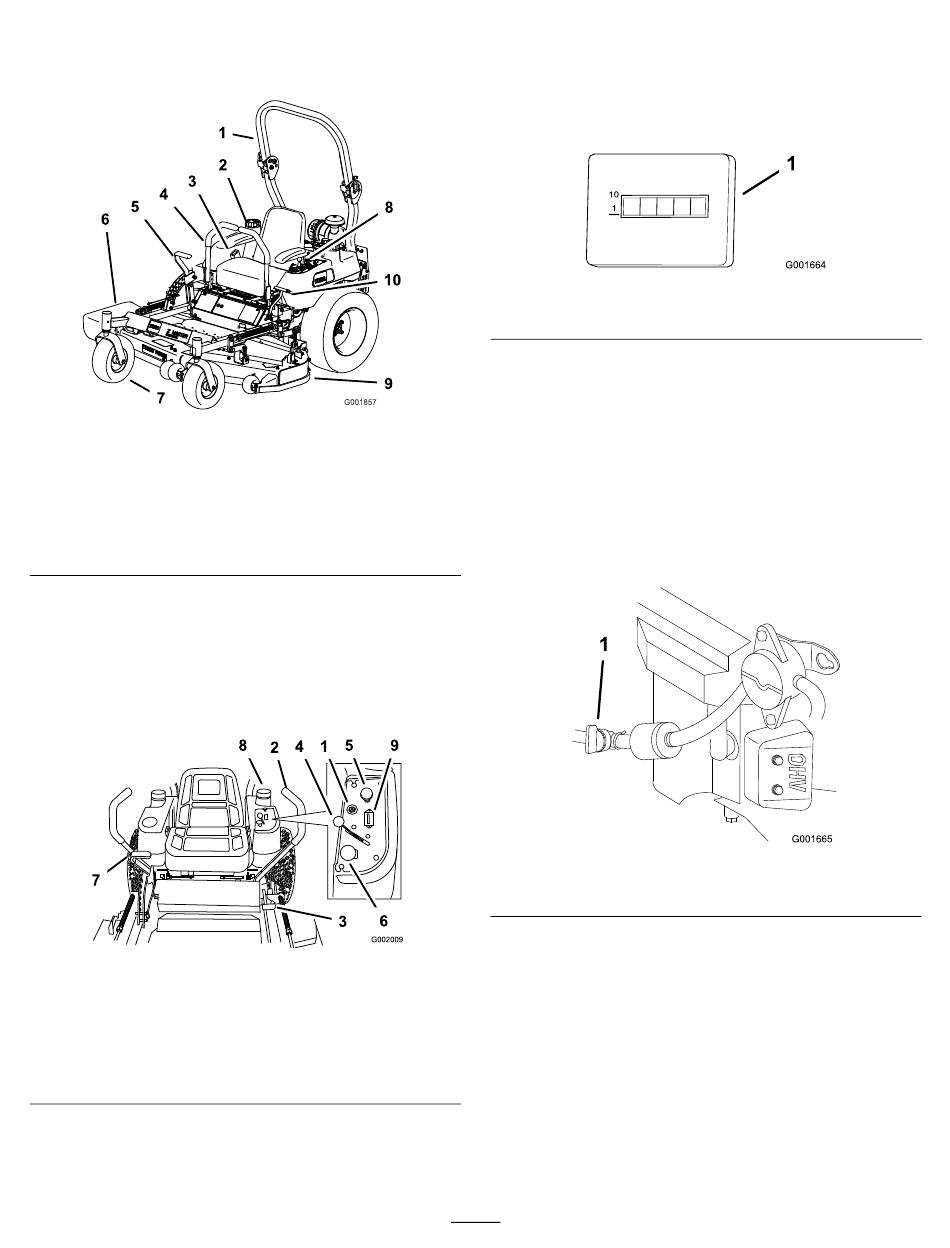

Toro Z Master Z453 Gebruikershandleiding pagina 13
Met 132 cm turbo force maaidek met zijafvoer
Algemeen overzicht
van de machine
1. Rolbeugel
2. Brandstoftankdop (beide
kanten)
3. Veiligheidsgordel
4. Rijhendel
5. Maaihoogtehendel
Bedieningsorganen
Zorg ervoor dat u vertrouwd bent met alle
bedieningsorganen voordat u de motor start en de
machine gebruikt (Figuur 3 en Figuur 4).
1. Contactschakelaar
2. Rijhendel
3. Remhendel
4. Gashendel
5. Choke
Figuur 3
6. Zijafvoertunnel
7. Voorste zwenkwiel
8. Bedieningsorganen
9. Maaidek
10. Parkeerremhendel
Figuur 4
6. Aftakasschakelaar
7. Maaihoogtehendel
8. Brandstoftankdop (beide
kanten)
9. Urenteller
Urenteller gebruiken
De urenteller (Figuur 5) registreert het aantal uren dat
de motor in bedrijf is geweest. De urenteller werkt als
de motor loopt. Gebruik deze tijden om regelmatig
onderhoudswerkzaamheden te plannen.
1. Urenteller
Gebruik van de Brandstofklep
De machine heeft twee brandstoftanks, een op de
linkerkant en een op de rechterkant. Iedere tank is
verbonden met een afsluitklep en vervolgens met
een tee. Hiervandaan loopt een gemeenschappelijke
brandstofslang naar de motor (Figuur 6).
Sluit de brandstofafsluitklep voordat u de machine
transporteert of stalt.
1. Brandstofklep
