Toro Z Master Z453 Gebruikershandleiding pagina 29
Met 132 cm turbo force maaidek met zijafvoer
5. Pomp vet in de arm van de spanpoelie op het
maaidek (Figuur 30).
6. Pomp vet in de smeernippels op de duwarmen
(Figuur 30).

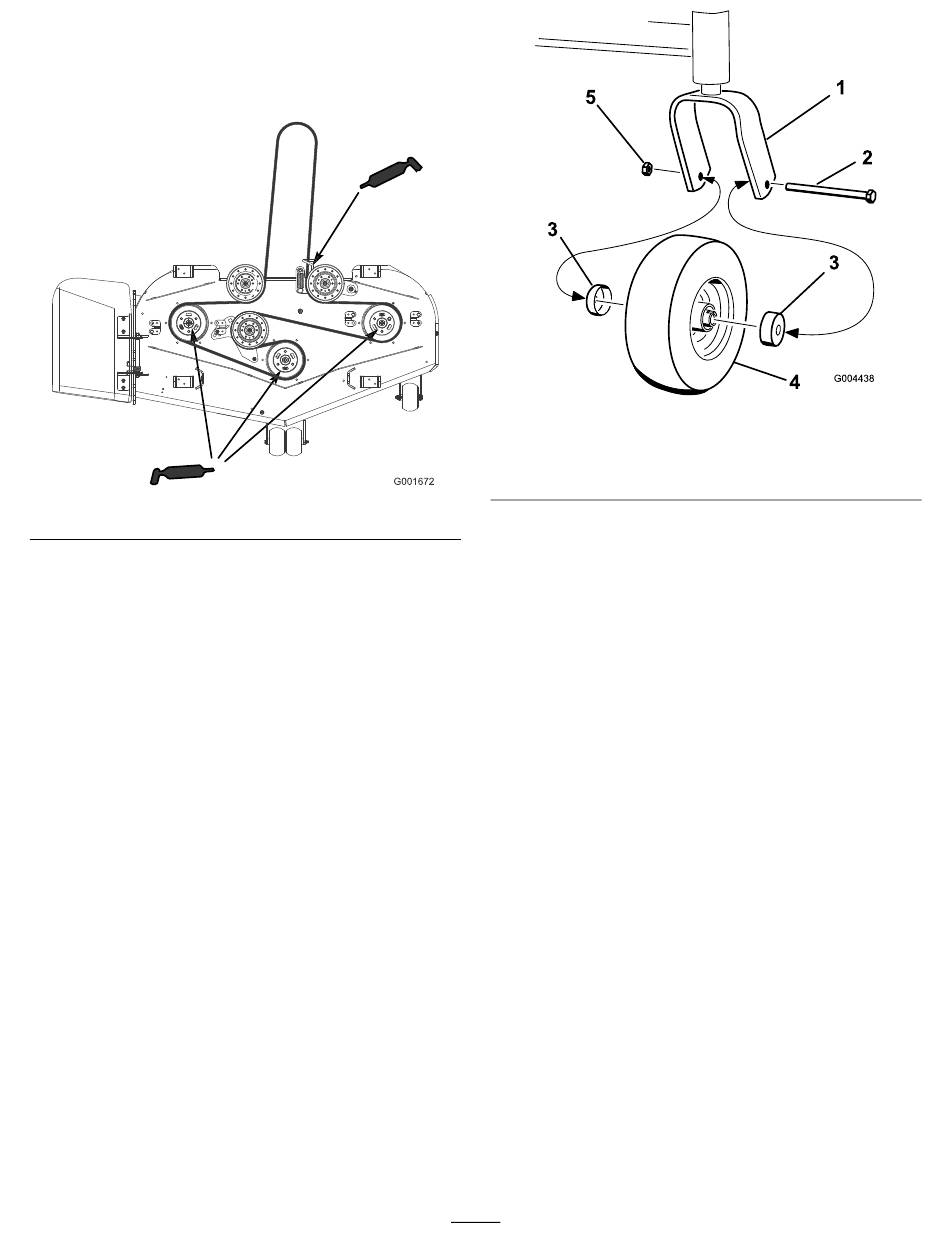

Figuur 30
Zwenkwielnaven smeren
Opmerking: Als u de zwenkwielnaven smeert, zult u
de oude afdichtingen moeten vervangen. Neem contact
op met een erkende Service Dealer voor de juiste
pakkingen.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Hef de voorkant van de machine op en plaats deze
op kriksteunen.
4. Verwijder de moer en de bout, waarmee het
zwenkwiel is bevestigd aan de zwenkwielvork
(Figuur 31).
5. Verwijder de afdichtinghouder uit de wielnaaf
(Figuur 31).
1. Zwenkwielvork
2. Bout
3. Afdichtinghouder
6. Verwijderéén van de afstandsmoeren (met
sleutelvlakken) van de as (Figuur 33).
Opmerking: Op de afstandsmoeren is
schroefdraadkit aangebracht.
7. Verwijder de as zonder de andere afstandsmoeren
los te draaien (Figuur 33).
8. Verwijder de afdichtingen en controleer de lagers op
slijtage of beschadigingen. Vervang de lagers indien
dit nodig is.
9. Vul de lagers met met vet voor algemene doeleinden.
10. Plaats het lager en een nieuwe afdichting in het wiel
(Figuur 33).
Opmerking: Draai de moer niet helemaal op de as.
11. Als beide afstandsmoeren zijn verwijderd van de
as, moet u schroefdraadkit op de afstandsmoeren
smeren. Monteer de afstandsmoeren op de as en
draai deze 3 mm voorbij de as (Figuur 32).
29
Figuur 31
4. Zwenkwiel
5. Moer
