6. Snel start :
Na het lezen van deze "snelstart" handleiding , zal U een eerste test van de centrale kunnen
doen en reeds een eerste loc laten rijden. Het is aangeraden eerst de volledige handleiding
door te nemen vooraleer U de ECoS definitief in gebruik neemt.

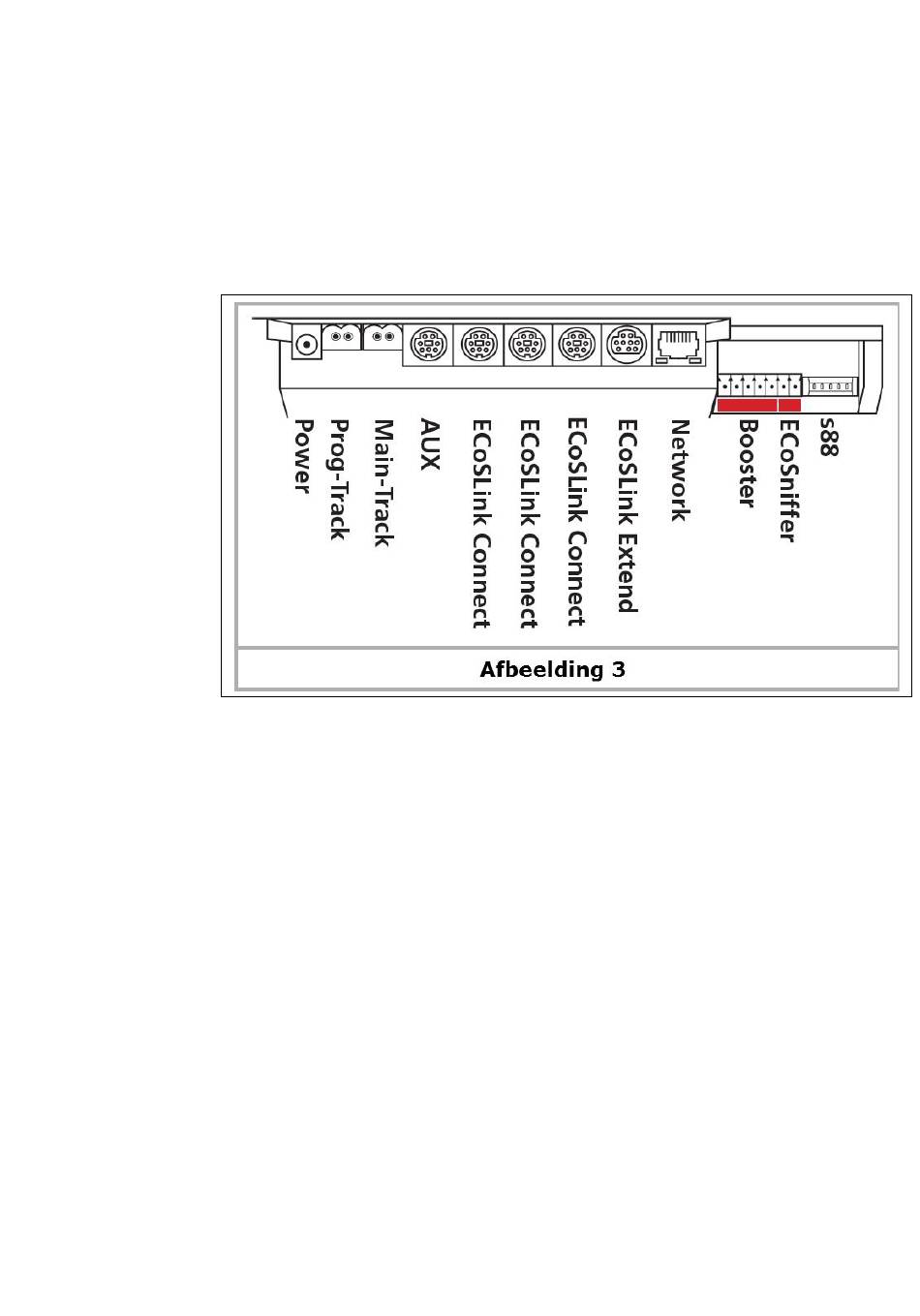

6.1. Overzicht van de aansluitingen :
Alle aansluitingen bevinden zich aan de achterkant.
Power :
Prog–Track :
Main–Track :
AUX :
ECoSlink :
ECoSlink Extend
Network :
S88 :
ECoSSniffer :
Aansluit stekker-bus voor de voeding trafo.
gebruik ENKEL de meegeleverde voeding.
2-polige aansluiting met schroefstekker 5.08 mm, voor het
programmeerspoor.
2-polige aansluiting met schroefstekker 5.08 mm, voor het
hoofdspoor.
Aansluiting voor toekomstige toepassingen (voorlopig niet gebruikt).
Drie 7-polige Mini-Din stekkers voor de aansluiting van externe
ECoSlink toestellen (handregelaars, boosters, terugmelders).
9-polige Mini-Din stekker voor een verbinding met de ECoSlink
uitbreidingsmodules (tot 100 m is mogelijk).
10Mbit Ethernet RJ45 bus voor de aansluiting aan een computer of
netwerk.
6-polige stiftstekker voor het aansluiten van Märklin® S88 compatibele
terugmelders (tot 32 modules zijn mogelijk).
2-polige aansluiting met schroefstekker 3.5 mm voor de aansluiting
van oudere toestellen.
Verbind de spoor uitgang van de oudere toestellen met deze ingang.
