worden, voor zover deze het Motorola of DCC formaat beheerst, gezien de ECoSniffer (sinds
de update 3.0.0.) Multi protocol is .
Hij verstaat locbevelen onder DCC (14, 28 of 128 rijstappen, automatische herkenning, tot 12
functie toetsen) Motorola (14 rijstappen, 80 adressen, oude & nieuwe Motorola tot 4
functies) zowel als magneetartikelbevelen onder DCC en Motorola. Alle andere bevelen van
oude systemen worden genegeerd.
7.10. ECoSlink EXTEND Systeembus (zie afbeelding 3)
Het Systeem bus ECoSlink dient voor de uitbreiding van uw ECoS centrale. Aan de ECoSlink
kan U externe handregelaars, terugmeldmodules, booster en andere uitbreidingen
aangesloten worden. ECoSlink is gebaseerd op de industrie Standard CAN (Controller Area
Network) die een maximale aansluitkabel van 100 m mogelijk maakt en een degelijk signaal-
overdracht mogelijk maakt.
De ECoSlink werkt met een signaaloverdracht van 250 Kbit/seconde, deze is "Hot Plug" en
"Plug & Play".
Alle toestellen melden zich automatisch aan het systeem en kunnen tijdens het bedrijf uit of
ingeplugd worden.
Het ECoSlink systeem kan tot 128 toestellen omvatten, verdere info in Hfdst. 20.
7.11. ECoSlot Module uitbreidingsschacht
Aan de onderkant van de ECoS is een ligplaats voorzien voor een uitbreidingsmodule,
waarmee de ECoS verdere uitbreidingen toelaat zoals de ontvanger voor de ECoSControl
Radio.
8. De aansluitingen
8.1. De stroomvoorziening

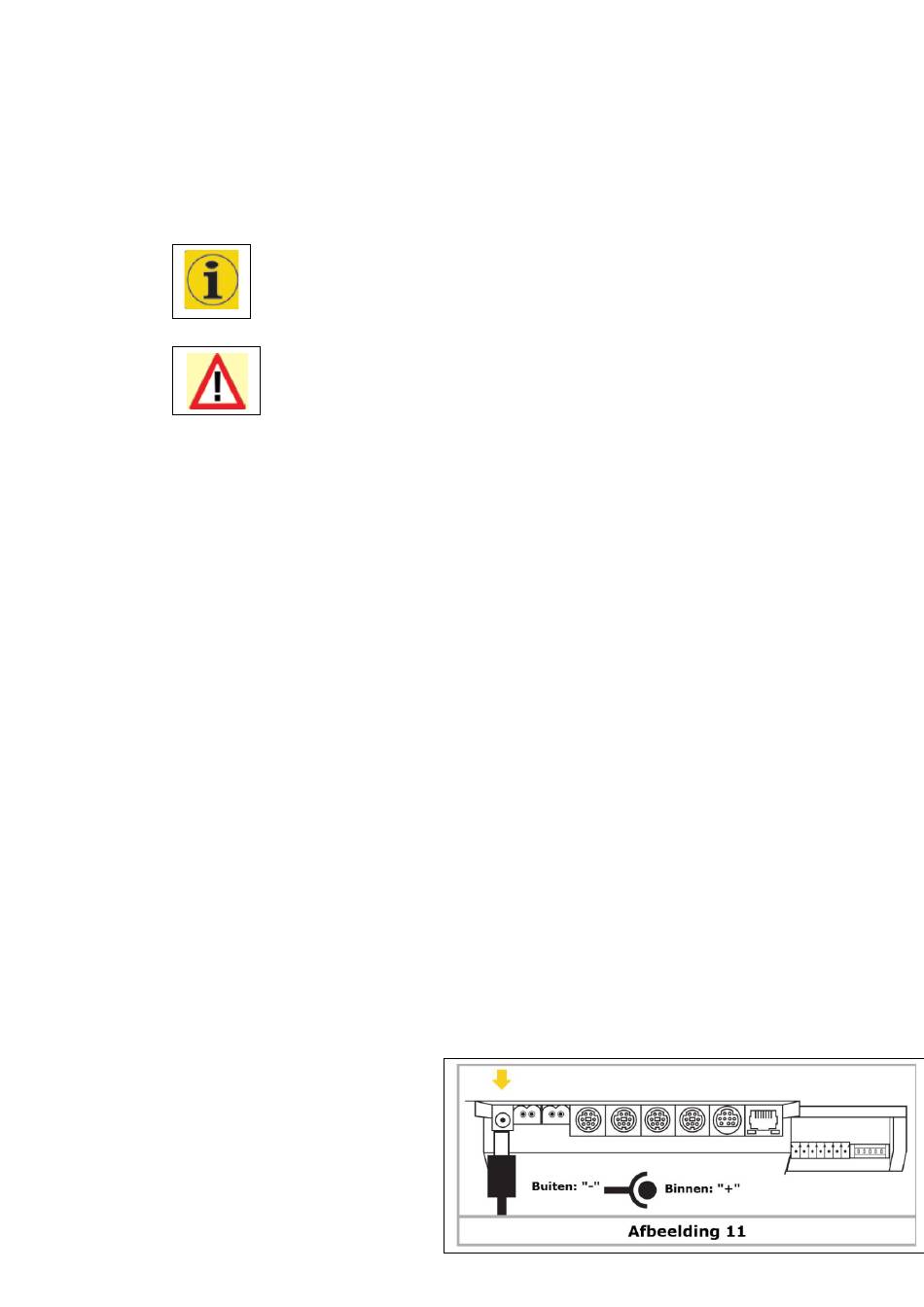

De ECoS krijgt zijn voeding via een 2,1 mm DC stekker, deze spanning komt overeen met de
spoorspanning, een stabilisering of spanningsaanpassing gebeurt in de
voedingstransformator en niet in de centrale. De centrale is voorzien van een
onderspannings- en een overstroom beveiliging.
Aan deze ECoSniffer kan ook 1 digitale centrale aangesloten zijn, het aantal
aan deze aangesloten handregelaars is begrensd door dit oude systeem. Zo
kan bvb het Lokmaus
Systeem tot 32 Lokmausen
®
centrale met al de aangesloten handregelaars verder gebruikt worden.
Indien U via het oude toestel aanuw ECoSniffer een magneet artikel wil
besturen, dan zal dit eerst in de ECoS aangemaakt moeten worde , anders
worden de bevelen verworpen. Het hfdst. 13 toont hoe U de magneet
artikelen moet configureren.
Ook loc's die U wilt gebruiken via uw oud toestel, moeten zoals in hfdst. 11
beschreven geconfigureerd worden.
of een LocoNet
®
®
