opwekken. Dankzij de ingebouwde terugmelding kan op de blokken die met ECoSBoost
verzorgd worden,elke loc met M4 automatisch herkend worden.
Deze diverse Booster typen worden verschillend aan de ECoS aangesloten;
de DCC compatibele booster en de booster volgens 6017–norm hebben een
extern booster interface nodig.
ECoSLink Booster worden rechtstreeks aan de stekker ECoSlink aangesloten;
Gezien praktisch alle boosters met het Selectrix® signaal problemen hebben, worden aan de
externe booster uitgang, geen Selectrix® signaal uitgegeven. Daardoor kan U op blokken die
door een externe booster verzorgd worden, geen Selectrix® loc's besturen.
De booster types verschillen volgens hun kortsluiting-herkenning of hun respectievelijke
polariteit. De respectievelijke juiste instelling kan met de ECoS geconfigureerd worden, dit
geld voor alle boosters.
Daarom is het aan te bevelen enkel boosters van het zelfde type te gebruiken (bvb enkel DCC
compatibele Boosters of enkel 6017 compatibele Boosters) .
8.7.2. Externe booster interface

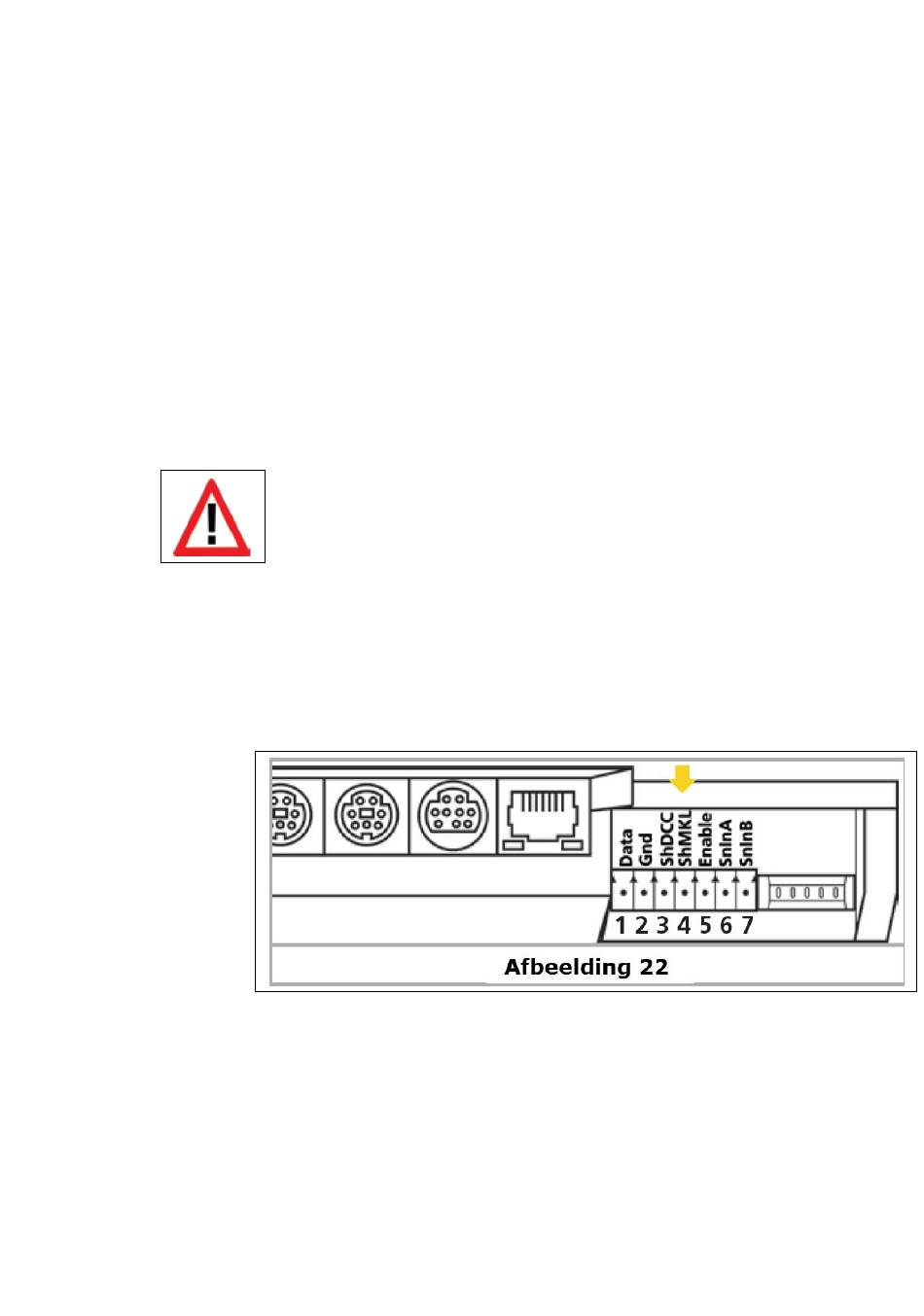

Voor externe boosters staan 5 ingangsklemmen van een 7-polige stekkerbus, met
afneembare schroefklemmen ter beschikking.
1 = Data
2 = Gnd
3 = ShDCC (Kortsluit terugmelding voor DCC, Schut Down bij Gnd)
4 = ShMKL (Kortsluit terugmelding voor 6017 Schut Down bij Positief)
5 = Enable (Booster Aan / Uit voor 6017 Booster
6 = SnInA
7 = SnInB
8.7.2.1. Aansluiting van een DCC Booster
Wij bevelen U aan om enkel boosters van één fabrikant en of type te
gebruiken. Het verschil in reactie tijd van de gebruikte boosters zal bij het
overschrijden van onderbrekingen problemen doen ontstaan.
Een mengeling van 6017 boosters en ESU ECoSBoosters is daar en tegen wel
mogelijk. Hierbij moet gelet worden op de overgangen tussen de blokken,
deze moeten uitgerust worden door een "Gleis Wippe" (3-rail systeem) om
de midden geleider te onderbreken. Voor de 6017 Boosters kunnen
maximaal 3 stuk gebruikt worden.
(Booster signaal leiding)
(Massa)
(ECoSniffer Spoor signaal ingang A)
(ECoSniffet Spoor signaal ingang B)
