Booster :
De 2-polige ECoSSniffer en de 5-poige boosteraansluiting zijn geleverd als 1 7polige
stekker!

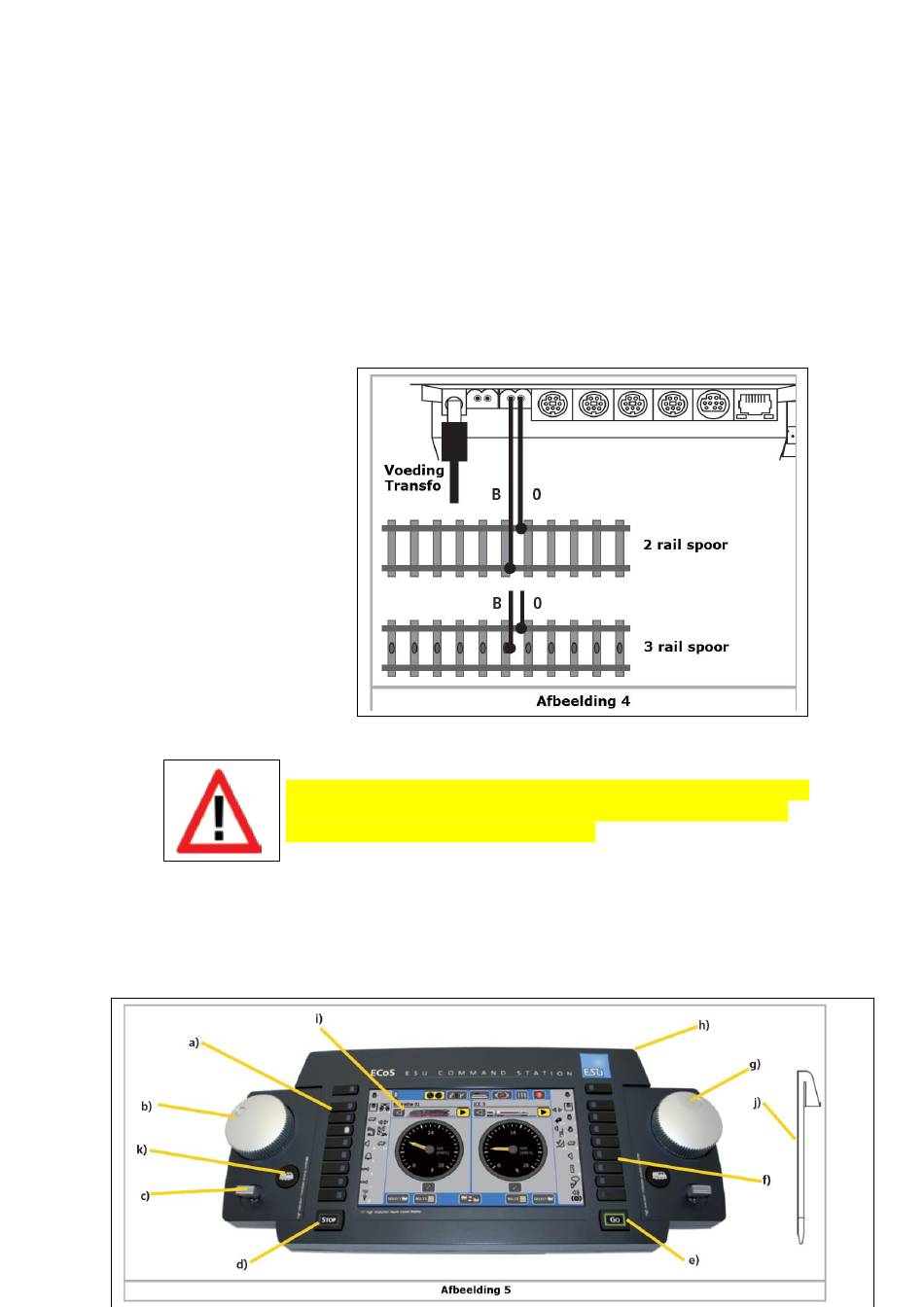

6.2. Testopstelling en aansluitingen :
•
Plaats de stekker van de voedingstransfo in de betreffende stekker van de ECoS
(Power).
•
Verbind de twee aansluitingen van de "Maintrack" met uw modelsporen.
Bij DCC systemen is de polariteit onbelangrijk.
6.3. Overzicht van de bedienings elementen
Alle bedienings elementen van de ECoS bevinden zich op de bovenkant zoals getoond in
afbeelding 5
5-polige aansluiting met schroefstekker 3.5 mm voor de aansluiting
van externe Boosters volgens Din-Norm of compatibel met Märklin®
6017.
Bij het gebruik van 3-rail sporen MOET U op de juiste polariteit ("B" en "O")
letten, gezien anders de oudere locomotieven en magneetartikelen (bvb
k83 , k84) NIET correct zouden functioneren.
