8.8.2. Aansluiting van een Roco
8.8.3. Beschrijving van de ECoSniffer ingang
De ECoSSniffer ingang zal verbonden worden met de "spooruitgang" van uw oude systeem,
hierbij moeten de twee contacten "SnlnA" en "SnlnB" aan de Booster / ECoSniffer-bus. De
polariteit is hier niet belangrijk.
De oude digitale centrale zal ook na de aansluiting aan een ECoS, zoals ervoor door haar
eigen voeding verzorgd worden.
Ingang spanning :
Digitaal signaal:
Verdere informatie in verband met de ECoSniffer kan U vinden in het hoofdstuk 20.

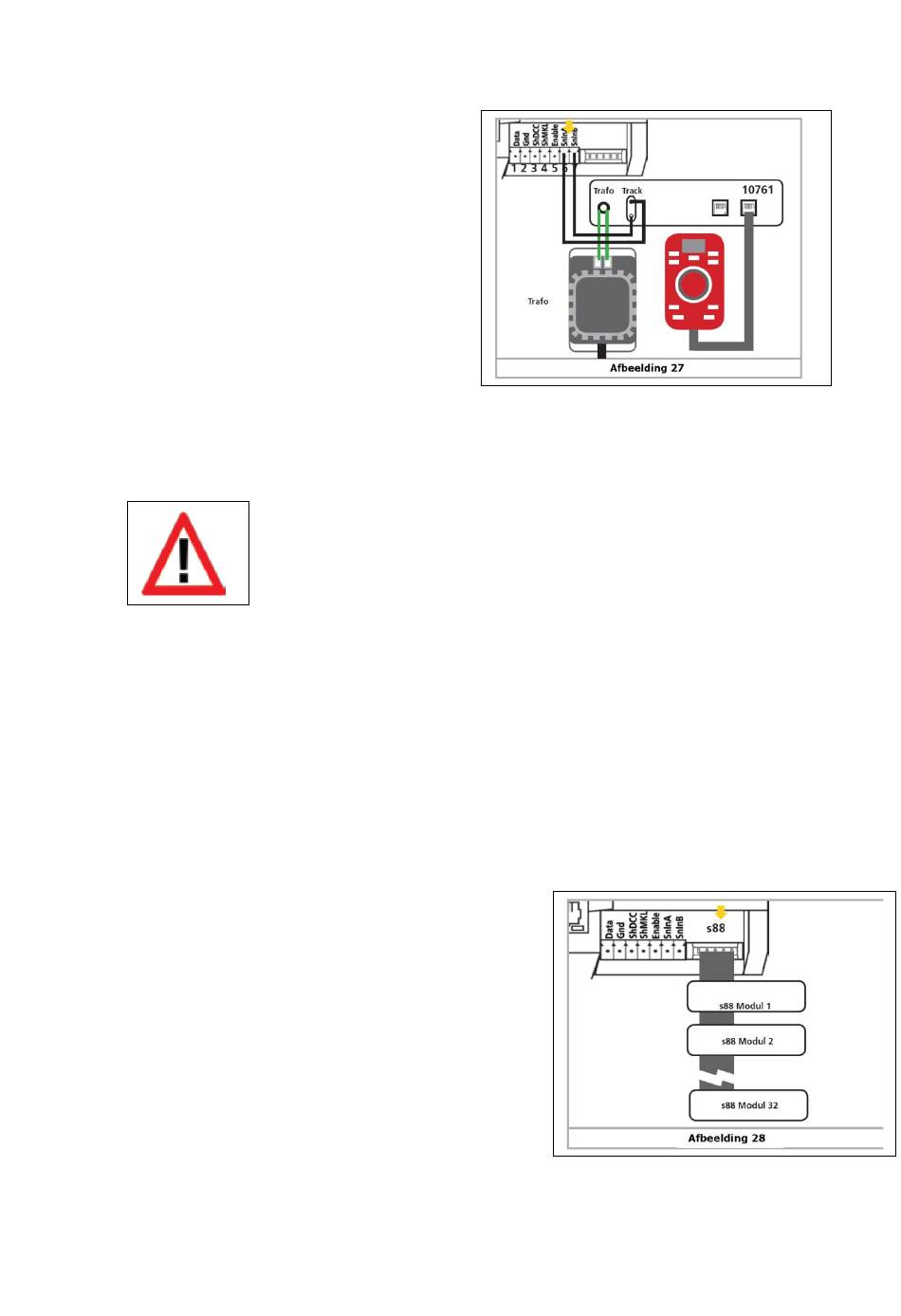

8.9. s88 ingang
Een s88 ingang kan tot maximaal 32 S88 modules aansturen, die allemaal achter elkaar
aangesloten worden.
Module 2 zal aan de module 1 aangesloten, en zo verder, hierdoor ontstaat een "ketting-
bus". Zie originele handleiding van de S88-decoder!
Intern de ECoS zullen deze ook in deze volgorde genummerd worden.
Bij elke module is een aansluitkabel meegeleverd, de stekker past maar in één richting.
Alle S88 worden in principe door de centrale gevoed, totaal kan deze S88 ingang 750mA
leveren. Indien dit onvoldoende blijkt, kunnen sommige S88 een eigen voeding hebben,
gelieve de respectievelijke handleiding te volgen.
Lokmaus
®
Zorg ervoor dat uw oude centrale GEEN contact meer heeft met de sporen
van de modelbaa .
NOOIT mogen gelijktijdig twee diverse digitale centrales op één en het
zelfde spoor aangesloten worden.
14V tot 30V
DCC of Motorola , autodetectie, geen Selectrix®
