8.2.1. Instelling van de uitgang spanning
De van de voeding opgewekte gestabiliseerde spanning zal onmiddellijk voor de voeding van
uw modelbaan gebruikt worden, de uitgangsspanning moet voor de gepaste schaalgrootte
juist ingesteld worden.

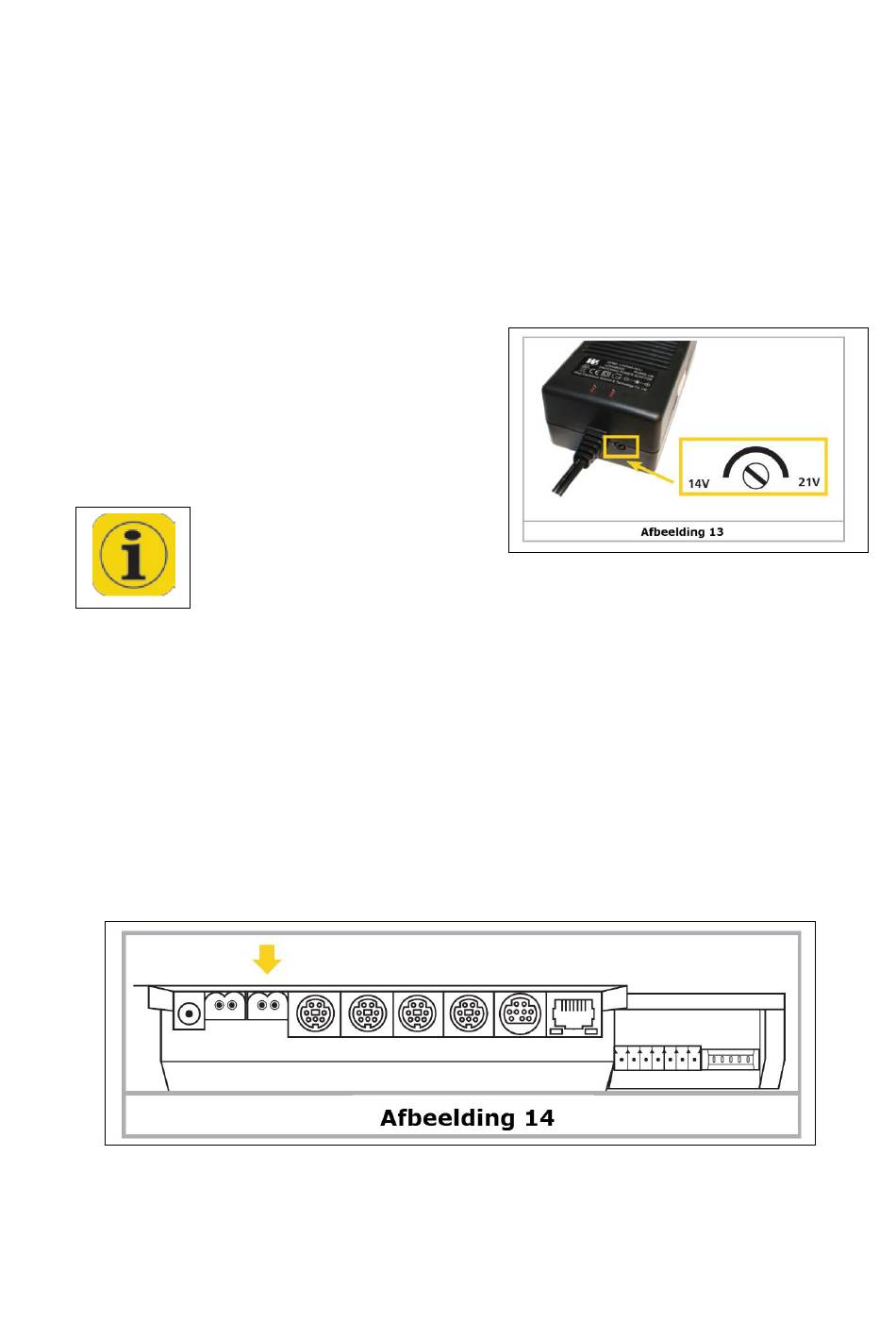

Hiervoor is er aan de voorzijde van de voeding een kleine ronde opening , waarin U met een
kleine platte schroevendraaier de spanning kan instellen .
Links aanslag :
Rechts aanslag :
8.2.2. Aanbevolen spanningsuitgangen
Afhankelijk van de schaal grootte van uw modelbaan zijn volgende aanbevelingen geldig :
Spoor N :
Spoor H0 2-rail (DCC) :
Spoor H0 3-rail :
Spoor 1 :
Spoor G :
De in de centrale ingebouwde stroommonitor toot U de respectievelijke spanning.
Hiermee kan U de spanning juist instellen. De stroommonitor zal in het hoofdstuk
23 verder voorgesteld worden.
Wij raden U volgende procedure aan:
8.3. Spooraansluiting
De spooraansluiting gebeurt via een 2-polige (groene) stekker, zorg steeds voor een aansluit
snoer van voldoende dikte. Wij raden U leidingen aan met een doorsnede van 1,5 mm² (beter
is 2,5 mm²).
Bij grotere modelbanen raden we bijkomende aansluitingen aan om de twee meter.
De ECoS gebruikt een "H4-Brucke" (elektronische schakeling voor gelijkrichting) voor de
aansturing van het spoor. Daarom heeft de ECoS in tegenstelling met oudere Märklin®
centrales geen gemeenschappelijke "Massa".
Toch is het bij bestaande 3-rail banen met verschillende stroom blokken (Boosterblokken)
zinvol om een gemeenschappelijke massa te gebruiken (normaal de buiten geleider).
ongeveer 14,5 V
ongeveer 21,5 V
15V – 16V
16V – 18V
18V – 20V
18V – 21V
20V – 21V
Start uw centrale.
Open het scherm met de
stroommonitor.
Draai aan de instelschroef tot U de
gewenste spanning bereikt hebt.
