6 Assemblaggio del tosaerba
► Collegare la spina di alimentazione del
tosaerba a una prolunga,
► Inserire la spina di alimentazione del cavo di
prolunga in una presa facilmente accessibile.
► Se durante il taglio l'erba tagliata deve essere
raccolta nel cesto di raccolta dell'erba, aggan‐
ciare il cesto di raccolta dell'erba,
► Se durante il taglio l'erba tagliata deve essere
espulsa posteriormente, sganciare il cesto di
raccolta dell'erba,
► Regolare l'altezza di taglio,
► Controllare gli elementi di comando,
► Se non è possibile eseguire i passaggi
descritti: non utilizzare il tosaerba e rivolgersi
a un rivenditore specializzato STIHL.
6
Assemblaggio del tosaerba
6.1
Montaggio del manubrio
► Spegnere il tosaerba.
► Togliere la frizione del cavo di prolunga dalla
spina di alimentazione del tosaerba.
► Posizionare il tosaerba su una superficie
piana.

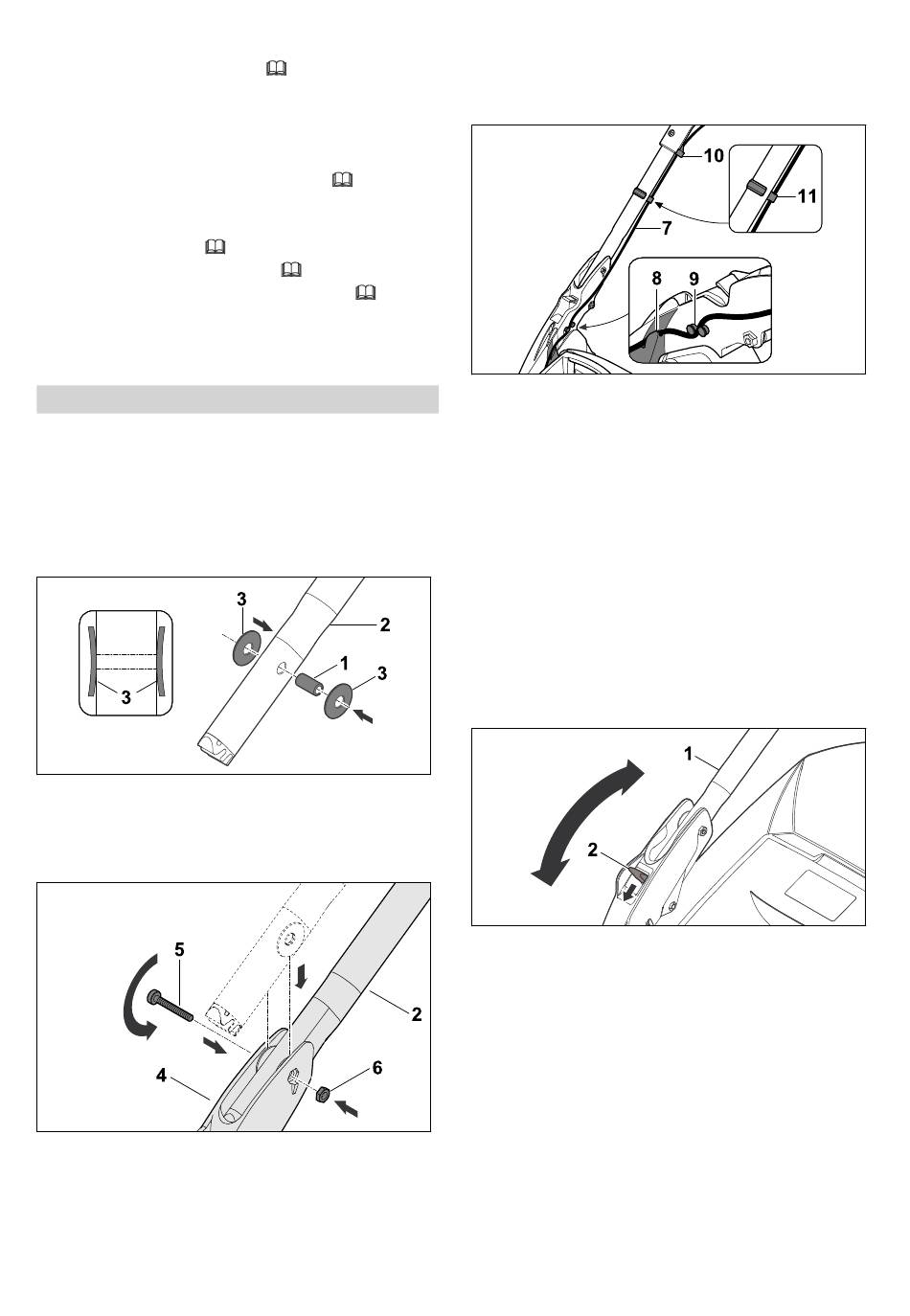

► Premere il manicotto (1) negli alesaggi sulla
parte superiore del manubrio (2).
► Inserire le molle a tazza (3) con la convessità
rivolta verso l'interno sul manicotto (1).
► Inserire la parte superiore del manubrio (2)
nella console manubrio (4).
► Inserire la vite (5) attraverso gli alesaggi nella
console manubrio (4) e inserire il manicotto
nella parte superiore del manubrio (2).
0478-121-9926-A
7.
6.3.3.
6.3.4.
10.2.
9.
► Inserire il dado (6) nella cavità nella console
manubrio (4).
► Serrare la vite (5).
► Inserire il cavo (7) nella guida (8) e spingerlo
nei supporti (9 e 10).
► Fissare il cavo (7) con la fascetta ferma‐
cavo (11) sul manubrio.
Il manubrio non deve essere smontato di nuovo.
6.2
Apertura e chiusura del manu‐
brio
6.2.1
Regolazione del manubrio
► Spegnere il tosaerba.
► Togliere la frizione del cavo di prolunga dalla
spina di alimentazione del tosaerba.
► Posizionare il tosaerba su una superficie
piana.
► Mantenere fermo il manubrio (1).
► Spingere la leva (2) verso il basso e mante‐
nerla in questa posizione.
► Regolare il manubrio (1) nella posizione desi‐
derata.
► Rilasciare la leva (2) e assicurarsi che il manu‐
brio si innesti di nuovo perfettamente in posi‐
zione.
6.2.2
Chiusura del manubrio
Per un trasporto e rimessaggio a ingombro
minimo, è possibile chiudere il manubrio.
► Spegnere il tosaerba.
► Togliere la frizione del cavo di prolunga dalla
spina di alimentazione del tosaerba.
