français

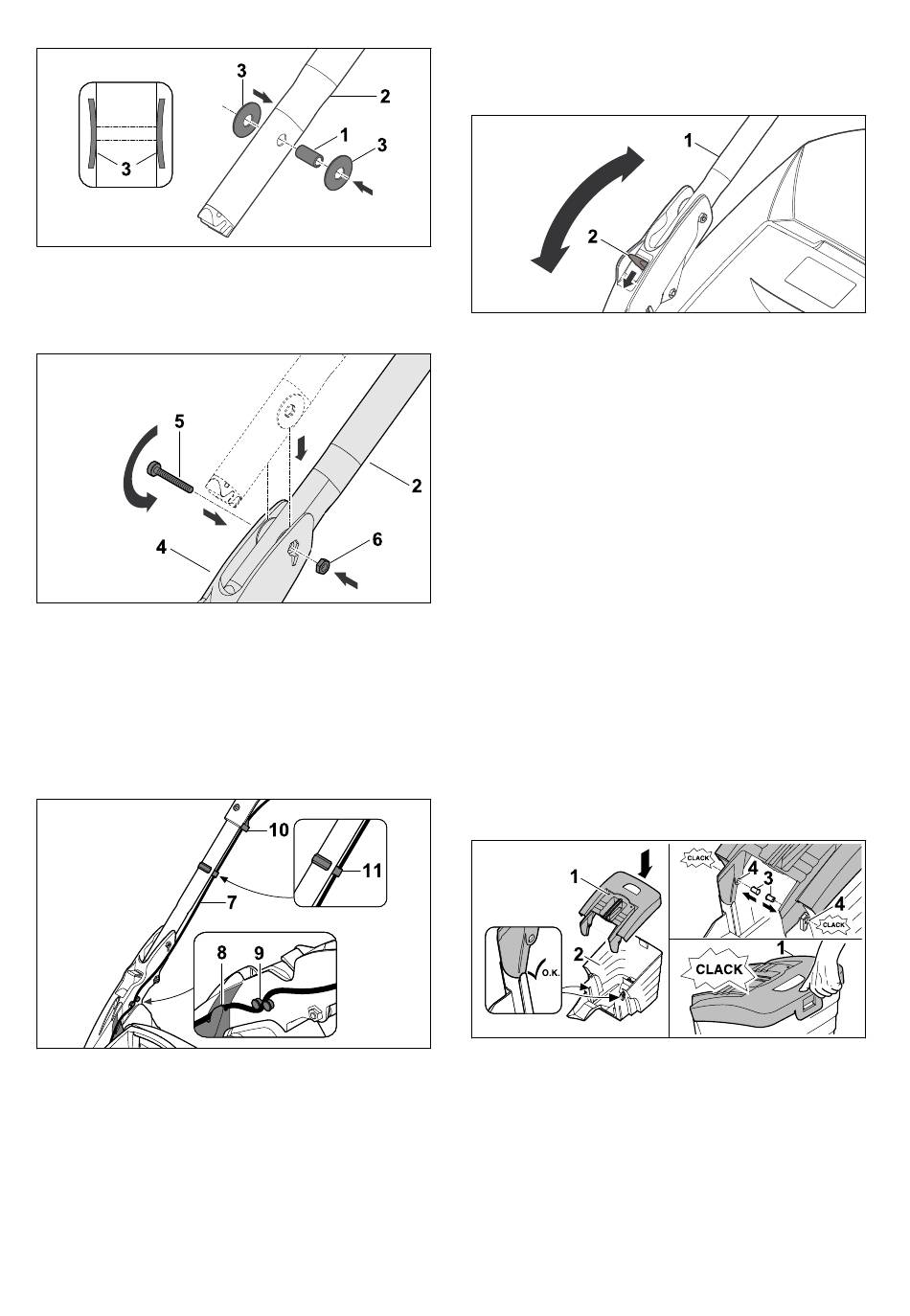

► Enfoncer la douille (1) dans les alésages de la
partie supérieure du guidon (2).
► Insérer sur la douille (1) les deux rondelles
Belleville (3), côté bombé vers l'intérieur.
► Guider la partie supérieure du guidon (2) dans
la console du guidon (4).
► Insérer la vis (5) à travers les alésages de la
console du guidon (4) et la douille dans la par‐
tie supérieure du guidon (2).
► Placer l'écrou (6) dans la découpe située dans
la console du guidon (4).
► Serrer à fond la vis (5).
► Placer le câble (7) dans le guide (8) et le
pousser dans les supports (9 et 10).
► Fixer le câble (7) sur le guidon à l'aide du col‐
lier de câble (11).
Il ne faut plus démonter le guidon.
6.2
Dépliage et pliage du guidon
6.2.1
Réglage du guidon
► Éteindre la tondeuse.
48
6 Assemblage de la tondeuse à gazon
► Débrancher la prise de rallonge électrique de
la fiche secteur de la tondeuse.
► Placer la tondeuse sur une surface plane.
► Maintenir le guidon (1).
► Pousser le levier (2) vers le bas et le maintenir
dans cette position.
► Mettre le guidon (1) dans la position souhai‐
tée.
► Relâcher le levier (2) et veiller à ce que le gui‐
don s'enclenche complètement.
6.2.2
Pliage du guidon
Il est possible de replier le guidon pour un trans‐
port ou un rangement compacts de l'appareil.
► Éteindre la tondeuse.
► Débrancher la prise de rallonge électrique de
la fiche secteur de la tondeuse.
► Placer la tondeuse sur une surface plane.
► Maintenir le levier enfoncé.
► Replier le guidon vers l'avant.
6.3
Assemblage, accrochage et
décrochage du bac de ramas‐
sage
6.3.1
Assemblage du bac de ramassage
► Placer la partie supérieure du bac de ramas‐
sage (1) sur la partie inférieure du bac de
ramassage (2).
► Insérer les goujons (3) dans les ouvertures (4)
de l'intérieur.
Les goujons s'enclenchent de manière audi‐
ble.
