6 Sastavljanje kosilice
► Umetnite maticu (6) u utor na upravljačkoj
konzoli (4).
► Čvrsto stegnite vijak (5).

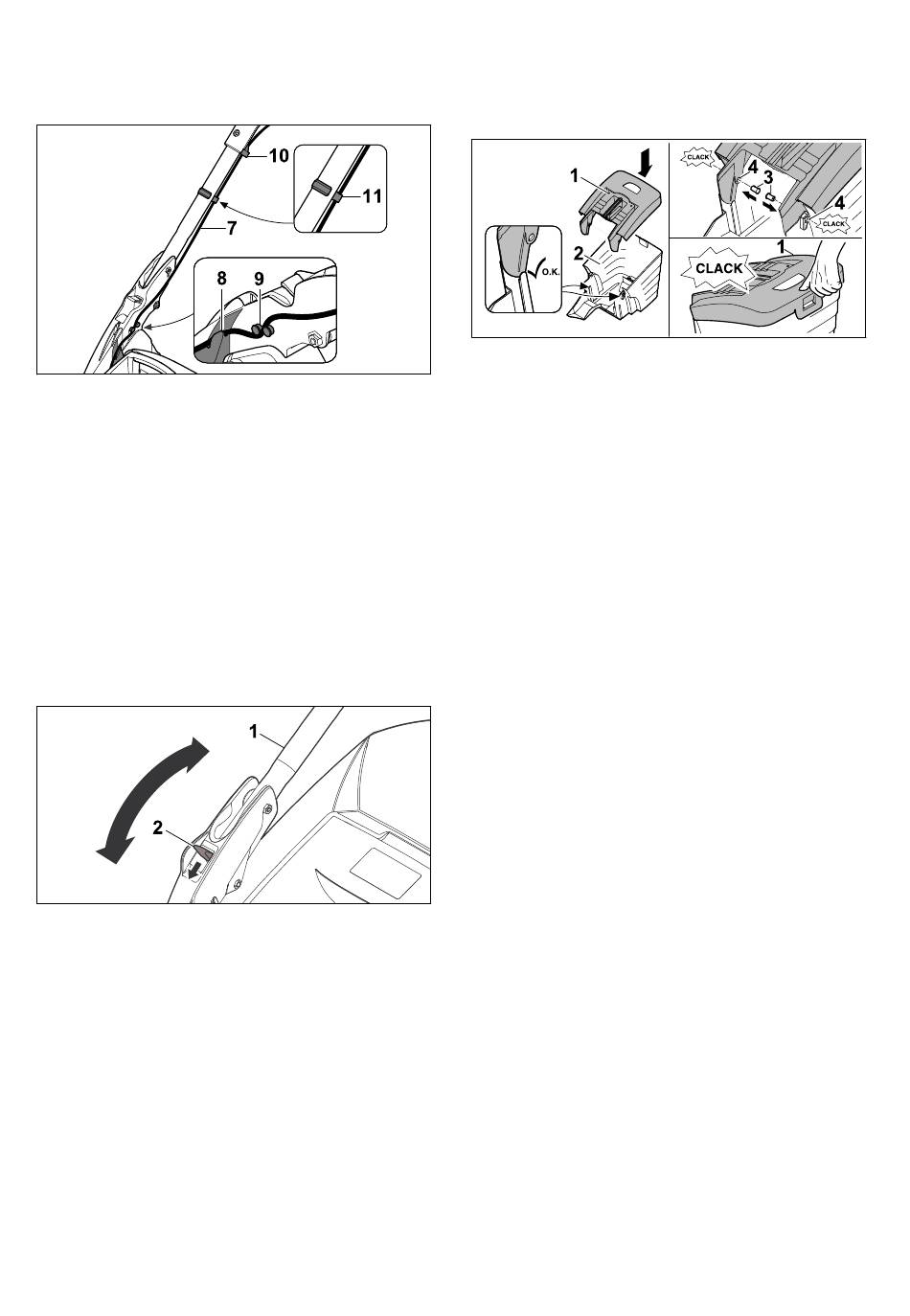

► Položite kabel (7) u vodilicu (8) i pritisnite u
držače (9 i 10).
► Pričvrstite kabel (7) držačem kabela (11) na
upravljač.
Upravljač nije potrebno ponovno demontirati.
6.2
Rasklapanje i sklapanje uprav‐
ljača
6.2.1
Namještanje upravljača
► Isključite kosilicu.
► Izvucite spojku produžnog kabela iz mrežnog
utikača kosilice.
► Postavite kosilicu na ravnu površinu.
► Čvrsto držite upravljač (1).
► Pritisnite polugu (2) prema dolje i držite je.
► Upravljač (1) postavite u željeni položaj.
► Pustite polugu (2) i pazite na to da se uprav‐
ljač ponovno potpuno uklopi.
6.2.2
Sklapanje upravljača
Upravljač se može sklopiti radi uštede prostora
tijekom transporta ili skladištenja.
► Isključite kosilicu.
► Izvucite spojku produžnog kabela iz mrežnog
utikača kosilice.
► Postavite kosilicu na ravnu površinu.
► Pritisnite i držite polugu.
► Preklopite upravljač prema naprijed.
0478-121-9926-A
6.3
Montaža, vješanje i skidanje
košare za travu
6.3.1
Sastavljanje košare za travu
► Postavite gornji dio košare za travu (1) na
donji dio košare za travu (2).
► Pritisnite svornjake (3) iznutra kroz predviđene
otvore (4).
Svornjaci će se čujno uklopiti.
► Pritisnite gornji dio košare za travu (1) prema
dolje.
Gornji dio košare za travu čujno će se uklopiti.
6.3.2
Produžni vodovi
Ako se upotrebljava produžni vod, on mora imati
zaštitni vodič, a njegove žice ovisno o naponu i
duljini produžnog voda moraju imati najmanje
sljedeće poprečne presjeke:
Ako je nazivni napon na natpisnoj pločici 220 V
do 240 V:
– Duljina voda do 20 m: AWG 15 / 1,5 mm²
– Duljina voda 20 m do 50 m: AWG 13 /
2,5 mm²
Ako je nazivni napon na natpisnoj pločici 100 V
do 127 V:
– Duljina voda do 10 m: AWG 14 / 2,0 mm²
– Duljina voda od 10 m do 30 m: AWG 12 /
3,5 mm²
6.3.3
Vješanje košare za travu
► Isključite kosilicu.
► Izvucite spojku produžnog kabela iz mrežnog
utikača kosilice.
► Postavite kosilicu na ravnu površinu.
hrvatski
