6 Grasmaaier in elkaar zetten

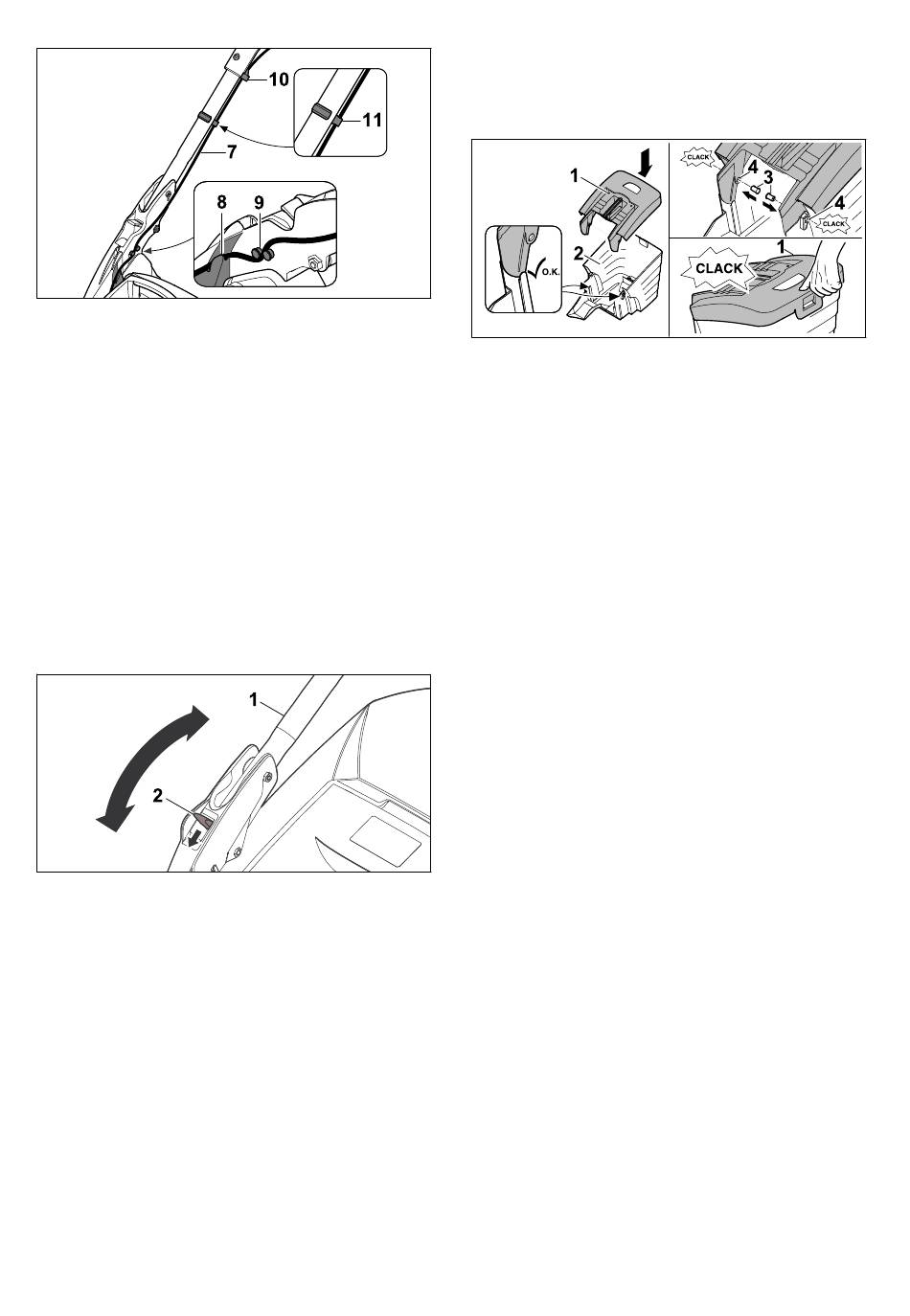

► Plaats de kabel (7) in de geleiding (8) en druk
deze in de houders (9 en 10).
► Bevestig de kabel (7) met de kabelclip (11)
aan de duwstang.
De duwstang moet niet weer worden gedemon‐
teerd.
6.2
Duwstang omhoog klappen en
inklappen
6.2.1
Duwstang instellen
► Schakel de grasmaaier uit.
► Trek de koppeling van de verlengkabel van de
stekker van de grasmaaier.
► Plaats de grasmaaier op een vlakke onder‐
grond.
► Houd de duwstang (1) vast.
► Druk de hendel (2) omlaag en houd deze vast.
► Zet de duwstang (1) in de gewenste positie.
► Laat de hendel (2) los en let erop dat de duw‐
stang weer volledig vastklikt.
6.2.2
Duwstang inklappen
De duwstang kan worden ingeklapt om de gras‐
maaier ruimtebesparend te vervoeren of op te
slaan.
► Schakel de grasmaaier uit.
► Trek de koppeling van de verlengkabel van de
stekker van de grasmaaier.
► Plaats de grasmaaier op een vlakke onder‐
grond.
► Houder de hendel ingedrukt.
► Klap de duwstang naar voren.
0478-121-9926-A
6.3
Grasopvangbox in elkaar zet‐
ten, vasthaken en loshaken
6.3.1
Grasopvangbox in elkaar zetten
► Plaats het bovenstuk van de grasopvang‐
box (1) op het onderstuk van de grasopvang‐
box (2).
► Druk de pennen (3) van binnen door de ope‐
ningen (4).
De pennen klikken hoorbaar vast.
► Duw het bovenstuk van de grasopvangbox (1)
omlaag.
Het bovenstuk van de grasopvangbox klikt
hoorbaar vast.
6.3.2
Verlengkabels
Als gebruik wordt gemaakt van een verlengka‐
bel, moet deze voorzien zijn van een aardedraad
en de aders, afhankelijk van de spanning en de
lengte van de verlengkabel, moeten minimaal de
volgende doorsnede hebben:
Als de nominale spanning op het typeplaatje
220 V tot 240 V bedraagt:
– Kabellengte tot 20 m: AWG 15/1,5 mm²
– Kabellengte 20 m tot 50 m: AWG 13/2,5 mm²
Als de nominale spanning op het typeplaatje
100 V tot 127 V bedraagt:
– Kabellengte tot 10 m: AWG 14/2,0 mm²
– Kabellengte 10 m tot 30 m: AWG 12/3,5 mm²
6.3.3
Grasopvangbox vasthaken
► Schakel de grasmaaier uit.
► Trek de koppeling van de verlengkabel van de
stekker van de grasmaaier.
► Plaats de grasmaaier op een vlakke onder‐
grond.
Nederlands
257
