puede realizar porque se ha asegurado el acceso al eje motor desde el exterior y porque se ha previsto una ranura de arrastre en el extremo del
eje motor. Proceda de la siguiente manera:
1. quitar la tapa del hueco técnico (Fig.1 Cara A);
2. levantar la cobertura de goma del tapón de acceso al eje motor (Fig. 23);
3. utilizando una llave hexagonal de 10 mm, quitar el tapón de acceso al eje motor (Fig. 23);
4. introducir un destornillador de punta plana en la traza del eje motor y maniobrar en los 2 sentidos de rotación (Fig. 23);
5. si la rotación está libre, el sistema puede ponerse en marcha después de volver a montar el tapón y la cobertura que se han quitado;
6. si el bloqueo de la rotación no se puede quitar manualmente, llamar al centro de asistencia.
10.5 - Vaso de expansión
Véase el apartado 1.2 para las operaciones de control y regulación de la presión de aire en el vaso de expansión y para sustituirlo en caso de rotura.
Para tener acceso a la válvula del vaso de expansión, proceder de la manera siguiente:
1. quitar la puerta de acceso al hueco para el mantenimiento extraordinario (Fig.1 Cara F) liberando los 2 tornillos de cierre con el utensilio adicional.
Se recomienda no quitar completamente los tornillos con el fin de utilizarlos para extraer la puerta misma. Asegurarse de que no se caigan los
tornillos dentro del sistema una vez quitada la puerta (Fig. 24);
2. extraer el capuchón de goma de la válvula del vaso de expansión (Fig. 24);
3. actuar en la válvula en función de las indicaciones del apartado 1.2 (Fig. 24);
4. volver la colocar el capuchón de goma (Fig. 24);
5. volver a colocar la puerta y apretar los 2 tornillos (Fig. 24).
10.6 - Sustitución de la batería de la pantalla
Seguir los pasos siguientes:
1. Soltar los 4 tornillos de los ángulos de la pantalla con la
herramienta en dotación o, como alternativa, una llave hexagonal
de 2 mm;
ESPAÑOL

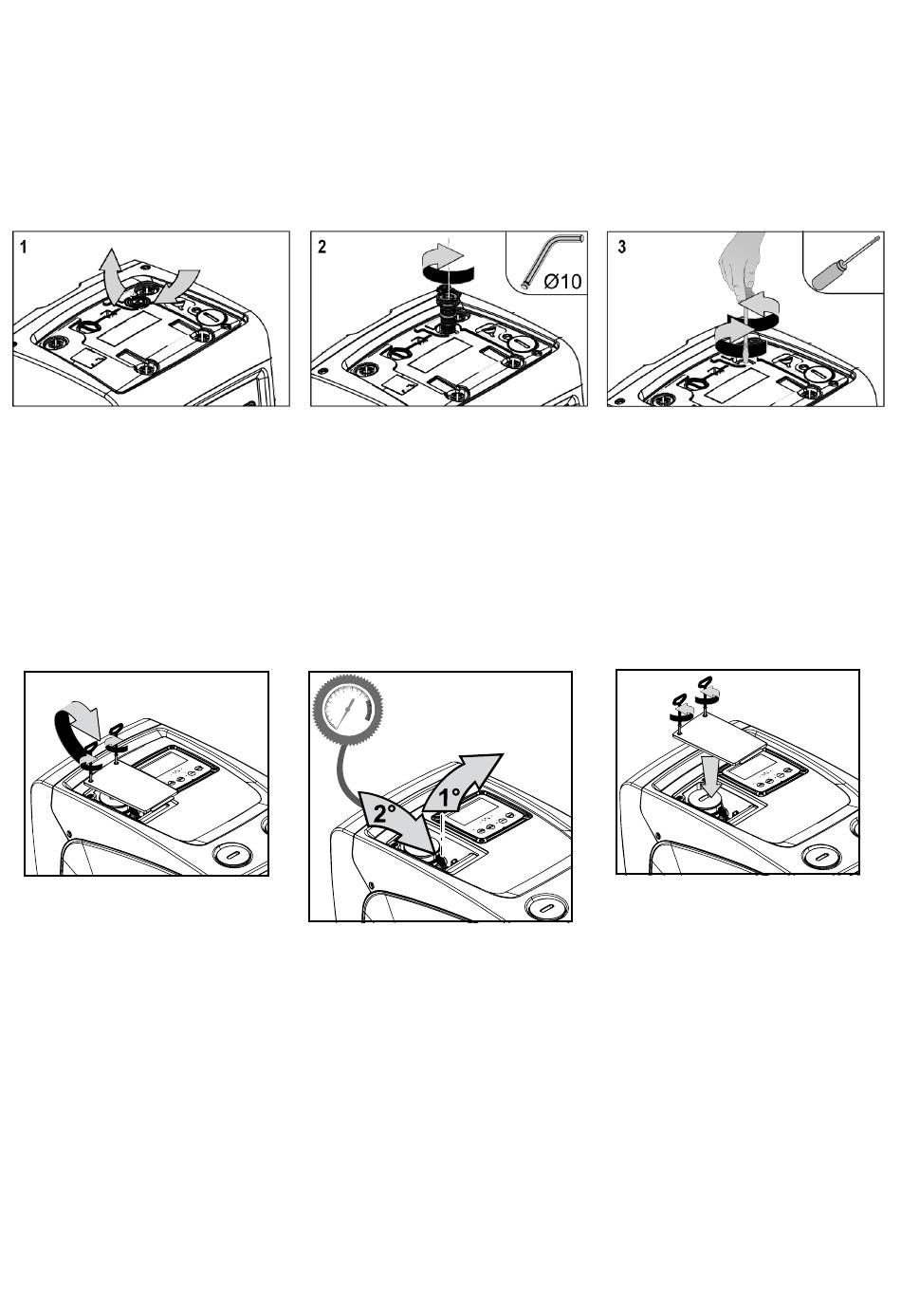

Figura 23
5. Sustituir la batería de la tarjeta de la pantalla (batería de litio tipo
CR1225 de 3 V);
6. Volver a montar la tarjeta dentro de la base y volver a colocar la
tapar;
7. Volver a conectar la pantalla al cable de transmisión de señal;
188
Figura 24
