5.4

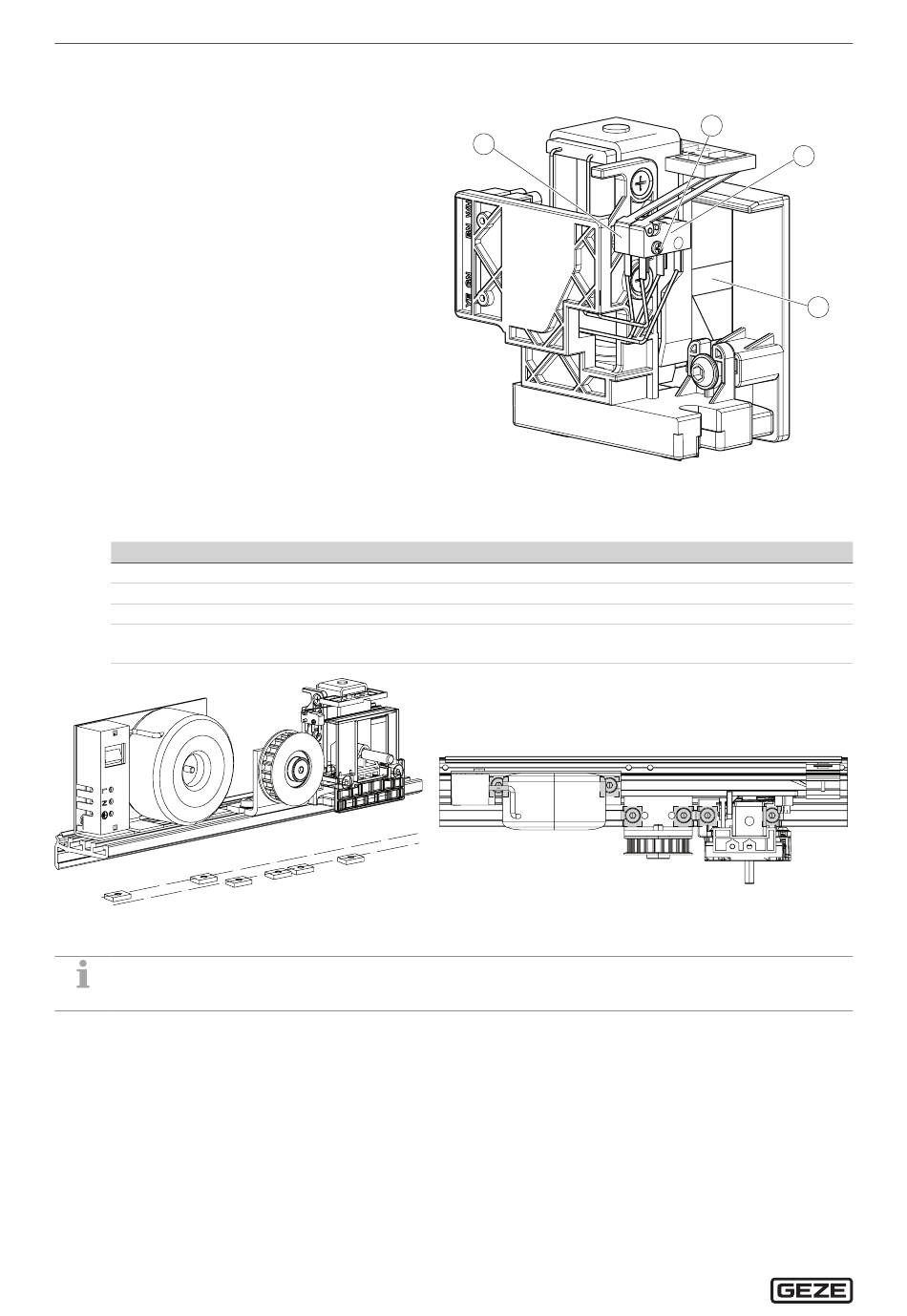

Contact op de tandriemvergrendeling (optie) aansluiten
Schroeven (4) op de terugmeldschakelaar (2)
X
van de tandriemvergrendeling verwijderen.
Alarmcontactschakelaar (3) op de terugmeld-
X
schakelaar (2) plaatsen.
Beide schakelaars met de langere schroef (4) uit
X
de uitbreidingsset aan de tandriemvergrende-
ling bevestigen.
Kabel tandriemvergrendeling aansluiten.
X
Schakelvlag van de alarmcontactschakelaar
X
indien nodig inkorten.
5.5
Moduledrager links monteren
Moduledrager links volgens de tekening monteren.
X
Tekening-nr.
70518-1-0105
70518-1-0106
70518-1-0107
70518-1-0108
Moduledrager links met vergrendeling
De hier getoonde moduledrager is als voorbeeld gekozen. De inbouwmaten van de door u gebruikte module-
dragers vindt u in de betreffende tekening van het component (zie hierboven).
Geleidebokje in de moduledrager schuiven.
X
Componenten met de daarvoor voorziene schroeven volgens de tekening monteren.
X
à Aanhaalmoment omkeerrol 15 Nm
à Aanhaalmoment resterende componenten 10 Nm
10
Naam
Moduledrager links dubbele vleugel
Moduledrager links dubbele vleugel met vergrendeling
Moduledrager links 1-vlg. zonder vergrendeling, links- en rechtssluitend
Moduledrager links 1-vlg. rechtssluitend met vergrendeling (bij linkssluitend zit de
vergrendeling op de rechter moduledrager)
