Voormontage

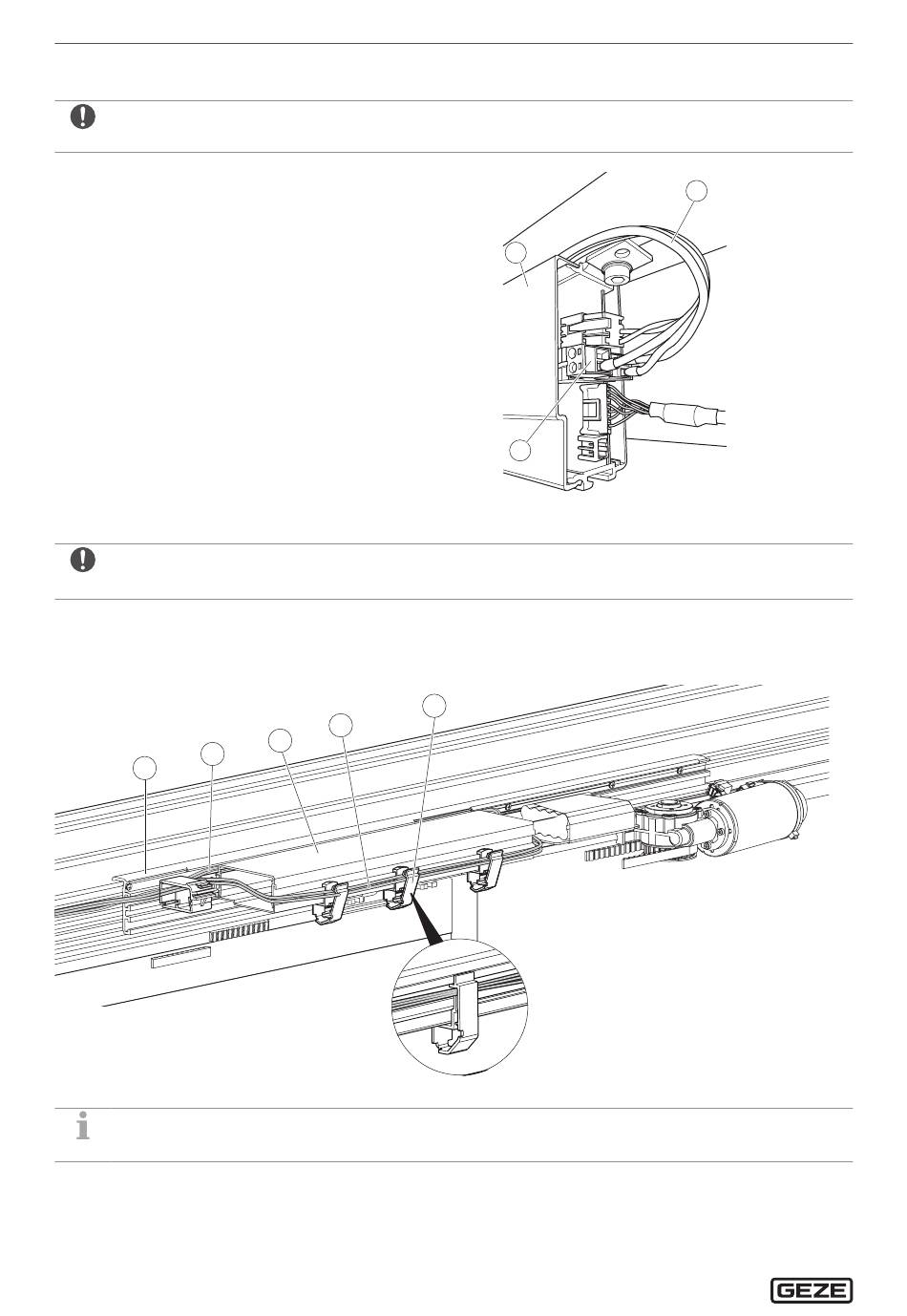

5. 1 0 Transformator en besturing verbinden
Let erop dat de kabel zo gelegd en beveiligd wordt, dat deze als de kap erop wordt geschoven niet beklemd
X
raakt en niet in aanraking kan komen met bewegende componenten.
Drieaderige transformator-kabel (1) afkor-
X
ten.
Aan beide uiteinden strippen en geïsoleer-
X
de adereindhulzen aanbrengen.
Aan besturingszijde (2) de beide stekkers (3)
X
aanbrengen.
Stekker (3) op de besturing (2) insteken.
X
Let op het aansluiten van de aarding!
X
Verwissel de aders niet!
X
Kabelhouder DCU (4) aan de besturing bevestigen.
X
Transformator-kabel (1) tussen besturing (2) en moduledrager (5) geleiden.
X
1
5
* Als alternatief kan de transformator-kabel (1) ook aan de besturing (2) voor bevestigd worden.
14
4
1*
2
2
3
