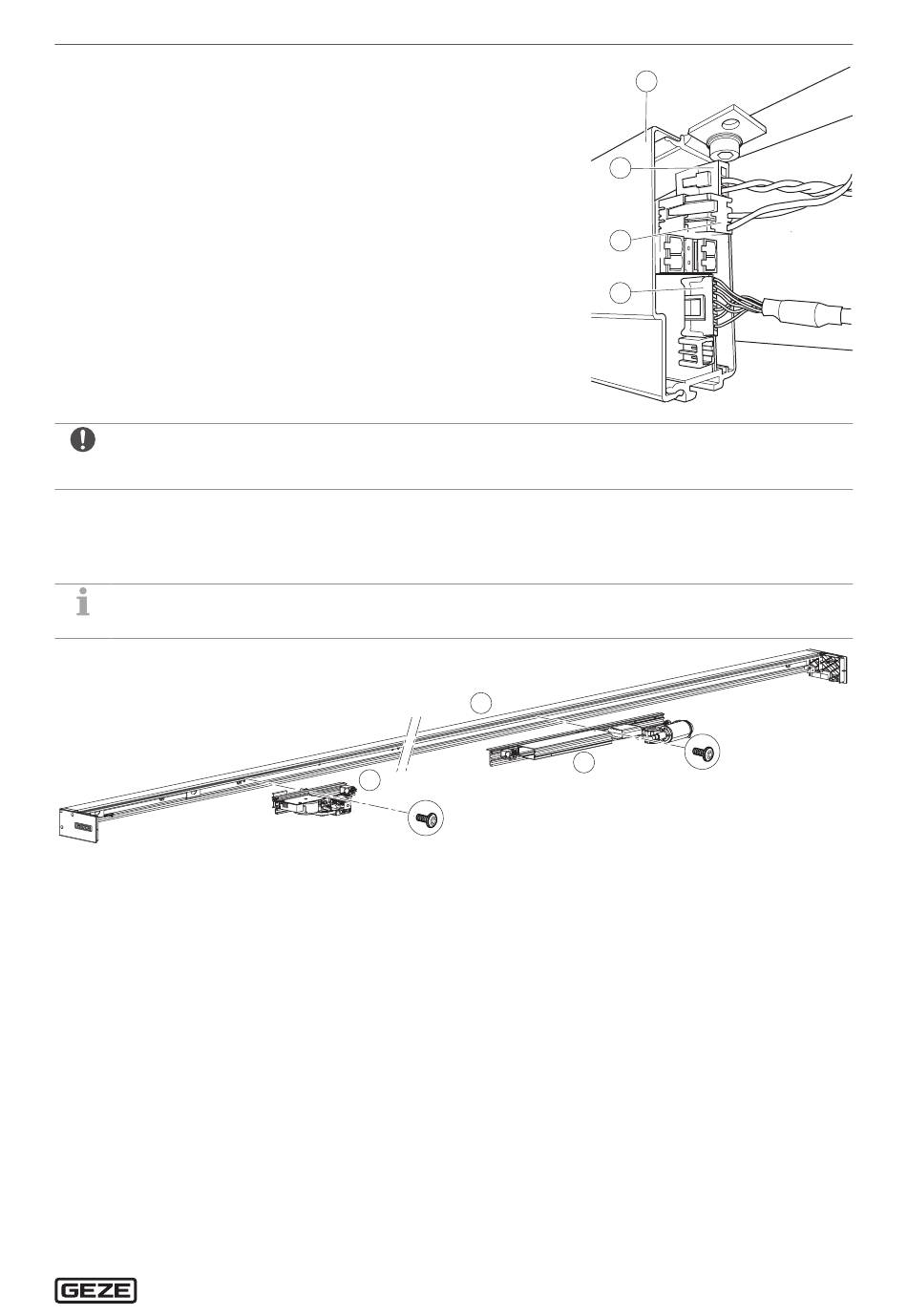

Leg de kabel van de encoder (2), de motoraan-
X
sluitkabel (3) en de motoraansluitkabel van de
tweede motor (1) naar de besturing.
Stekker in besturing (4) steken.
X
Sluit de accukabel nog niet aan op de besturing.
De verbinding van oplaadbare batterij naar besturing wordt pas bij de productietest en bij de inbedrijfstelling
gemaakt.
5.9
Voorgemonteerde moduledrager, links en rechts voorpositioneren
Voorgemonteerde moduledrager, links (2) en rechts (3) beiden met een schroef aan de looprail (1) fixeren.
X
Aanbeveling:
Positie van de moduledragers, links (2) en rechts (3) op de looprail (1) markeren.
X
1
2
4
1
3
2
3
Voormontage
