ECdrive T2 Productserie
1-vleugelige aandrijvingen
lange aandrijvingen

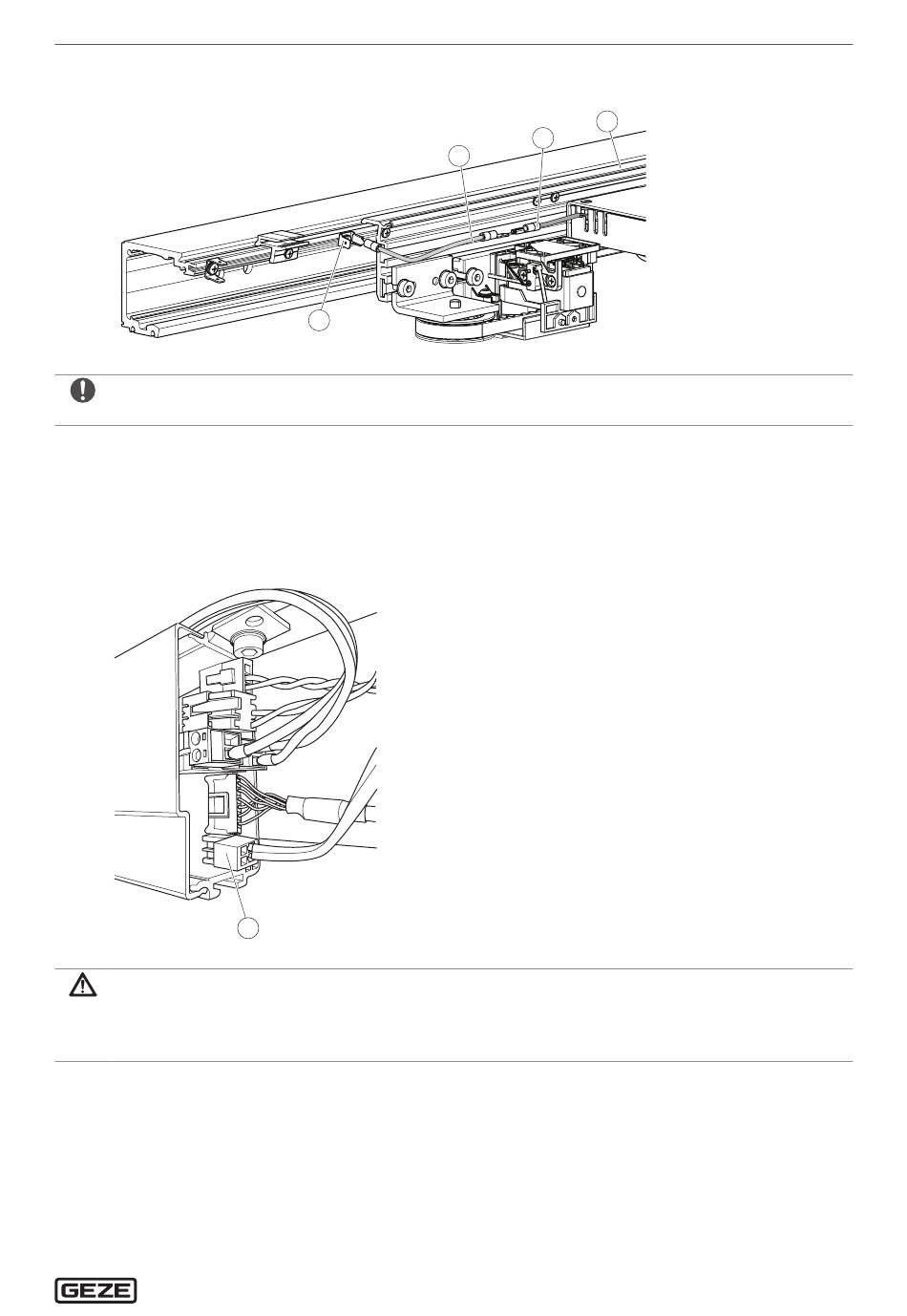

Bij langere aandrijvingen is verder een aardingspunt naast de moduledrager (7) nodig (zie aandrijvingstekening).
Vlakke apparaatstekker (1) in horizontale uitlijning monteren (3,5 Nm).
X
Verlengingsleiding (5) met transformator-kabel (4) verbinden.
X
Verlengingsleiding met vlakke apparaatstekker (1) verbinden.
X
5. 1 3 Accu en besturing verbinden
PAS OP!
Gevaar voor letsel door stoten en beknellen!
Bij ingestoken accu-kabel (1) kan het riemwiel aan de transmissiemotor plotseling bewegen.
Niet in het gebied van beweegbare delen grijpen.
X
Controleren of de accu-kabel (1) lang genoeg is.
X
Evt. accu-verlengkabel op de accu-kabel steken.
X
Accu-kabel (1) naar de besturing leggen.
X
Stekker in besturing steken.
X
1
1
7
4
5
Voormontage
