Moduledrager rechts monteren

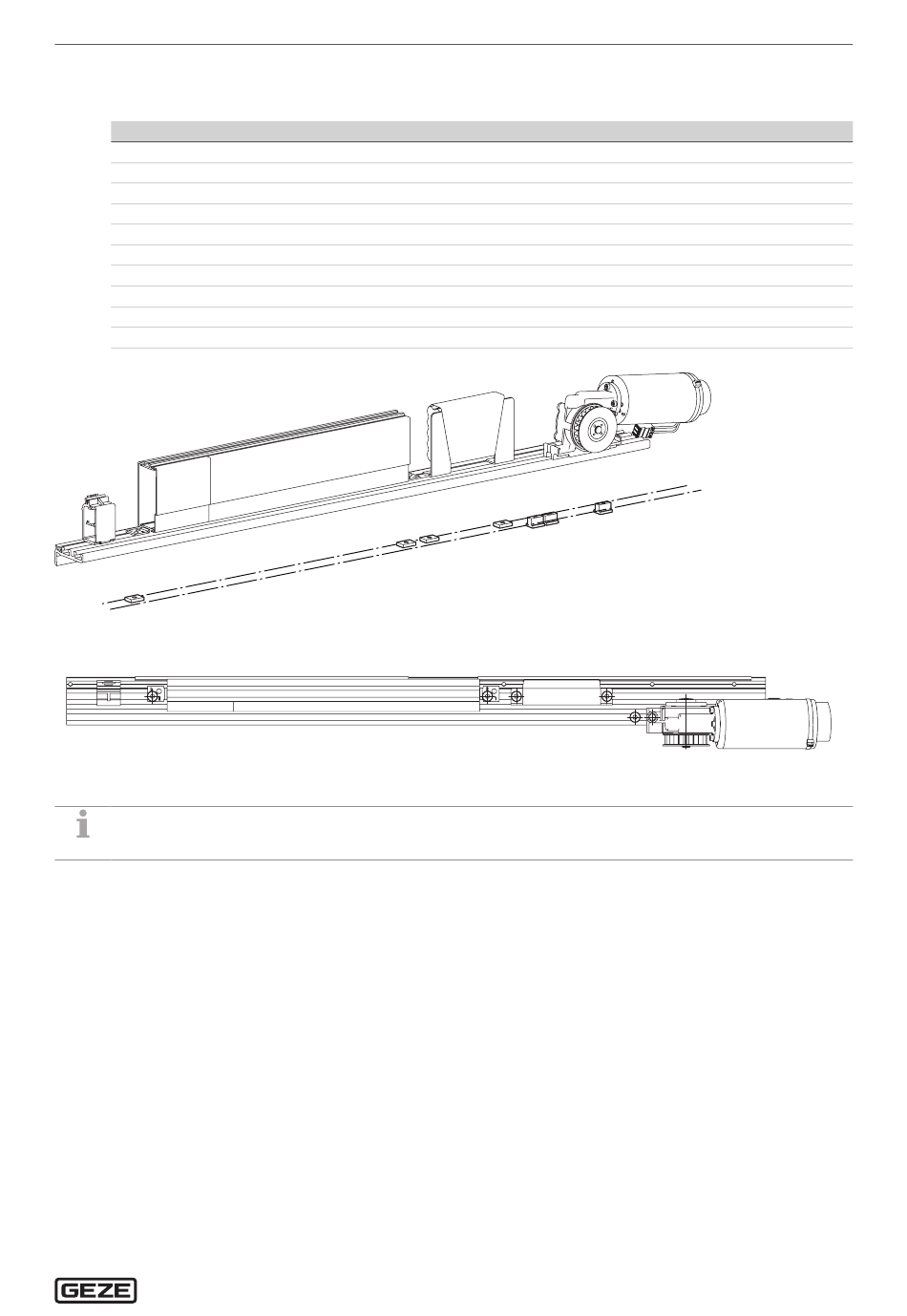

Moduledrager rechts volgens de tekening monteren.
X
Tekening-nr.
70518-1-0110
70518-1-0111
70518-1-0112
70518-1-0113
70518-1-0114
70518-1-0115
70518-1-0116
70518-1-0117
70518-1-0118
70518-1-0119
Moduledrager rechts, dubbele vleugel
De hier getoonde moduledrager is als voorbeeld gekozen. De inbouwmaten van de door u gebruikte module-
dragers vindt u in de betreffende tekening van het component (zie hierboven).
Geleidebokje in de moduledrager schuiven.
X
Componenten met de daarvoor voorziene schroeven volgens de tekening monteren.
X
à Aanhaalmoment van de componenten 10 Nm
Naam
Moduledrager rechts
Moduledrager rechts slechts 1-vlg. linkssluitend met vergrendeling
Moduledrager rechts FR
Moduledrager rechts FR slechts 1-vlg. linkssluitend met vergrendeling
Moduledrager rechts FR-DUO.
Moduledrager rechts FR-DUO slechts 1-vlg. linkssluitend met vergrendeling
Moduledrager rechts FR-LL
Moduledrager rechts FR-LL slechts 1-vlg. linkssluitend met vergrendeling
Moduledrager rechts FR-RWS
Moduledrager rechts FR-RWS slechts 1-vlg. linkssluitend met vergrendeling
Voormontage
