Voormontage

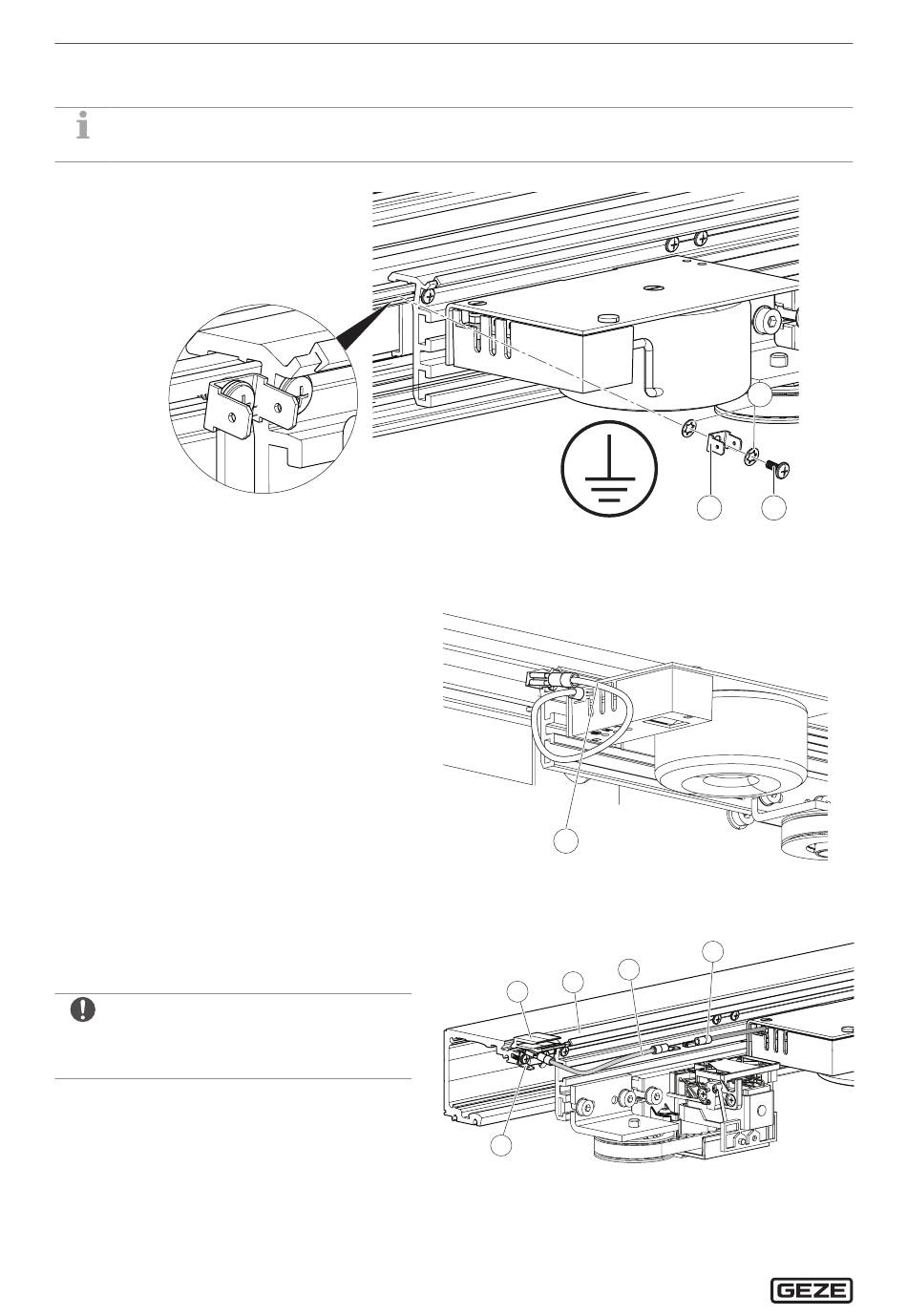

5. 1 2 Aardingsaansluiting looprail aanbrengen
Exacte informatie over de positionering van de afzonderlijke componenten kunt u vinden in de aandrijvingstekening.
Dubbele vleugelaandrijvingen
Onafhankelijk van de aandrijvingslengte altijd 2 aardingspunten naast de moduledrager links (zie afbeelding) en
aan het looprailuiteinde monteren (zie aandrijvingstekening):
Vlakke apparaatstekker (1) met meegeleverde schroef (2) en tandschijven (3) aan de looprail schroeven (draai-
X
moment 3,5 Nm).
Aardingsleiding (4) van de transformator met
X
vlakke apparaatstekker verbinden.
1-vleugelige aandrijvingen
korte aandrijvingen
Vlakke apparaatstekker (1) gelijk met het
X
looprailuiteinde en 90° gedraaid monteren
(3,5 Nm).
Bij aandrijvingen zonder aandrijvingsver-
X
lengstuk erop letten dat een kaphouder
(6) tussen vlakke apparaatstekker (1) en
module-drager (7) past.
Verlengingsleiding (5) met transformator-ka-
X
bel (4) verbinden.
Verlengingsleiding met vlakke apparaatstek-
X
ker (1) verbinden.
16
4
5
7
6
1
ECdrive T2 Productserie
3
1
2
4
