Montagevoorbereiding

Bij de montagevoorbereiding wordt de aandrijfeenheid voorbereid voor de latere montage. Voor de uitvoering

van de voorbereiding van de montage is de actuele tekening van de aandrijving maatgevend. Alle bouwelemen-

ten moeten volgens de tekening van de aandrijving vastgelegd en gemonteerd worden.

7. 1

7. 1 . 1

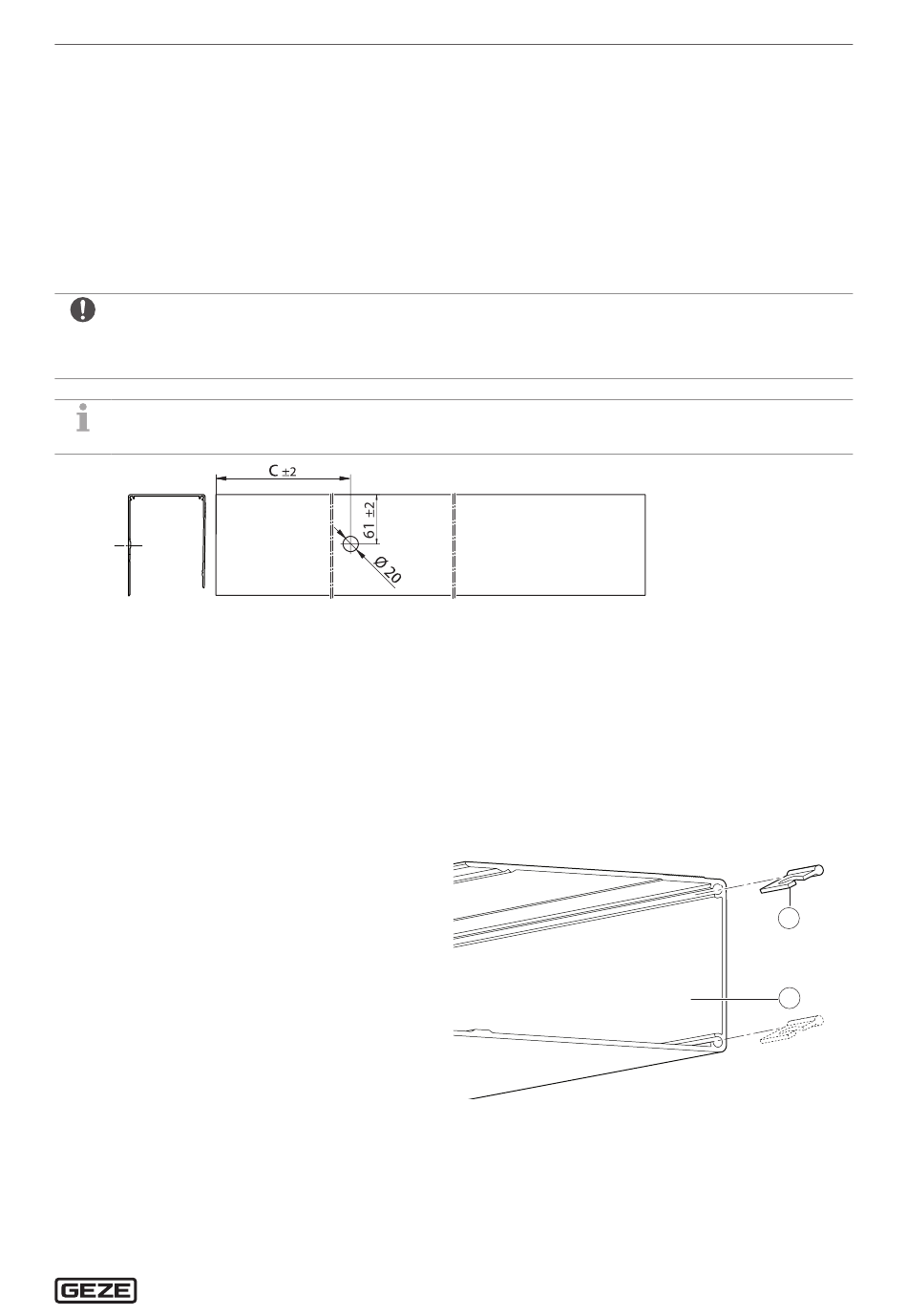

De tandriemvergrendeling beschikt over een vergrendelingspen, waarmee de tandriem handmatig ontgrendeld

c.q. vergrendeld kan worden. Voor deze vergrendelingspen moet op de kap een boorgat conform de volgende

tekening geboord worden.

De positie van het boorgat moet ter plekke gecontroleerd worden. Afhankelijk van de positionering van de aan-

drijfcomponenten kunnen hier kleine afwijkingen ontstaan.

GEZE raadt daarom aan om het boorgat pas op de bouwplaats te boren, als de exacte positie van de vergrende-

ling bekend is.

De afmetingen voor de maat C vindt u in de bewerkingstekening van de kap.

Boorgat met Ø 20 mm boren.

Boorgat afbramen.

7. 1 .2

Met de service-interface (optioneel) is een snelle toegang tot de besturing DCU1-NT mogelijk zonder de kap

te demonteren. Via de serviceadapter voor de serviceterminal ST220 of voor de Bluetooth interface naar

GEZEconnects is een snelle verbinding via een klinkerstekker mogelijk.

Om de bus van de service-interface op de kap aan te brengen, moet een boorgat op de kap geboord worden

volgens de volgende extra bedradingstekening.

7.2

Het kap-inhangstuk (1) in het bovenste of

onderste schroefkanaal van de kap (2) schuiven.
