3.2

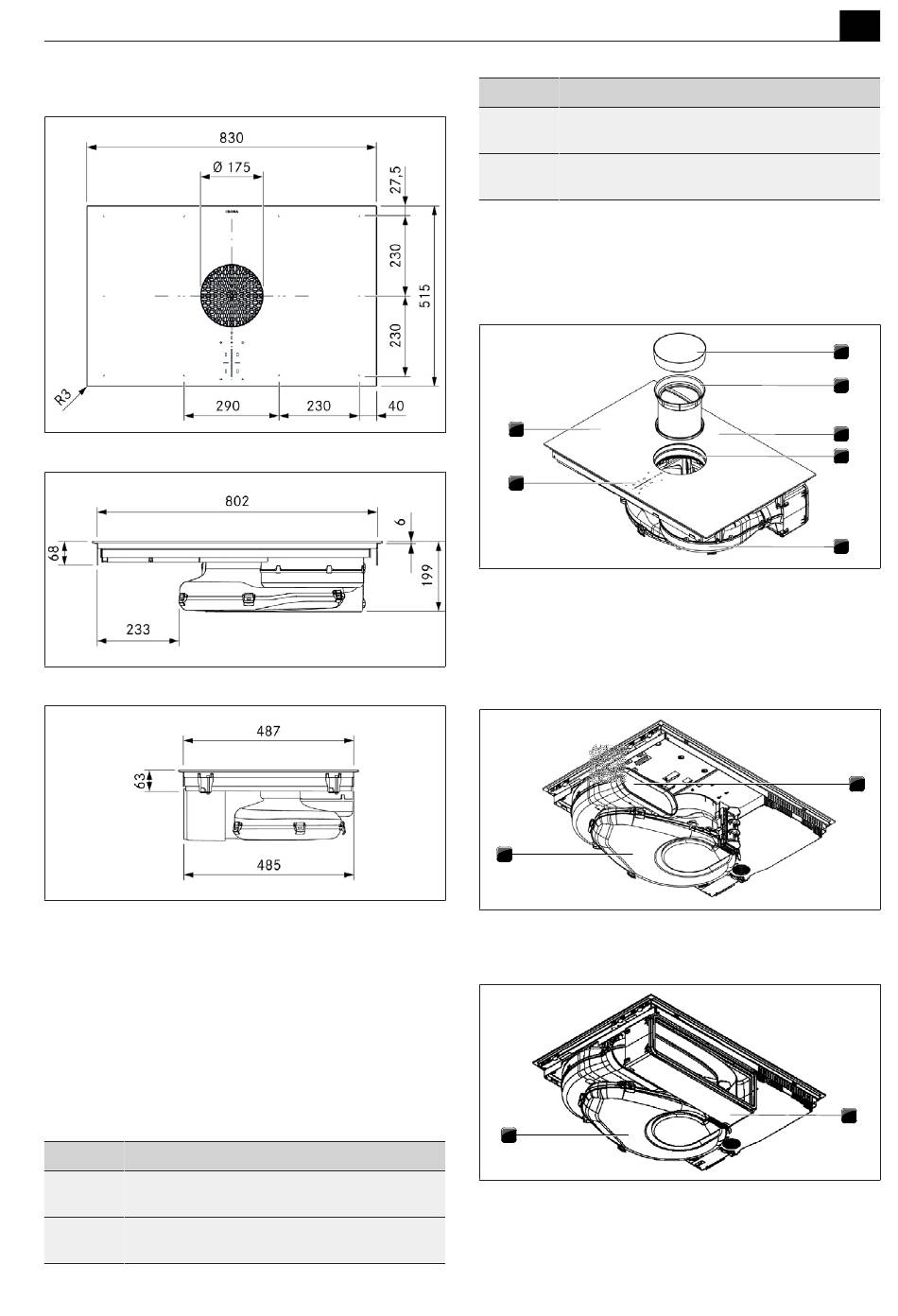

Toestelafmetingen PUXU2/R.
PUXU2/R toestelafmetingen bovenaanzicht
Afb. 3.4
Afb. 3.5
PUXU2/R toestelafmetingen vooraanzicht
PUXU2/R toestelafmetingen zijaanzicht
Afb. 3.6
4
Beschrijving van
het apparaat
u
Leef alle veiligheidsinstructies en waarschuwingen na
(zie zie "2 Veiligheid").
4.1
Typebeschrijving
Type
Lange benaming
PUXA2
X Pure oppervlakte-inductiekookveld met inge-
bouwde kookveldafzuiging - Luchtafvoer
PUXA2R
X Pure Rough oppervlakte-inductiekookveld met
ingebouwde kookveldafzuiging - Luchtafvoer
bora.com
Beschrijving van het apparaat
Type
Lange benaming
PUXU2
X Pure oppervlakte-inductiekookveld met inge-
bouwde kookveldafzuiging - Recirculatie
PUXU2R
X Pure Rough oppervlakte-inductiekookveld met
ingebouwde kookveldafzuiging - recirculatie
Typebeschrijving
Tab. 4.1
4.2
Systeembeschrijving
4.2.1
Opbouw
7
6
Afb. 4.1
Opbouw
[1] Instroomsproeier
[3] Kookveld
[5] Motor
[7] Kookzone (4x)
2
Afb. 4.2
Achteraanzicht luchtafvoervariant
[1] Uitblaasopening
2
Afb. 4.3
Achteraanzicht recirculatievariant
[1] Luchtreinigingsbox
NL
1
2
3
4
5
[2] Roestvrijstalen vetfilter
[4] Instroomopening
[6] Bedieningspaneel
[2] Luchtgeleidingsbehuizing
1
[2] Luchtgeleidingsbehuizing
1
