10.7
Keukenmeubel voor
recirculatie voorbereiden
10.7.1 Terugloop van recirculatielucht
uit keukenmeubel
Bij recirculatiesystemen moet er in de keukenmeubels
een terugstroomopening worden gemaakt om de
gereinigde lucht vanuit het keukenmeubel terug de
kamer in te leiden. De terugstroomopening kan worden
gemaakt door de plintlijst in te korten. U kunt ook een
lamellenplint gebruiken die beantwoordt aan de
minimale openingsdiameter.
u
Kort de plintlijst in de hoogte in of breng
overeenkomstige openingen in de plint aan.
u
De doorsnede van de terugstroomopening moet een
oppervlak van ≥ 500 cm² per kookveldafzuiging
hebben.
2

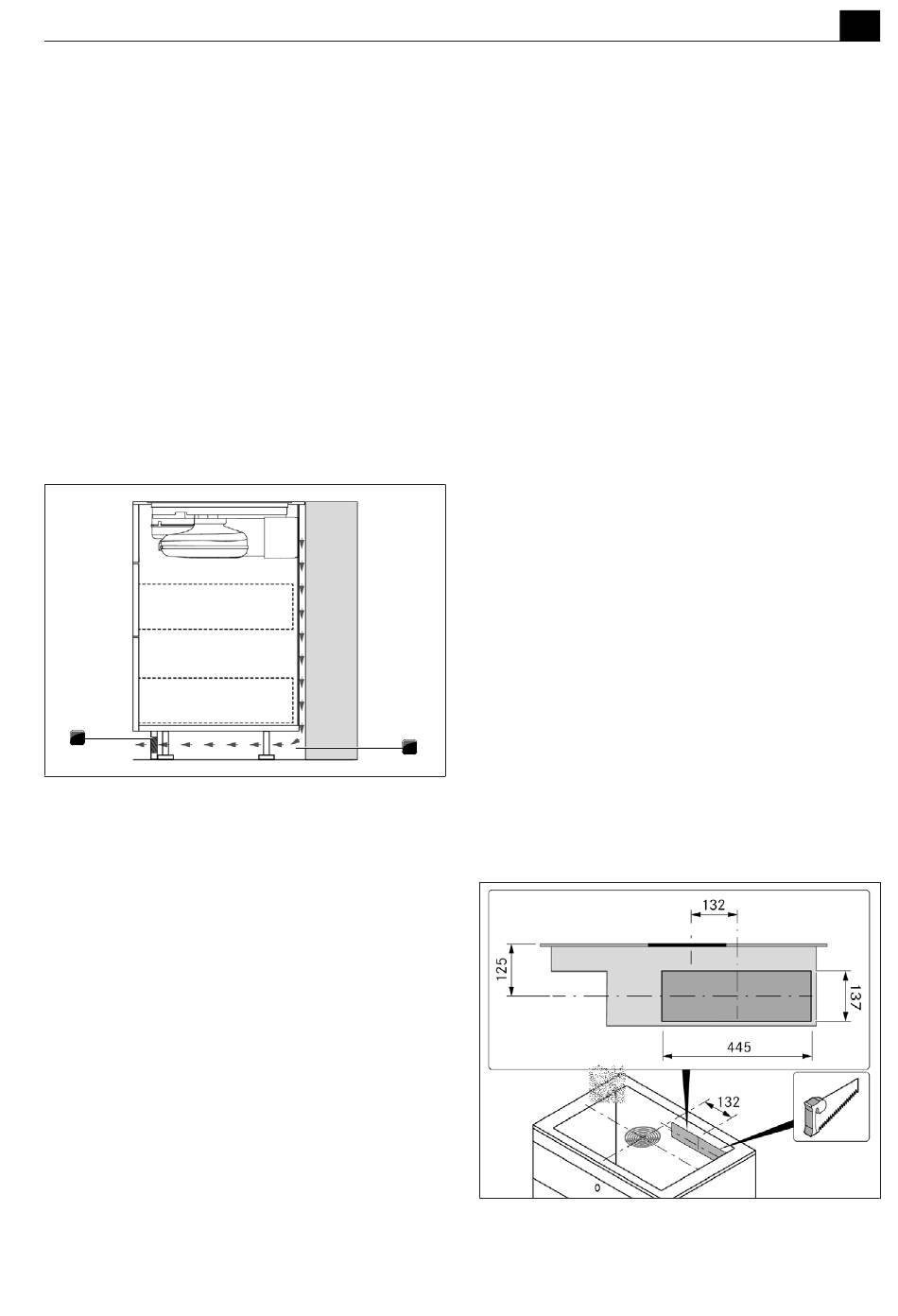

Afb. 10.10 Terugstroomopening in plintgedeelte
[1] Terugstroomopening in de
plintlijst ≥500 cm²
10.7.2 Montagevarianten A en B voor
recirculatiesystemen
Voor recirculatiesystemen zijn er 2 montagevarianten
mogelijk:
A: Onderkast met doorlopende achterwand
Doordat de luchtreinigingsbox aangesloten is op de
achterwand, wordt de recirculatielucht direct achter de
corpusachterwand geleid. De recirculatielucht komt
terug de kamer in via de terugstroomopening.
Voor de montage betekent dit:
T
Een tussenbodem onder het kookveld is niet vereist.
T
Voorzie een uitsparing in de achterwand van het
corpus.
bora.com
1
[2] Terugstromende recircula-
tielucht
B: Onderkast met tussenbodem onder het
kookveld
De recirculatielucht wordt in de vrije ruimte tussen het
werkblad en de tussenbodem geblazen (geen
aansluiting op de achterwand van de
luchtreinigingsbox). De recirculatielucht keert achter de
corpusachterwand en door de terugstroomopening
terug in de kamer.
Voor de montage betekent dit:
T
Een tussenbodem onder het kookveld is vereist.
T
Er moet geen uitsparing in de achterwand van het
corpus worden voorzien.
10.7.3 Keukenmeubels klaarmaken voor
montagevariant A
T
De onderkast moet een doorlopende achterwand
hebben, zodat de terugstromende recirculatielucht
niet in het voorste corpusdeel wordt geleid.
T
Voorzie een uitsparing in de achterwand.
T
Voor de terugstroomopening moet een minimale
afstand van 25 mm tussen de achterste corpuswand
en een aangrenzend meubelstuk of een kamerwand
worden aangehouden.
T
Een tussenbodem onder het kookveld is niet vereist.
Meubelachterwand aanpassen
u
Pas de achterwand aan de vereiste inbouwmaten
aan.
u
Verplaats indien nodig de achterwand.
u
Pas indien nodig de hoogte van de achterwand aan,
zodat het corpus naar voren toe is afgesloten.
u
Lijn de sjabloon uit met de meubelachterwand aan
de hand van de markeringen en specificaties.
u
Teken de achterwanduitsparing af.
u
Zaag de achterwanduitsparing uit.
Afb. 10.11 Achterwanduitsparing
