NL
Montage

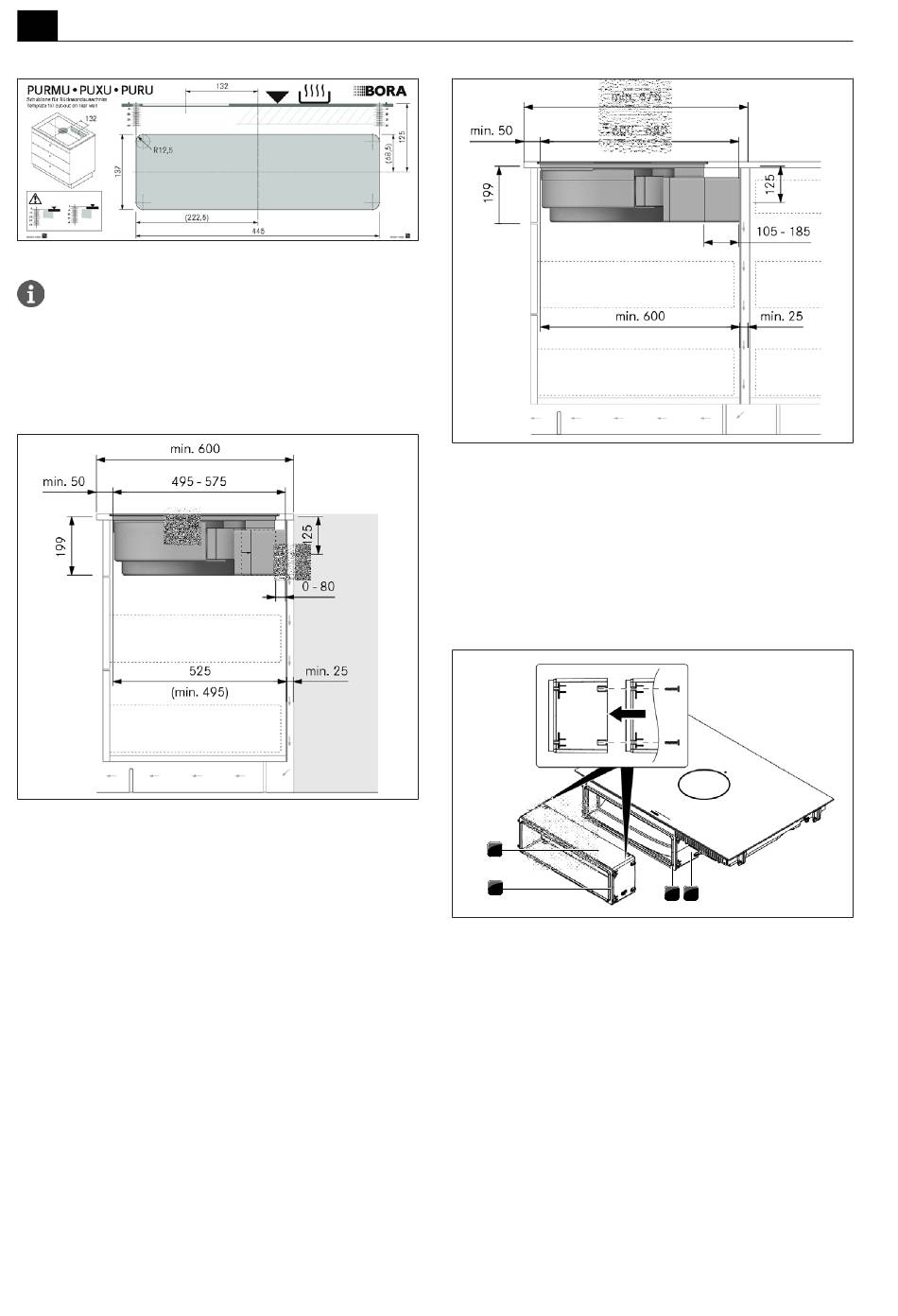

Afb. 10.12 Sjabloon voor achterwanduitsparing
Bij de plaatsing van het sjabloon moet rekening
worden gehouden met vlakinbouw en
opbouwmontage. 125 mm vanaf bovenkant
kookveld tot midden uitsparing.
10.7.4 Inbouwmaten montagevariant A
Afb. 10.13 Inbouwmaten bij recirculatie, montagevariant A
10.7.5 Telescopisch kanaal
luchtreinigingsbox verlengen
Het telescopische kanaal zorgt voor de
kanaalaansluiting op de achterwand van het corpus. De
afstand van maximaal 80 mm tussen het kookveld en de
achterwand van het corpus kunnen zo flexibel worden
overbrugd. Bij montagevariant A moet u vanaf een
werkbladdiepte van 675 mm het telescopische kanaal
verlengen met accessoire PULBTA (+ max. 105 mm).
38
Afb. 10.14 Inbouwmaten bij recirculatie - montagevariant
A, werkbladdiepte vanaf 675 mm
u
Verwijder de beschermfolie van de tape op het
telescopische kanaal.
u
Monteer het verlengstuk PULBTA op het
telescopische kanaal.
u
Verwijder de beschermfolie van de tape op het
verlengstuk PULBTA.
4
3
Afb. 10.15 Verlenging telescopisch kanaal
[1] Telescopisch kanaal
[3] Tape
10.7.6 Keukenmeubels klaarmaken voor
montagevariant B
T
Onder het kookveld moet u een tussenbodem
plaatsen.
T
De achterwand van het corpus moet bovenaan
aansluiten op de tussenbodem, zodat de
terugstromende recirculatielucht niet in het voorste
corpusdeel wordt geleid.
2
1
[2] Tape
[4] Verlengstuk PULBTA
