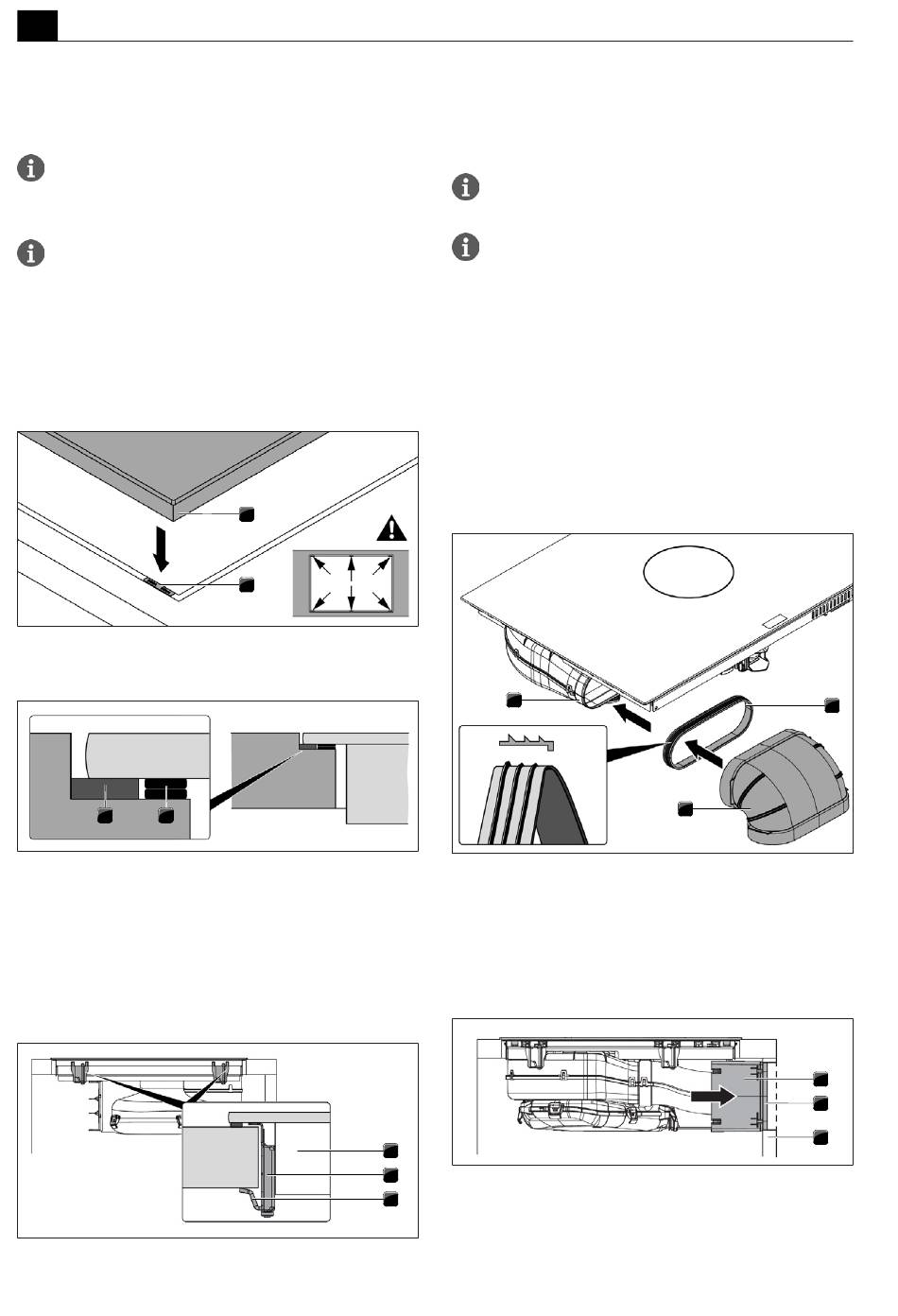

NL
Montage
u
Plaats het kookveld centraal in de
werkbladuitsparing.
u
Lijn het kookveld zorgvuldig uit.
Controleer of de afdichtingsband van het
kookveld op het werkblad ligt bij
opbouwmontage.
Controleer of de afdichtingsband het kookveld
goed omsluit bij vlakinbouw.
Vulplaatjes bij vlakinbouw (optioneel)
Om wegglijden te voorkomen, zijn de vulplaatjes
zelfklevend.
u
Plaats indien nodig ook vulplaatjes.
u
Plaats de vulplaatjes naast de afdichtingsband.
Afb. 10.21 Positionering van de vulplaatjes
[1] Kookveld
1
2
Afb. 10.22 Vulplaatjes
[1] Tape
10.9.2 Kookveld bevestigen
u
Bevestig het kookveld met de hoekbeugel van de
montageklem aan het werkblad.
u
Aanhaalmoment: max. 2,2 Nm.
Afb. 10.23 Centrale bevestiging kookveld
40
1
2
[2] Vulplaatje
[2] Vulplaatje
1
2
3
[1] Kookveld
[3] Hoekbeugel
10.9.3 Luchtafvoerkanaal aansluiten
Het kanaalsysteem moet zonder spanning en
belasting aan het apparaat worden gemonteerd.
Let er bij het aanbrengen van de afdichtingen
op dat ze in gecomprimeerde toestand
luchtdicht met het aansluitingskanaalstuk
afsluiten.
u
Gebruik alleen BORA Ecotube kanaaldelen.
u
Gebruik geen flexbuizen of weefselslangen.
u
Bevestig de afdichting op de uitblaasopening van het
apparaat. Hiervoor moet de afdichting lichtjes
worden uitgerekt.
u
Schuif het aan te koppelen kanaaldeel met de mof op
de uitblaasopening met de afdichting.
u
Let erop dat de afdichting niet verschuift.
3
Afb. 10.24 Aansluiting op het kanaalsysteem
[1] Afdichting
[3] Uitblaasopening
10.9.4 Aansluiting op de achterwand bij
recirculatievariant A
Afb. 10.25 Aansluiting op de achterwand
[1] Telescopisch kanaal
[3] Achterwand corpus
[2] Klem
2
[2] Kanaaldeel
1
2
3
[2] Tape
