Leveringsomvang controleren
u
Controleer of alle delen geleverd zijn en of ze niet
beschadigd zijn.
u
Informeer direct het BORA Service Team, als er
onderdelen ontbreken of beschadigd zijn.
u
Monteer in geen geval beschadigde onderdelen.
u
Verwijder de transportverpakking op vakkundige
wijze (zie "11 Buitenbedrijfstelling, demontage en
verwijdering").
10.3
Gereedschap en hulpmiddelen
Voor de vakkundige montage van het apparaat heeft u
onder andere het volgende gereedschap nodig:
T
Decoupeerzaag of handzaag
T
Schroevendraaier / Torxsleutel 20
T
Zwarte, hittebestendige siliconenkit
T
Sjabloon voor achterwanduitsparing (alleen bij
recirculatie)
10.4
Montage-instructies

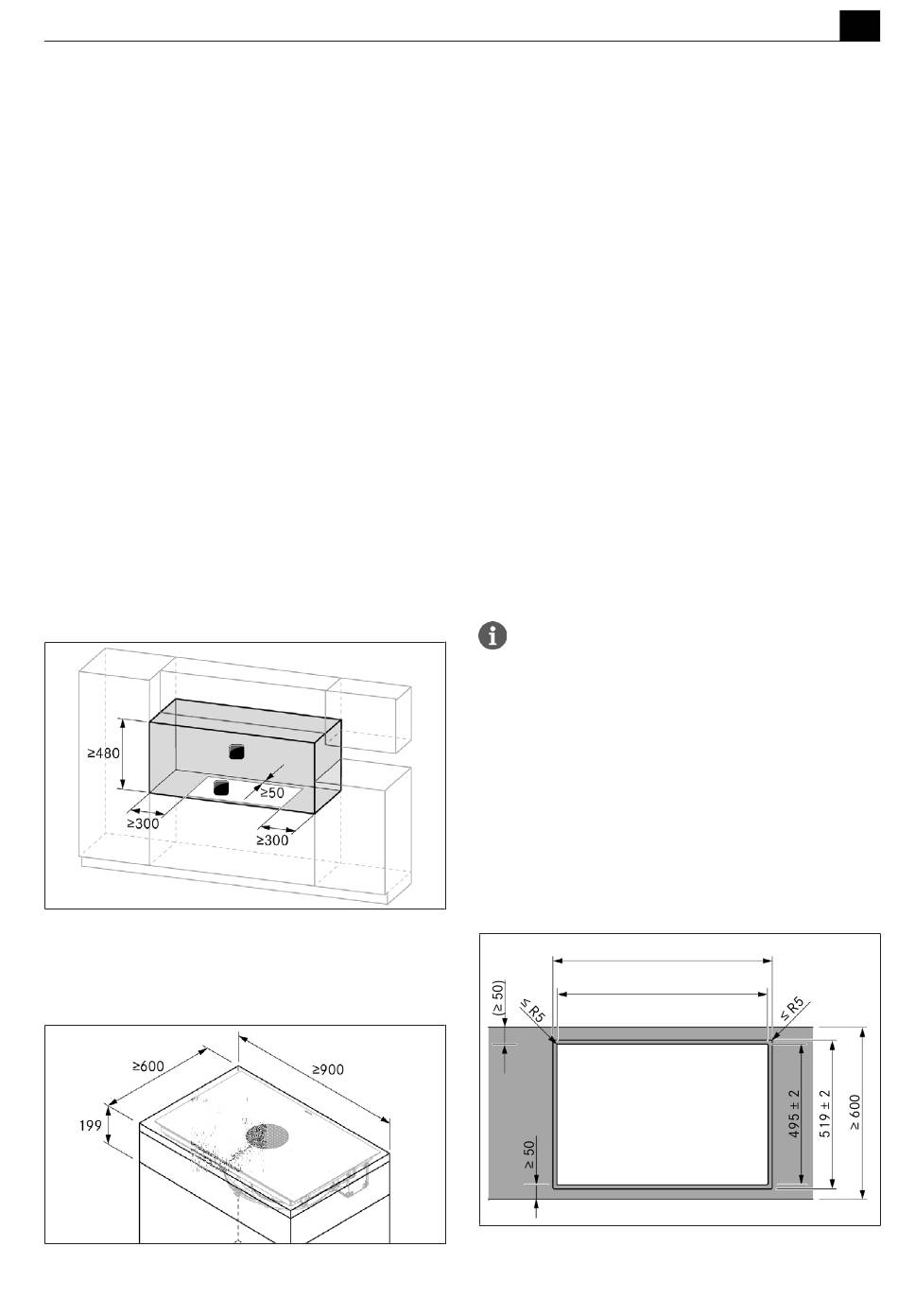

10.4.1 Montageafstanden
u
Zorg dat u rekening houdt met de benodigde vrije
ruimte rond de werkbladuitsparing.
Afb. 10.3
Benodigde vrije ruimte
[1] Benodigde vrije ruimte
10.4.2 Minimale meubelafmetingen X Pure
Afb. 10.4
Minimale meubelafmetingen X Pure
bora.com
1
2
[2] Werkbladuitsparing
10.4.3 Aanwijzingen over het
keukenmeubel
T
In de zone van de werkbladuitsparing moet u
eventueel op het meubel aanwezige dwarsbalken
verwijderen.
T
Bij dunne werkbladen moet u voor een voldoende
stevige corpussteun zorgen.
T
De laden of legborden in de onderkast moeten
uitneembaar zijn.
T
Afhankelijk van de inbouwsituatie moeten de
tussenstukken van de onderkast worden ingekort.
Indien er een tussenbodem (inlegbodem voor
kabelbescherming) wordt voorzien, moet u rekening
houden met volgende punten:
T
Deze moet voor onderhoudswerken langs onderen
kunnen worden verwijderd.
T
Om voor voldoende ventilatie van het kookveld te
zorgen, moet er een minimale afstand van 15 mm ten
opzichte van de onderkant van het kookveld worden
aangehouden.
10.5
Werkbladuitsparing
De minimale afmetingen van 50 mm van de
voorste rand van het werkblad tot de
werkbladuitsparing is een aanbeveling van BORA.
u
Snij de werkbladuitsparing uit volgens de aangegeven
afmetingen.
u
Controleer of de snijvlakken van het werkblad
vakkundig afgedicht zijn.
u
Neem de instructies van de fabrikant van het
werkblad in acht.
10.5.1 Maten van de uitsparingen
Vlakinbouw X Pure
834 ± 2
810 ± 2
Uitsparingsafmetingen in geval van vlakinbouw
Afb. 10.5
NL
Montage
35
