u
Schuif het telescopische kanaal tot dicht tegen de
achterwand van het corpus.
T
Met het telescopische kanaal kunt u de afstand tot
de meubelachterwand op flexibele manier
overbruggen.
u
Controleer of het telescopische kanaal precies en
vlak aansluit op de uitsparing in de achterwand van
het corpus.
u
Gebruik de tape om het telescopische kanaal aan de
achterkant van het corpus te bevestigen.
10.9.5 Actieve-koolfilter plaatsen bij
recirculatie
zie hoofdstuk Reiniging en onderhoud, "7.6
Actieve-koolfilter vervangen"
10.10 Stroom aansluiten
u
Leef alle veiligheidsinstructies en waarschuwingen na
(zie zie "2 Veiligheid").
Montage, installatie en inbedrijfstelling mogen
alleen worden uitgevoerd met inachtneming van
de nationaal geldende wetten, voorschriften en
normen. De werkzaamheden moeten worden
uitgevoerd door gekwalificeerde vakmensen die
bekend zijn met en voldoen aan de aanvullende
voorschriften van de plaatselijke
energiebedrijven.
Verbindingen via steekcontacten (stekkers) zijn
niet toegestaan.
1-fasenaansluiting: Het apparaat voldoet aan de
vereisten van IEC 61000-3-12.
u
Schakel de hoofdschakelaar/zekeringsautomaat uit
vooraleer u het kookveld aansluit.
u
Bescherm de hoofdschakelaar/zekeringsautomaat
tegen onbedoeld opnieuw inschakelen.
u
Controleer of het apparaat spanningsvrij is.
u
Sluit het kookveld alleen via een vaste verbinding aan
op een netaansluitkabel van het type H 05 VV-F met
een overeenkomstige minimale doorsnede.
Aansluiting
Zekering
3-fasenaansluiting
3 x 16 A
2-fasenaansluiting
2 x 16 A
1-fasenaansluiting
1 x 32 A
Zekering en minimale doorsnede
Tab. 10.2
bora.com
u
u
u
u
u
u
u

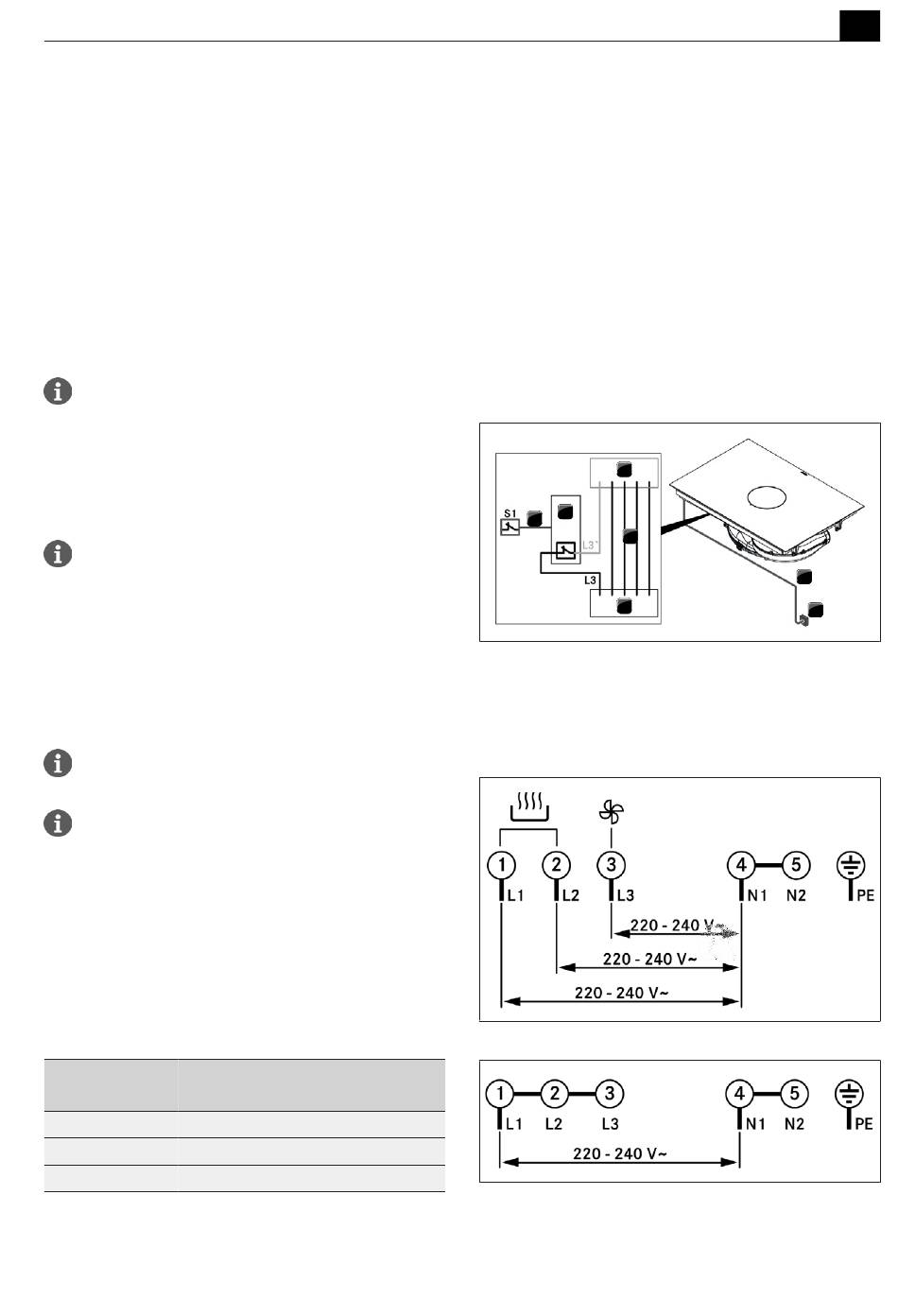

Afb. 10.26 Aansluitschema met extern schakelcontact
[1] Netaansluitkabel
[3] Netaansluiting apparaat
[5] Schakelaansluiting S1 en
Afb. 10.27 Aansluitschema 3-faseaansluiting
Minimale doorsne-
de
2,5 mm²
2,5 mm²
4 mm²
Afb. 10.28 Aansluitschema 1-faseaansluiting
Sluit de netaansluitkabel volgens het geldende
aansluitschema aan op de stroomnetaansluiting van
het apparaat.
Voor een 1- of 2-fasenaansluiting verbindt u de
betreffende contacten met de aansluitbrug.
Klem de aansluitkabel vast in de daartoe voorziene
trekontlastingsklem.
Sluit de netaansluitingsbehuizing met de afdekking
voor de netaansluiting.
Leg de netaansluitkabel langs de bevestigingsogen
met behulp van de kabelbinders.
Zorg ervoor dat de kabel niet geklemd of beschadigd
raakt en niet in contact kan komen met hete
kookzones.
Controleer de correcte montage.
3
S1
4
5
1
2
schakelrelais
NL
Montage
1
2
[2] Netaansluiting
[4] Schakelrelais
[S1] Extern schakelcontact
41
