Montage

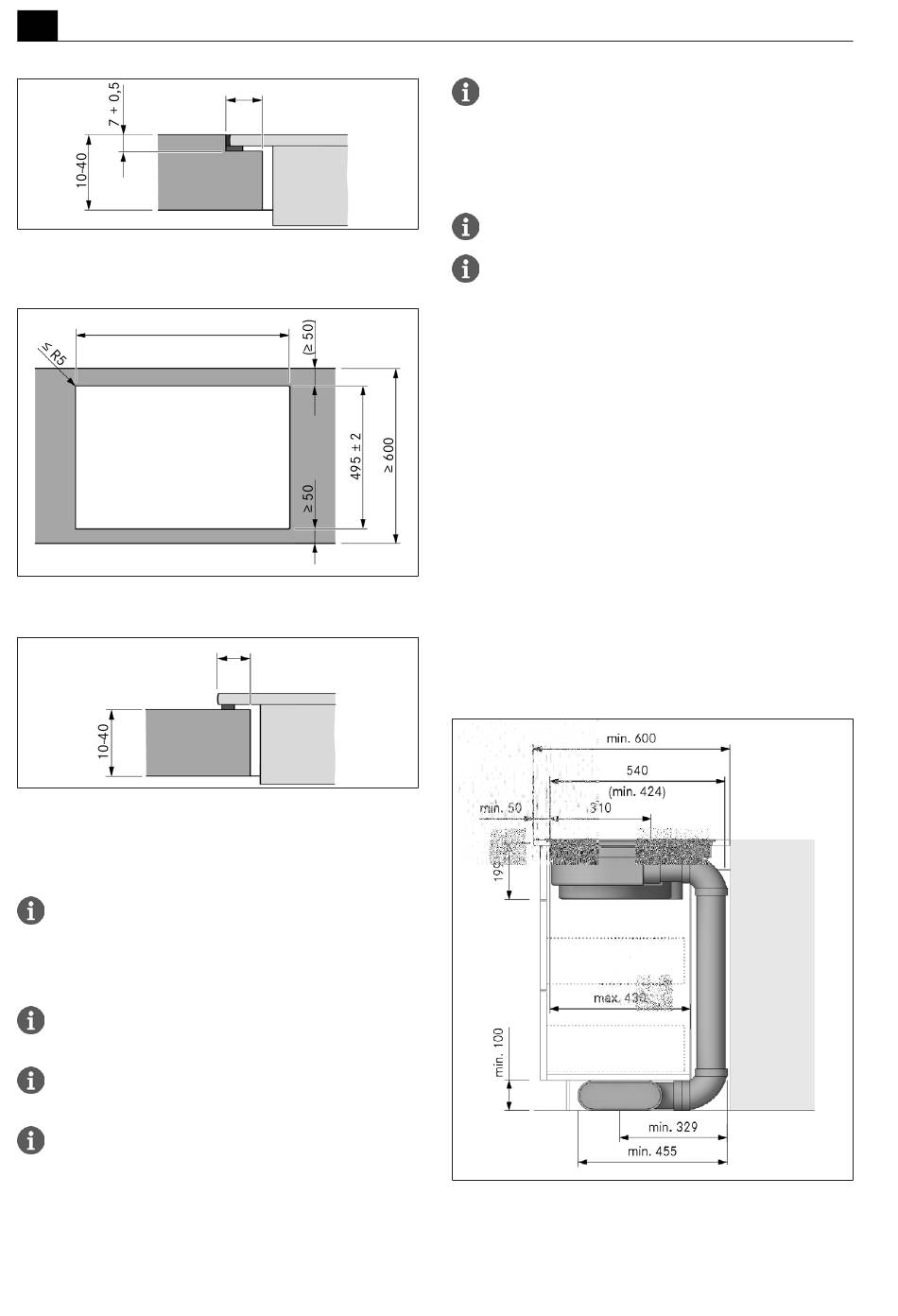

Afb. 10.6
Voegmaat voor vlakinbouw
Opbouwmontage X Pure
810 ± 2
Afb. 10.7
Uitsparingsafmetingen in geval van
opbouwmontage
Oplegmaat voor opbouwmontage
Afb. 10.8
10.6
Keukenmeubel voor
luchtafvoer voorbereiden
Bij het aanleggen van de luchtafvoerleiding
moeten de door de overheid opgelegde
voorschriften en regionale wetten in acht
worden genomen.
Zorg ervoor dat er voldoende verse lucht wordt
aangevoerd.
De afgevoerde lucht moet in overeenkomstige
luchtafvoerkanalen naar buiten worden geleid.
De minimale diameter van het luchtafvoerkanaal
2
moet 176 mm
bedragen. Dit komt overeen met
een ronde buis met een diameter van 150 mm
of met het BORA Ecotube kanaalsysteem.
36
12
10
Met de ingebouwde motor zijn standaard tot 6
m luchtafvoerweg met zes 90°-bochtstukken of
8 m luchtafvoerweg met vier 90°-bochtstukken
of 10 m luchtafvoerweg met twee 90°-
bochtstukken mogelijk.
Niet compatibel met BORA universele motoren.
In het ontwerphandboek van BORA vindt u
instructies voor de installatie van de
luchtafvoerkanalen.
10.6.1 Keukenmeubel aanpassen
T
De achterwand van de onderkast moet aangepast
worden voor het luchtafvoerkanaal.
T
Er moet een vrije ruimte van 120 mm achter de
corpuswand worden ingepland voor het
luchtafvoerkanaal.
T
Een tussenbodem onder het kookveld is niet vereist.
Meubelachterwand aanpassen
u
Controleer de vereiste inbouwmaten voor het toestel
en voor het betreffende kanaalsysteem vooraleer u
met de inbouw start.
u
Pas indien nodig de positie van de achterwand aan
de vereiste inbouwmaten aan.
10.6.2 Inbouwmaten
Afb. 10.9
Inbouwmaten luchtafvoer, werkbladdiepte
600 mm
