T
Voor de terugstroomopening moet een minimale
afstand van 25 mm tussen de achterste corpuswand
en een aangrenzend meubelstuk of een kamerwand
worden aangehouden.
Meubelachterwand aanpassen
u
Pas de achterwand aan de vereiste inbouwmaten
aan.
u
Verplaats indien nodig de achterwand.
u
Pas de hoogte van de achterwand aan de
tussenbodem aan, zodat ze goed aansluiten.

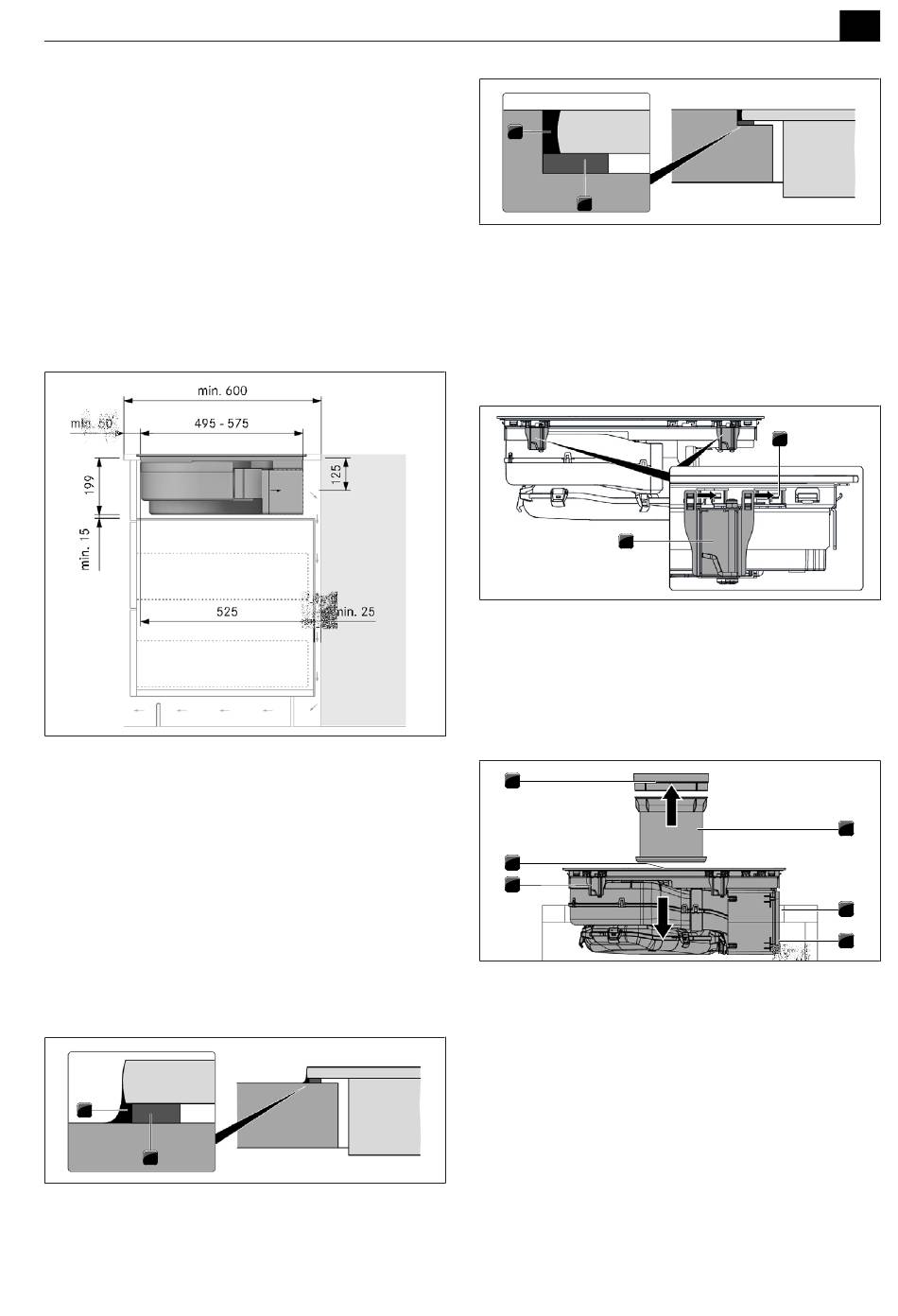

10.7.7 Inbouwmaten montagevariant B
Afb. 10.16 Inbouwmaten bij recirculatie - montagevariant
B, werkbladdiepte 600 mm
10.8
Apparaat voorbereiden
Afdichtingsband aanbrengen
u
Kleef bij opbouwmontage de meegeleverde
afdichtingsband helemaal rondom op de onderzijde
van het kookveld.
u
Kleef bij vlakinbouw de afdichtingsband op de
legoppervlakken in de werkbladuitsparing, ook als
het kookveld met een siliconenkit of een dergelijk
middel wordt afgedicht.
1
2
Afb. 10.17 Afdichtingsband bij opbouwmontage
[1] Siliconenkit
bora.com
[2] Afdichtingsband
1
2
Afb. 10.18 Afdichtingsband bij vlakinbouw
[1] Siliconenkit
Montageklemmen aanbrengen
u
Breng op elke kookveldkant 2 montageklemmen tot
aan de aanslag aan in de daartoe voorziene
borglippen.
2
Afb. 10.19 Montageklemmen aanbrengen
[1] Borglippen
10.9
Kookveld monteren
10.9.1 Kookveld plaatsen
3
2
1
Afb. 10.20 Centrale plaatsing kookveld
[1] Kookveld
[3] Instroomsproeier
[5] Werkbladuitsparing
u
Verwijder de instroomsproeier en het roestvrijstalen
vetfilter voordat u overgaat tot plaatsing.
u
Verwijder de beschermfolie van de tape vooraan aan
het telescopische kanaal.
u
Gebruik de instroomopening als bevestigingshulp bij
het plaatsen.
u
Plaats het kookveld recht in de werkbladuitsparing.
NL
Montage
[2] Afdichtingsband
1
[2] Klemmen
4
5
6
[2] Instroomopening
[4] Roestvrijstalen vetfilter
[6] Tape
39
