HOOFDSTUK 3: VOETSTEUNEN
De Hoek Verstellen
Benodigd gereedschap:
•
5/32" Inbussleutel
•
7/16" Steeksleutel
1. Draai de twee inbusbouten en de moeren die de voetplaat aan de klem bevestigen, los. Zie Figuur 3-11.
2. Verstel de voetplaat tot in de gewenste hoek.
3. Draai de twee inbusbouten en moeren stevig vast.
De Diepte Verstellen
Benodigd gereedschap:
•
5/32" Inbussleutel
•
7/16" Steeksleutel
1. Verwijder de twee inbusbouten en moeren die de voetplaat aan de klem verbinden. Zie Figuur 3-11.
2. Breng de voetplaat aan tot op de gewenste diepte.
3. Breng de twee inbusbouten opnieuw aan door de voetplaatklem en de moeren.
4. Draai de twee inbusbouten en moeren stevig vast.
Wegdraaibare Beensteunen
De wegdraaibare beensteunen kunnen naar binnen en naar buiten worden gedraaid zodat u ze kunt loshalen of zodat ze
niet in de weg zitten.
Duw om de beensteun naar binnen of naar buiten te draaien, de ontgrendelingshendel omlaag en duw de beugel naar
binnen of naar buiten. Zie Figuur 3-12.
Draai om de beensteun van de rolstoel af te halen, deze naar buiten en duw deze omhoog.
Om de beensteun op het frame te vervangen:
1. Plaats de plug voor het gat in het frame.
2. Draai terwijl u de beensteun vasthoudt, niet de ontgrendelingshendel, de beensteun totdat de scharnierhuls op zijn plek
komt in de scharnierontvanger.
AERO X en 2GX Series 2 Gebruikershandleiding
90º Beugel in Diepte en Hoogte Verstelbare Opklapbare Voetsteun
Inbusbouten
Voetplaat
Voetplaat
Klem

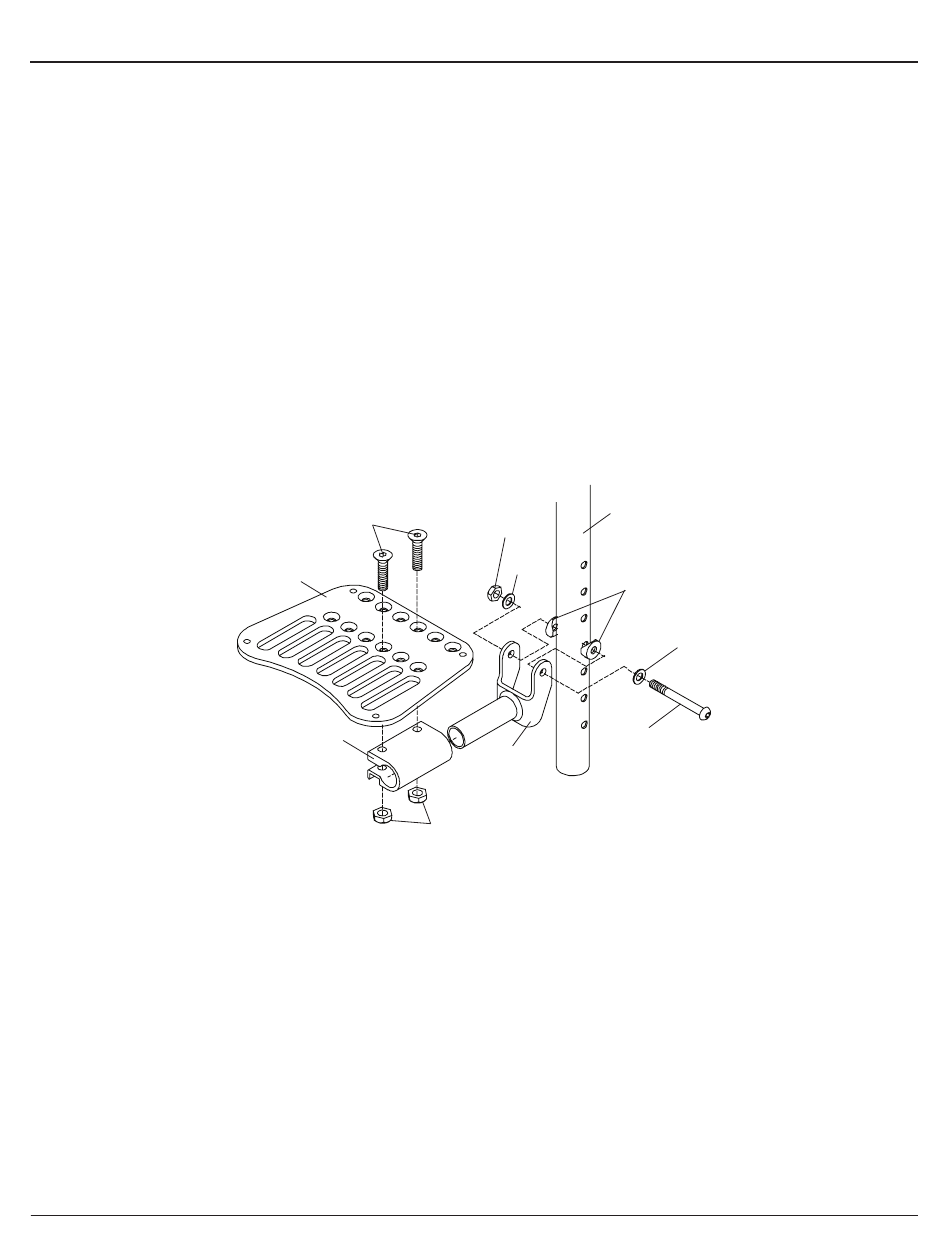

Figuur 3-11
Moer
Sluitring
Inbusbouten
In Hoek
Verstelbare
Beugel
Moeren
3-6
Beugel
Holle
Sluitringen
Sluitring
OM0009_Rev A_AERO X_2GX Series 2
