HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING
Voorvorken
I
WAARSCHUWING
Monteer zwenkwielen en vorken van gelijke grootte altijd tegelijk aan beide zijden van uw rolstoel. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Zwenkwielen Vervangen
Benodigd gereedschap:
•
Twee #2 kruiskop Schroevendraaiers
1. Verwijder de twee kruiskopschroeven, C veerringen
en assen die het zwenkwiel aan de vork vastzetten.
Gebruik één schroevendraaier om één schroef op zijn
plek te houden en een tweede schroevendraaier om
een tweede schroef los te draaien Zie Figuur 11-1.
2. Haal de zwenkwielen en de spoorverbreders van de vork.
3. Breng het nieuwe zwenkwiel, spoorverbreders
en C veerringen op de vork aan en draai de twee
schroeven stevig vast zodat er geen ruimte meer
zit tussen de zwenkwielen, de spoorverbreders
en de zijkanten van de vork. Gebruik één
schroevendraaier om één schroef op zijn plek te
houden en draai de andere schroef stevig vast met
de tweede schroevendraaier.
Opmerking: Zorg indien uw rolstoel 4", 5" of 6" TiLite
Litespeed zwenkwielen heeft, dat uw Spoorverbreder
2 (die wijder is dan Spoorverbreder 1) geplaatst is op
de meest holle zijde van het zwenkwiel, die naar buiten
gericht dient te zijn wanneer de zwenkwielen in de stand
van vooruitrijden staan.
Vorken Vervangen
Benodigd gereedschap:
•
9/16" Ratel
I
WAARSCHUWING
De vorkstang is permanent geïnstalleerd in de
zwenkwielbevestiging. Probeer de vorkstang niet los
te schroeven. Indien ueen Aero X heeft en het nodig
blijkt de vorkstang te vervangen, zal het nodig zijn dat
u een zwenkwielbevestiging of -vork bestelt. Indien u
deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen waardoor u uzelf of
anderen ernstig letsel kunt toebrengen of de rolstoel kunt beschadigen.
1. Haal de zwenkwielen los. Zie "De Zwenkwielen Vervangen" op pagina 11-1.
2. Draai de borgmoer en moer die de vork aan de vorkstang vastzetten los
en verwijder deze. Zie Figuur 11-1.
3. Haal de oude vork en wielafdekking los en breng de vervangende vork en oude wielafdekking aan op de vorkstang.
4. Vervang de borgmoer en moer en draai ze stevig vast.
5. Breng de zwenkwielen opnieuw aan. Zie "De Zwenkwielen Vervangen" op pagina 11-1.
De Hoogte van de Zitting Verstellen
:
Opmerking
Afhankelijk van de vork die bij uw rolstoel geleverd is, kunt u uw zitting verhogen of verlagen zonder een
andere maat zwenkwielen te hoeven aanbrengen. Volg de stappen in "De Zwenkwielen Vervangen" op pagina 11-1 om
de zwenkwielen in de andere asgaten in de vork te monteren. De volledige verstelmarge is niet beschikbaar bij 5", 6" of
8" zwenkwielen. Extra verstelbaarheid kunt u aanbrengen met verschillende vorken of zwenkwielen, of met vorkstang
verlenging. Neem contact op met de TiLite Klantenservice als u hulp nodig heeft.
AERO X en 2GX Series 2 Gebruikershandleiding
Vork
As
Kruiskopschroef
C veerring
Spoorverbreder 1
Zwenkwiel
11-1

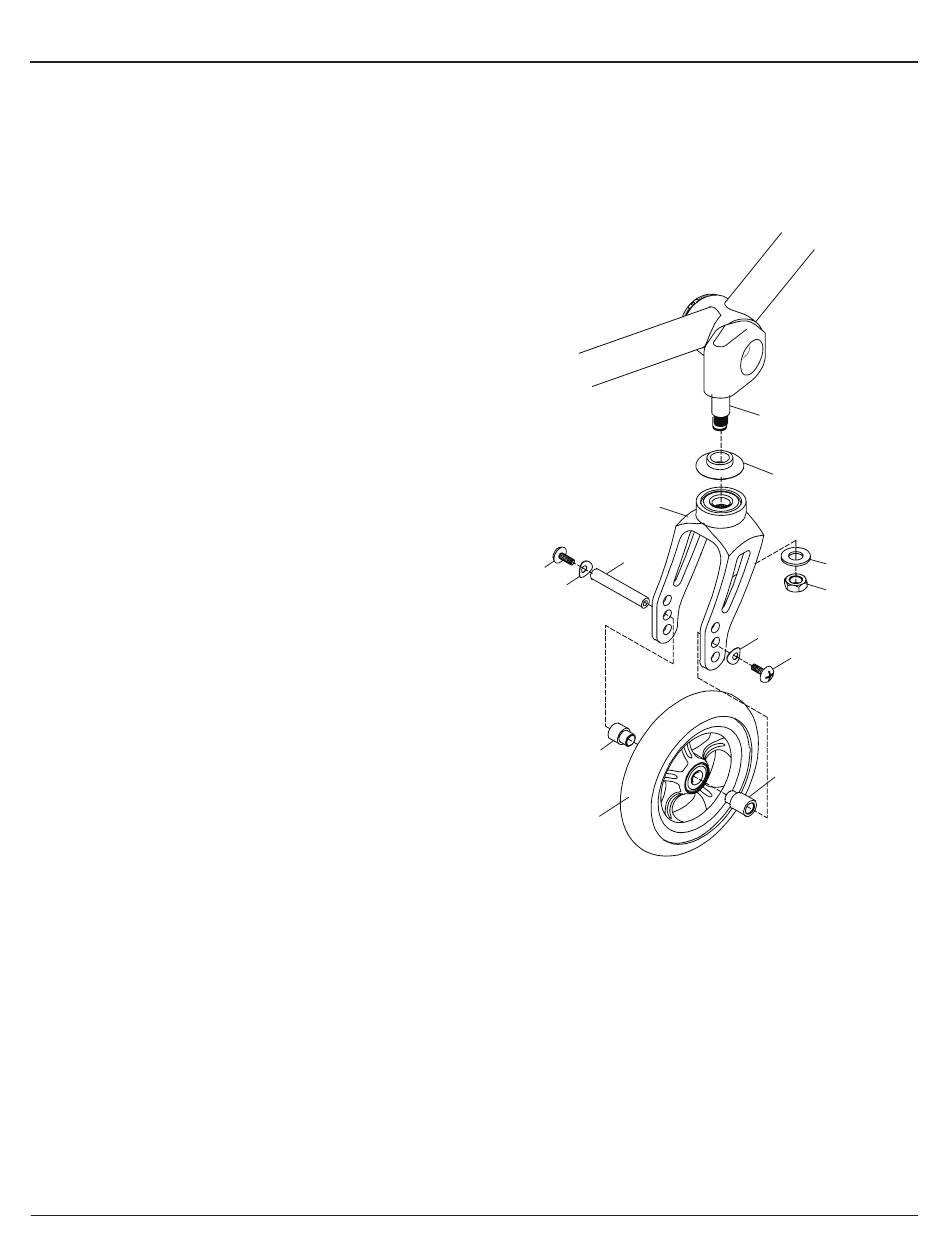

Figuur 11-1
Kogellagervorken
Vorkstang
Wielafdekking
C
veerring
Kruiskopschroef
Spoorverbreder 2
OM0009_Rev A_AERO X_2GX Series 2
Sluitring
Borgmoer
