HOOFDSTUK 8: ASPLATEN & CAMBER PLUGS (ZWAARTEPUNT;
3. Positioneer de camberklem opnieuw op de gewenste hoogte en zorg dat de paspen aan de binnenkant van de klem
wordt vastgezet in een van de uitsparingen op de asplaat. Zie Figuur 8-4. Let erop dat de uitsparingen in de asplaat
tussenstappen van ongeveer 8 mm hebben.
4. Breng de twee zeskantbouten die de camberklem aan de asplaat vastmaken opnieuw aan, en zorg ervoor dat alle
sluitringen in precies dezelfde volgorde worden aangebracht als ze oorspronkelijk waren aangebracht. Allereerst
moeten alle zeskantbouten handvast zijn. Zie Figuur 8-3.
5. De twee zeskantbouten moeten vastgeschroefd worden tot 30 ft-lbs. Om er zeker van te zijn dat het achterwiel op de
juiste wijze vastgezet is, is het belangrijk om deze bouten op de volgende wijze vast te schroeven:
a. Afwisselen tussen de zeskantbouten van de voorkant en achterkant. Gebruik de momentsleutel om iedere bout
ongeveer een halve slag te draaien. Blijf dit afwisselen tot iedere bout strak is gedraaid tot 30 ft-lbs.
b. Inspecteer de opening tussen de camberklem zonder schroefdraad en de camberklem met schroefdraad aan de
voorkant en achterkant van de asplaat.
c. Indien nodig, gebruik de momentsleutel om de kant waar de bovenbeschreven opening groter is aan te draaien.
6. Herhaal de Stappen 3 en 4 met de camberklem aan de andere zijde van de rolstoel. Zorg dat de tweede camberklem
gemonteerd is op precies dezelfde locatie aan de andere zijde van het frame.
7. Maak alle zeskantbouten stevig vast.
8. Gebruikmakend van een waterpas dient u ervoor te zorgen dat de vlakke zijden van iedere camber plug zich loodrecht
ten opzichte van de grond bevinden. Indien nodig kunt u de twee inbusbouten die de camber plug vastmaken aan
de camberklem losser maken en de camber plug draaien in de klem om ervoor te zorgen dat de vlakke zijden zich
loodrecht ten opzichte van de grond bevinden. Zie Figuur 8-5.
9. Installeer de achterwielen opnieuw.
10. Controleer het toespoor / uitspoor en verstel voor zover nodig en zet de zwenkwielen, voor zover nodig, recht.
11. Verstel de wielblokkering.
Opmerking: Als de voorafgaande stappen u niet toestaan uw gewenste zithoogte te bereiken, overweeg dan een van de andere
configuraties die in Figuur 8-1 worden afgebeeld te gebruiken. Bijvoorbeeld, als uw rolstoel is geleverd in de configuratie die
afgebeeld is in Figuur 8-1A, maar u wilt de zithoogte en tegelijkertijd wilt u hetzelfde zwaartepunt behouden, verwissel dan de
linker en rechter camberbevestigingsklemmen zodat u de configuratie afgebeeld in Figuur 8-1C kunt bereiken.
De Zithoogte Verstellen.
Camber
Plug
Camberklem
(met schroefdraad)
De Afstand tussen de Achterwielen Verstellen/ De Camber Plugs Vervangen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Liniaal
I
WAARSCHUWING
De binnenzijde van de camber plug moet minstens gelijk zijn aan de binnenzijde van de camberklem. Op geen enkel moment
dient de camber plug verzonken te zijn in de camberklem. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen
of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
AERO X en 2GX Series 2 Gebruikershandleiding

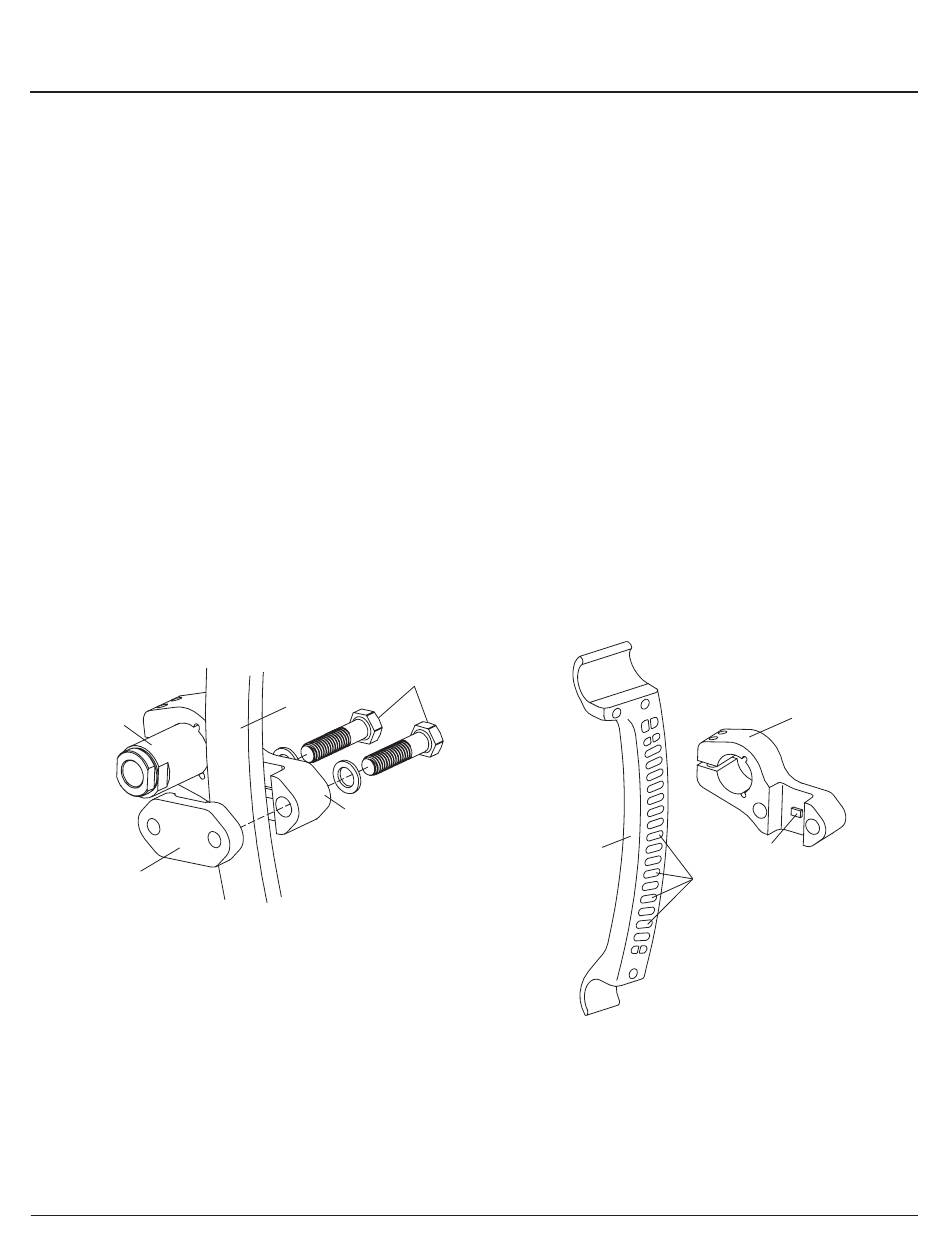

Figuur 8-3
Zeskantbout
Asplaat
Camberklem
(zonder schroefdraad)
De Zithoogte Verstellen.
Asplaat
8-3
ZITHOOGTE)
Figuur 8-4
Camber
Klem
Paspen
Uitsparingen
OM0009_Rev A_AERO X_2GX Series 2
