HOOFDSTUK 4: RUGLEUNINGEN, DUWHANDVATTEN EN DUWHANDGREPEN
In Hoek Verstelbare Inklapbare Rugleuning
De Hoek van de Rugleuning Verstellen
Benodigd gereedschap:
•
5/32" Inbussleutel
•
7/16" Steeksleutel
1. Zet de rugleuning in de uitgeklapte, rechtopstaande positie vast. Zie Figuur 4-4.
2. Draai de inbusbout los, maar verwijder deze niet. Zie Figuur 4-5. Deze inbusbout moet voldoende loszitten zodat beide
vergrendelingsplaten ontkoppeld kunnen worden van de groeven op de scharnierbeugel van de rugleuning.
3. Verstel de hoek van de rugleuning tot in de gewenste hoek.
4. Koppel beide vergrendelingsplaten opnieuw voorzichtig vast. Doe dit heel zorgvuldig om ervoor te zorgen dat
ALLE GROEVEN in de vergrendelingsplaten passen in de groeven op de scharnierbeugel van de rugleuning. Zorg dat
geen enkel onderdeel van de vergrendelingsplaten naar voren of naar achteren uitsteekt.
5. Draai de onderste inbusbout stevig vast.
6. Ontkoppel de vergrendelingshaak van de rugleuning en klap de rugleuning in. Indien de rugleuning niet gemakkelijk
meegeeft, dient u de bovenste inbusbout (maar niet de onderste) een beetje los te draaien. Zie Figuur 4-5.
7. Herhaal stap 1 t/m 6 met de rugleuningstaaf aan de tegenovergestelde kant van de rolstoel.
De Hoek van de Rugleuning Verstellen
AERO X en 2GX Series 2 Gebruikershandleiding

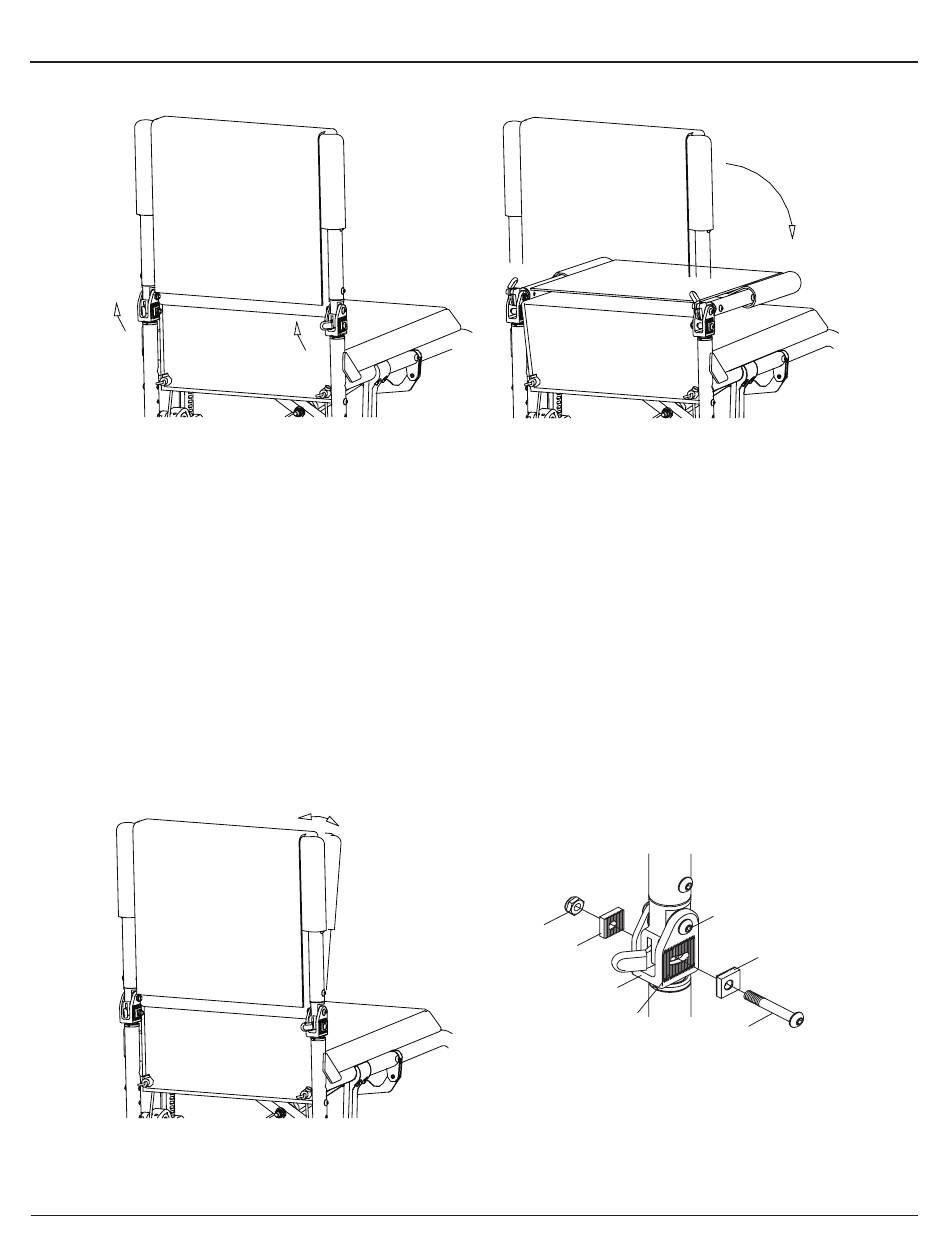

Figuur 4-2
Figuur 4-4
De Rugleuning Inklappen
Figuur 4-5
De Hoek van de Rugleuning Verstellen
Moer
Vergrendelingsplaat
Scharnierbeugel
van Rugleuning
Vergrendelingsgroeven
4-2
Figuur 4-3
Bovenste
Inbusbout
Vergrendelingsplaat
Onderste
Inbusbout
