HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING

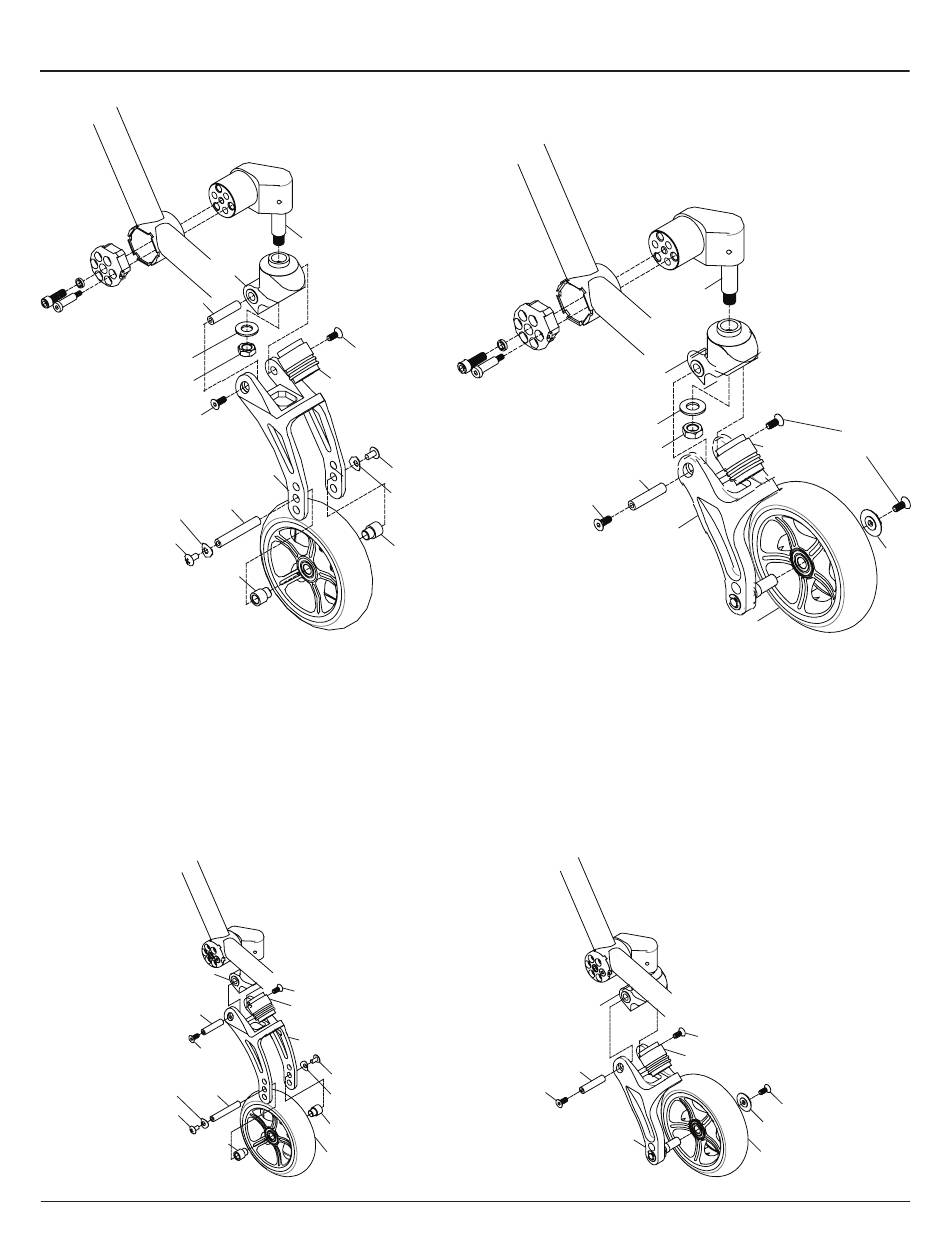

Figuur 11-8
Standard Zwevende Vorken Vervangen
Zwenkbare
wielvork
Zwenkas
Sluitring
Moer
Inbusbout
As
C veerring
Kruiskopschroef
Spoorverbreder
Het Elastomeer Vervangen
Benodigd gereedschap:
•
Twee 1/8" inbussleutels
1. Verwijder de inbusbouten van de zwenkbare wielvork en duw de zwenkas naar buiten. Zie de Figuren 11-10 en 11-11.
2. Haal de twee helften van de Zwevende vork uit elkaar om het elastomeer los te halen.
3. Installeer het nieuwe elastomeer. Zie de Figuren 11-10 en 11-11.
4. Duw hard tegen de twee helften van de Zwevende Vork om het opnieuw aanbrengen van de inbusbouten en de
zwenkas te vergemakkelijken.
Figuur 11-10
Het Elastomeer Vervangen
Zwenkbare wielvork
Zwenkas
Inbusbout
As
C veerring
Kruiskopschroef
Spoorverbreder
AERO X en 2GX Series 2 Gebruikershandleiding
Vorkstang
Inbusbout
Elastomeer
Kruiskopschroef
Vork
C veerring
Spoorverbreder
Inbusbout
Elastomeer
Vork
Kruiskopschroef
C veerring
Spoorverbreder
Zwenkwiel
Figuur 11-9
Single Sided Zwevende Vorken Vervangen
Vorkstang
Zwenkbare
wielvork
Sluitring
Borgmoer
Zwenkas
Inbusbout
Vork
Figuur 11-11
Het Elastomeer Vervangen
Zwenkbare
wielvork
Zwenkas
Inbusbout
Vork
11-5
Elastomeer
Zwenkwiel
Inbusbout
Elastomeer
Inbusbout
Wielafdekking
Zwenkwiel
OM0009_Rev A_AERO X_2GX Series 2
Inbusbouten
Wielafdekking
