HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING
Wielvorkvergrendeling
I
WAARSCHUWING
Zorg er ALTIJD voor dat de wielvorkvergrendeling losgekoppeld is voordat u probeert uw stoel voort te bewegen. Indien u
deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Om de wielvorkvergrendeling vast te koppelen:
1. Draai het zwenkwiel tot beide uitsparingen op de sluitring tot onder de bougiesleutel zit. Zie Figuur 11-2.
2. Til de bougiesleutel op, draai deze om en breng hem weer omlaag tot deze in vastgekoppelde stand aan de
wielvorkvergrendeling zit. Zie Figuur 11-2.
3. Zorg dat de wielvorkvergrendeling geheel is gekoppeld aan een van de uitsparingen van de sluitring.
Om de wielvorkvergrendeling los te koppelen, tilt u de Bougiesleutel op, draait u deze en brengt u hem weer omlaag tot
deze is losgekoppeld van de wielvorkvergrendeling. Zie Figuur 11-3.
Wielvorkvergrendeling (Vastgekoppeld)
Bougiesleutel
Uitsparing
Zwevende Zwenkwielen
Benodigd gereedschap:
•
1/8" Inbussleutel
•
Een houten blok (minimaal 3 centimeter)
•
Geodriehoek
•
Rubberen Hamer
•
Liniaal of Meetlint
Opmerking: TiLite ontwerpt haar opklapbare rolstoelen zodat deze flexibel zijn voor optimale wendbaarheid en verhoogd
rijcomfort. Echter, deze flexibiliteit vereist dat uw rolstoel goed is ingesteld. Door de volgende stappen te volgen kunt u uw
TiLite opklapbare rolstoel zo instellen dat deze naar volledig potentieel functioneert.
1. Plaats de rolstoel op een gladde, vlakke ondergrond met de zwenkwielen in de achteruitrijdstand.
2. Voordat u wijzigingen aan de rolstoel maakt, is het belangrijk het volgende na te gaan:
a. Dat de banden voldoende zijn opgepompt, tot op de PSI-waarde die op de zijkant van de band staat afgebeeld.
b. Dat de camber plugs precies in het midden van het frame zijn aangebracht, dat het nummer en/of de schuine kant
aan de onderkant met de vlakke kant loodrecht ten opzichte van de vloer is aangebracht. Voor aanpassingen, zie ook
"Standaard Camberplug - De Plaatsing van het Achterwiel/De Camber Plugs Vervangen" op pagina 8-3.
b. Dat het Toespoor/Uitspoor correct is ingesteld (zie "Het Toespoor/Uitspoor verstellen" op pagina 8-5).
c. Alle onderdelen op deze lijst worden in de fabriek vervaardigd om voorafgaand aan transport de juiste
basisinstellingen te hebben. Indien er toch een aanpassing gemaakt moet worden, rond deze dan geheel af voordat u
verder gaat. Als er geen aanpassing nodig is, ga dan verder naar Stap 3.
3. Plaats een houten blok onder het zwenkwiel dat niet zweeft. Zie Figuur 11-4.
4. Voer lichte neerwaartse druk uit op de zwenkwielconstructie van het zwevende zwenkwiel. Het is aan te raden dat iemand u
helpt en neerwaartse druk uitvoert aan de andere zijde van de rolstoel, op de rugleuning, wanneer u deze aanpassing doet.
5. Haal het houten blok weg en bekijk of het zwenkwiel nog steeds zweeft. Als dat zo is, of als het andere zwenkwiel
begint te zweven, herhaal dan Stap 3 en 4 totdat het zwenkwiel niet meer zweeft. Als het blijft zweven en niet kan
worden verholpen door deze stappen te volgen, neem dan a.u.b. contact op met de TiLite Klantenservice.
AERO X en 2GX Series 2 Gebruikershandleiding

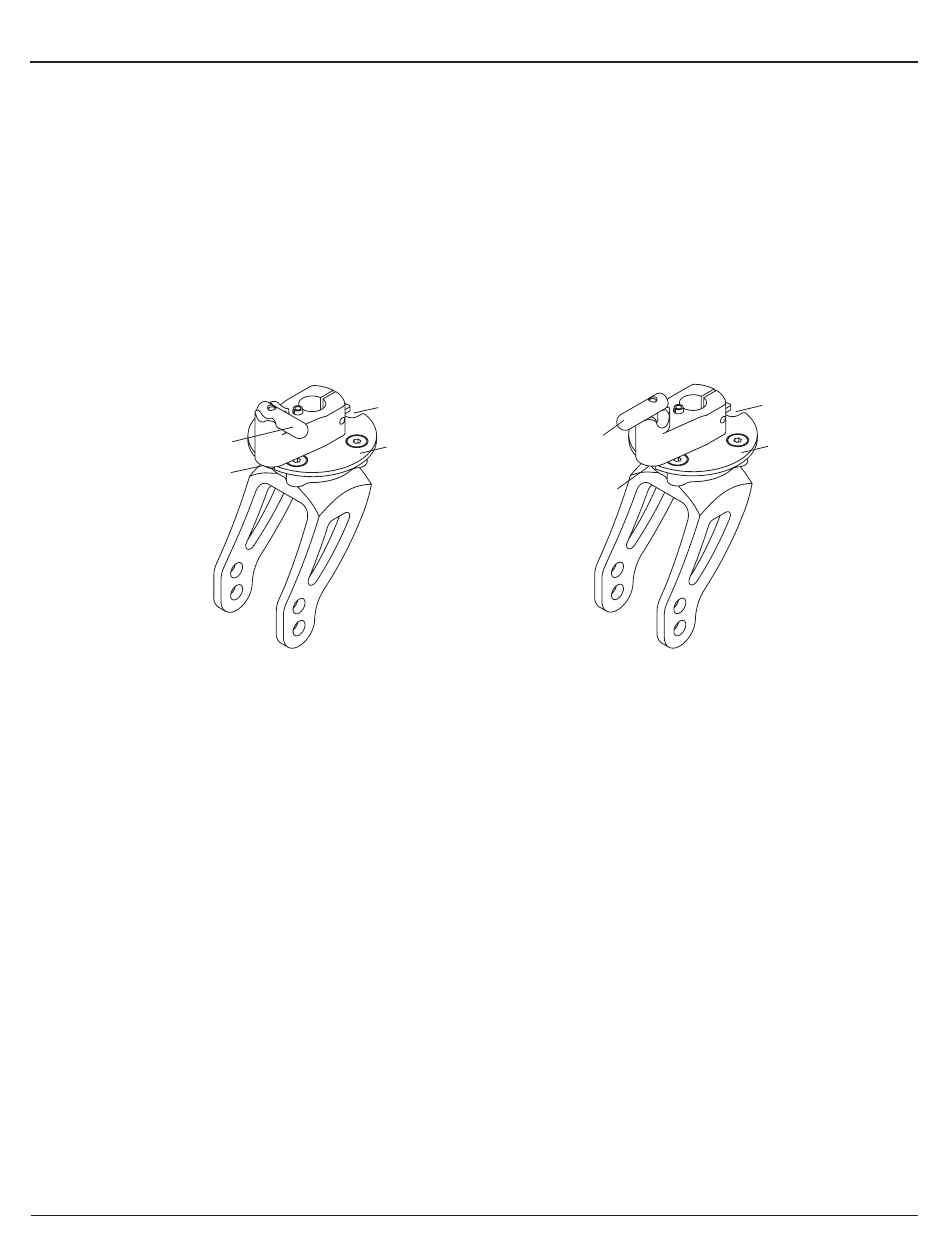

Figuur 11-2
Uitsparing
Sluitring
Wielvorkvergrendeling (Ontkoppeld)
Bougiesleutel
Uitsparing
11-2
Figuur 11-3
Uitsparing
Sluitring
OM0009_Rev A_AERO X_2GX Series 2
