HOOFDSTUK 11: ZWENKWIELEN, VORKEN EN WIELVORKVERGRENDELING
Vorkverlenging
Benodigd gereedschap:
•
5/32" Inbussleutel
•
7/16" Steeksleutel
•
9/16" Ringsleutel
1. Haal het zwenkwiel los. Zie "Standaard vork -
Zwenkwielen Vervangen" op pagina 11-1.
2. Haal de vork los. Zie "Standaard Vorken - Vorken
Vervangen" op pagina 11-1.
3. Schuif de zwenkwielverlenging erop. Zie Figuur 11-5.
4. Breng de vork opnieuw aan. Zie "Standaard Vorken -
Vorken Vervangen" op pagina 11-1.
7. Breng het zwenkwiel opnieuw aan. Zie "Standaard vork
- Zwenkwielen Vervangen" op pagina 11-1.
8. Volg de stappen in "In Hoek Verstelbare Speedloader
Zwenkwielconstructie" op pagina 11-8 om het
zwenkwiel te vereffenen.
I
WAARSCHUWING
De vorkstang is permanent geïnstalleerd op de
zwenkwielbevestiging. Probeer de vorkstang niet los
te schroeven. Indien u een vorkverlenging bestelt
en u het standaard vorksysteem heeft, dient u de
zwenkwielbevestiging/-vork van de juiste lengte te bestellen of -vork bestelt. Indien u deze Waarschuwing niet in acht
neemt, kunt u vallen, kantelen, of de controle over de rolstoel te verliezen, en ernstig letsel toebrengen u uzelf of anderen
ernstig letsel kunt toebrengen of de rolstoel kunt beschadigen.
Zwevende Vorken
I WAARSCHUWING
Monteer zwenkwielen en vorken van gelijke grootte altijd tegelijk aan beide zijden van uw rolstoel. Indien u deze
Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en
anderen ernstig letsel toebrengen of de rolstoel beschadigen.
AERO X en 2GX Series 2 Gebruikershandleiding

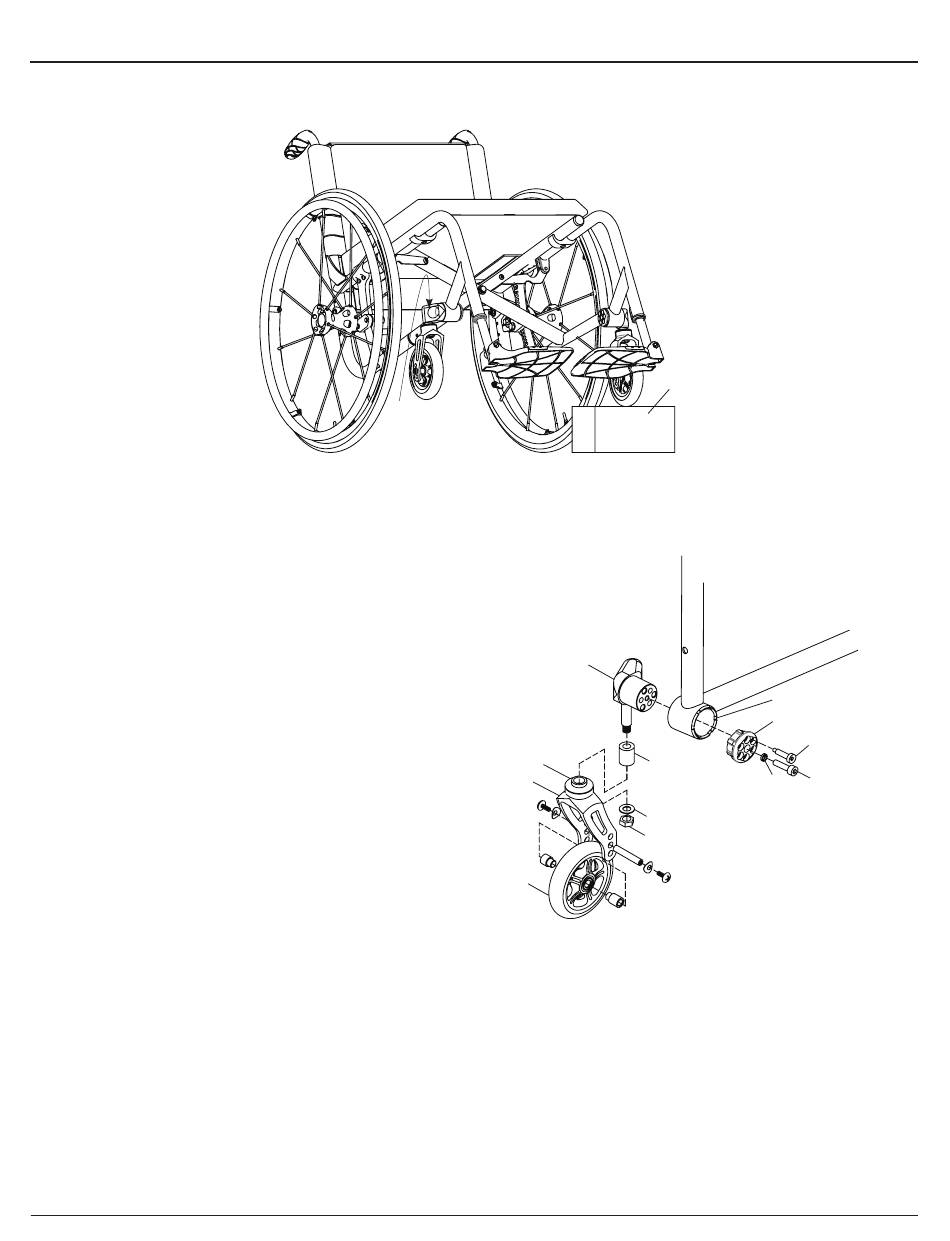

Figuur 11-4
Een zwevend zwenkwiel vastmaken
Hier druk
uitoefenen
Zwenkwielconstructie
Wielafdekking
Vork
Zwenkwiel
11-3
Houten Blok
Figuur 11-5
Vorkverlenging
Tab Slot
Wielafdekking
Verlenging
Sluitring
Sluitring
Moer
OM0009_Rev A_AERO X_2GX Series 2
Borstbout
Inbusbout
